Produktbeschreibung

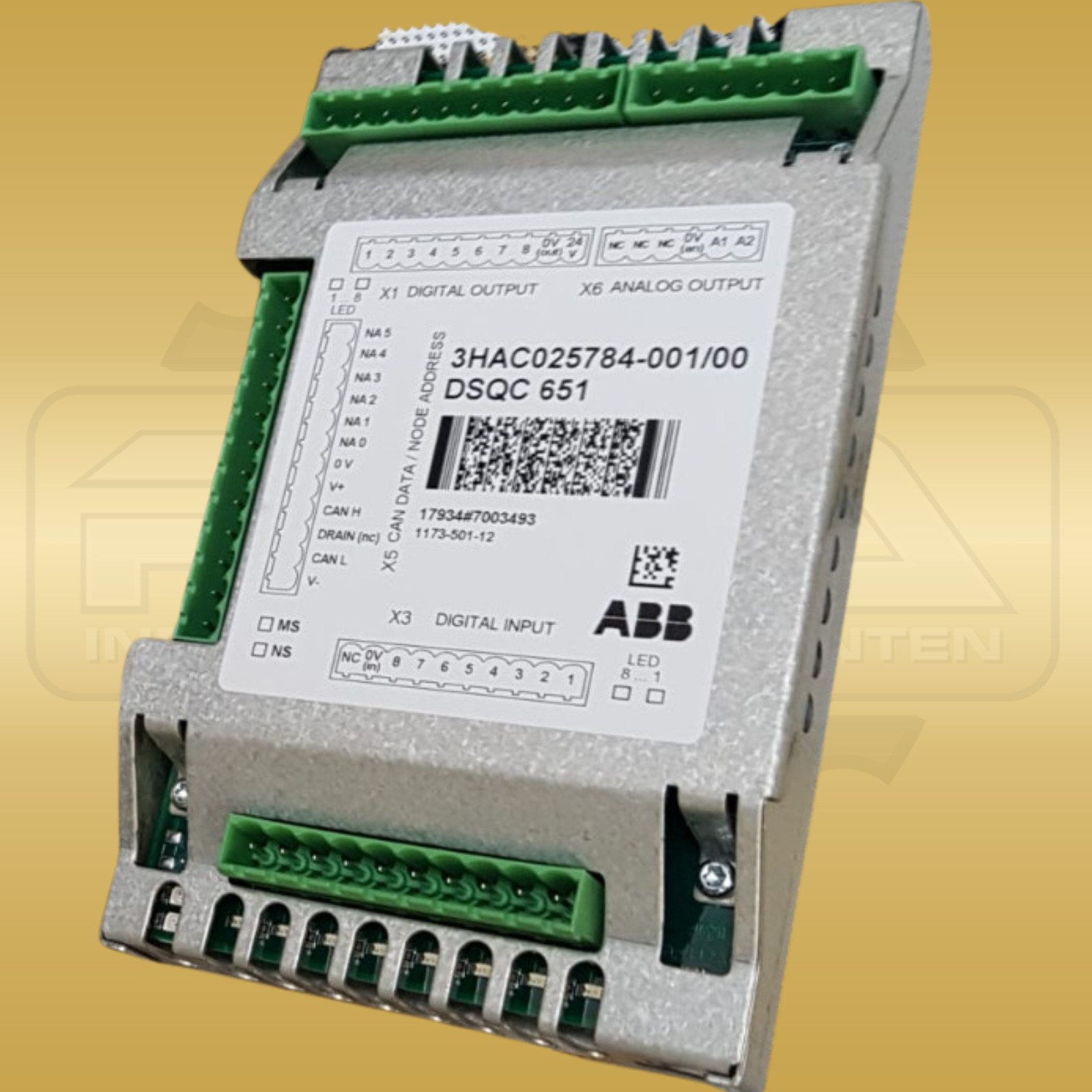

Das ABB DSQC 651 mit der vollständigen Artikelnummer 3HAC025784-001/00 ist eine kombinierte Analog-/Digital-I/O-Baugruppe aus dem Umfeld der IRC5-Robotersteuerung. ABB beschreibt das Gerät als verteiltes DeviceNet-I/O-Modul, das digitale und analoge Signale zwischen dem Robotersystem und externen Anlagenkomponenten überträgt. Für den Ersatzteilabgleich sind sowohl die Baugruppenbezeichnung DSQC 651 als auch die Artikelnummer 3HAC025784-001 maßgeblich. Die Ausführung stellt acht digitale Eingänge und acht digitale Ausgänge bereit. Die Eingänge arbeiten mit 24 VDC Nennspannung; für ein logisches Eins-Signal ist ein Bereich von 15 bis 35 V dokumentiert. Die digitalen Ausgänge sind kurzschlussgeschützt, strombegrenzt und gegen thermische Überlast geschützt. Ihr Nennstrom beträgt 500 mA je Kanal bei 24 VDC. Ergänzend besitzt das Modul zwei galvanisch von der Controller-Elektronik getrennte Analogausgänge. Sie liefern 0–10 VDC bei 12-Bit-Auflösung und sind ebenfalls kurzschlussgeschützt. Die Anschlüsse sind funktional getrennt: X1 führt die digitalen Ausgänge, X3 die digitalen Eingänge, X5 die DeviceNet-Verbindung und X6 die Analogausgänge. Das Gerät erkennt die DeviceNet-Baudrate automatisch und unterstützt Polled-, Change-of-State- und zyklische Verbindungen, jeweils auch mit unterdrückter Bestätigung. ABB nennt 24 VDC Versorgung für die Baugruppe; bei externer Nutzung ist eine separate kundenseitige Versorgung vorgesehen. Die externe I/O-Ausführung ist für DIN-Schienenmontage vorbereitet, besitzt Schutzart IP20 und ist bis +65 °C Umgebungstemperatur spezifiziert. Die zugehörige ABB-Maßzeichnung nennt 100 mm Breite, 160 mm Höhe und 60 mm Tiefe. Die sichtbare Revisionskennzeichnung /00 gehört zur vollständigen Identität des angebotenen Exemplars.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | IRC5 DeviceNet I/O |
| Hersteller-/Bestell-/Identnummer | DSQC651 |
| ABB-Artikelnummer | 3HAC025784-001/00 |
| Geräteart | AD-Kombi-I/O-Modul |
| I/O-Anbindung | DeviceNet |
| Digitale Eingänge | 8 Kanäle |
| Eingangsnennspannung | 24 VDC |
| Eingangspegel | Signal 1: 15–35 V; Signal 0: -35–5 V |
| Digitale Ausgänge | 8 Kanäle |
| Ausgangsnennspannung | 24 VDC |
| Ausgangsnennstrom | 500 mA je Kanal |
| Analogausgänge | 2 Kanäle, galvanisch getrennt |
| Analogsignal | 0–10 VDC |
| Analogauflösung | 12 Bit |
| Versorgungsspannung | 24 VDC |
| DeviceNet-Baudrate | Automatische Erkennung |
| Schutzart | IP20 bei externer I/O-Ausführung |
| Abmessungen | 100 × 160 × 60 mm (B × H × T, externe I/O-Einheit) |
| Gewicht | ca. 0,5 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Beispielbild ABB 3HAC17342-1/01
Preis auf Anfrage
Beispielbild ABB 3HNE00313-1
760,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Signale stellt das ABB DSQC 651 bereit?
Das Modul besitzt acht digitale Eingänge, acht digitale Ausgänge und zwei galvanisch getrennte Analogausgänge mit 0–10 VDC und 12-Bit-Auflösung.
Welche Abmessungen hat die externe DSQC-651-I/O-Einheit?
Die ABB-Maßzeichnung für die externe DSQC-651-I/O-Einheit nennt 100 × 160 × 60 mm in Breite, Höhe und Tiefe.
