Produktbeschreibung

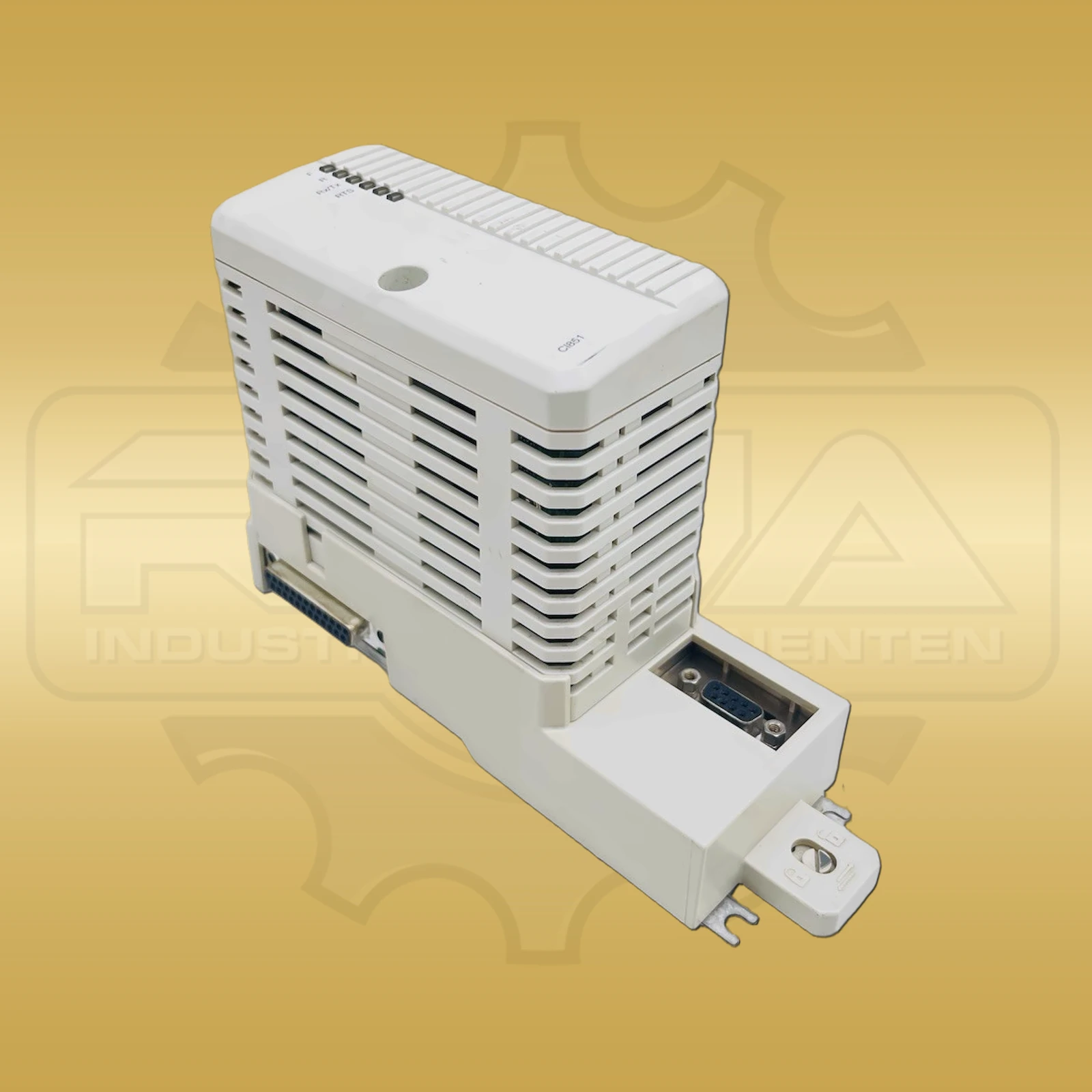

Rot zeigt Fehler, Grün den Betrieb und Gelb den Datenverkehr: Über diese Anzeigen stellt ABB CI851 den Zustand seiner PROFIBUS-DP-Kommunikation dar. Das Kommunikationsmodul gehört zur AC-800M-Hardware und arbeitet als DP-Master der Klasse I. Es bindet den Feldbus über eine DB9-Buchse auf der Basisplatte TP851 an. Für den Bus stehen neun wählbare Übertragungsraten von 9,6, 19,2, 93,75, 187,5, 500, 1.500, 3.000, 6.000 bis 12.000 kbit/s bereit. Je Segment sind höchstens 32 Teilnehmer angegeben. Die PROFIBUS-DP-Seite ist galvanisch getrennt. Die Basisplatte besitzt außerdem eine zweibuchstabige mechanische Codierung, die den vorgesehenen Modultyp am Steckplatz festlegt. Seine Versorgung erhält das CI851 vom Prozessor über den CEX-Bus mit 24 V DC; eine zusätzliche externe Speisung ist dafür nicht vorgesehen. Die typische Stromaufnahme beträgt 150 mA, die typische Verlustleistung 3,6 W. Ein Austausch im laufenden Betrieb wird für diese Ausführung nicht unterstützt. Das Gehäuse der CI851/TP851-Baugruppe entspricht Schutzart IP20. Für die Montage nennt die technische Tabelle 59 mm Breite, 185 mm Höhe und 127,5 mm Tiefe. Das dort ausgewiesene Gewicht von 700 g bezieht sich auf das Paket CI851K01 mit Kommunikationsmodul CI851 und Basisplatte TP851. Neben der Protokoll- und Buskonfiguration sind dadurch insbesondere Basisplatte, Anschlusslage, Abmessungen und Modulkennung die prägenden technischen Merkmale dieser Schnittstellenbaugruppe.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | ABB AC 800M |
| Hersteller-/Bestell-/Identnummer | CI851 |
| Gerätetyp | PROFIBUS-DP-Kommunikationsschnittstelle |
| Schnittstellentyp | DP-Master Klasse I |
| Protokoll | PROFIBUS DP |
| Übertragungsraten | 9,6; 19,2; 93,75; 187,5; 500; 1.500; 3.000; 6.000; 12.000 kbit/s |
| Buskapazität | Maximal 32 Teilnehmer je Segment |
| Galvanische Trennung | Vorhanden |
| Statusanzeigen | Rot für Fehler, Grün für Betrieb, Gelb für Datenverkehr |
| Feldbusanschluss | DB9-Buchse auf Basisplatte TP851 |
| Versorgung | 24 V DC über CEX-Bus |
| Stromaufnahme | 150 mA typisch |
| Verlustleistung | 3,6 W typisch |
| Externe Versorgung | Nicht erforderlich |
| Hot-Swap | Nicht unterstützt |
| Schutzart | IP20 nach EN 60529 / IEC 529 |
| Mechanische Codierung | Zweibuchstabiger Alpha-Code auf Basisplatte TP851 |
| Abmessungen | 59 × 185 × 127,5 mm (B × H × T, CI851/TP851-Baugruppe) |
| Gewicht | 700 g (Paket CI851K01 mit CI851 und TP851) |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild ABB 3BSE001552R1
Preis auf Anfrage

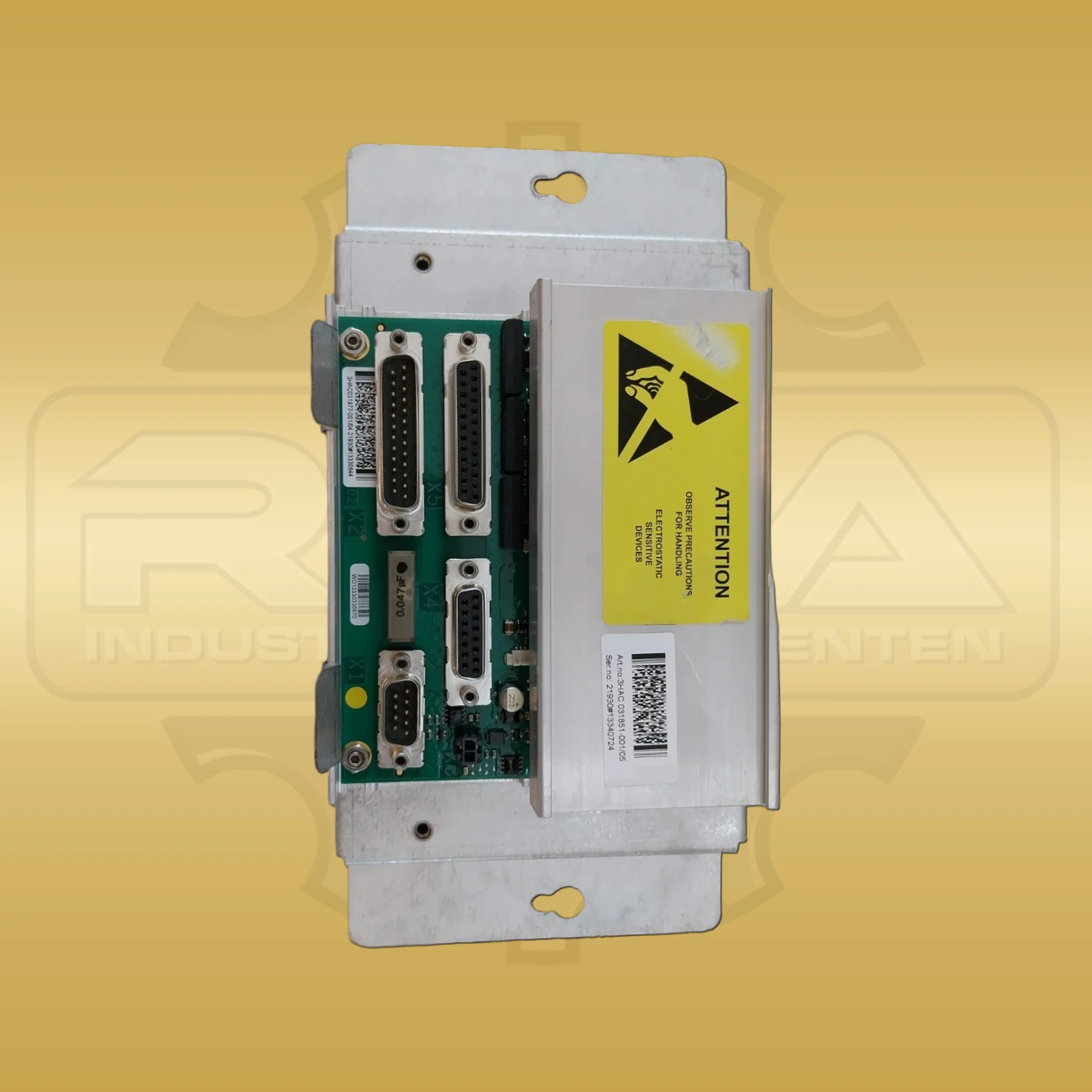

Beispielbild ABB 3HAC031851-001/05
Preis auf Anfrage
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche PROFIBUS-DP-Daten unterstützt ABB CI851?
Das CI851 arbeitet als DP-Master der Klasse I mit Übertragungsraten von 9,6 kbit/s bis 12 Mbit/s. Pro Segment sind maximal 32 Teilnehmer angegeben.
Wie wird das ABB CI851 versorgt und angeschlossen?
Die Versorgung erfolgt mit 24 V DC über den CEX-Bus bei typisch 150 mA. Der PROFIBUS-DP-Anschluss ist als DB9-Buchse auf der Basisplatte TP851 ausgeführt.
