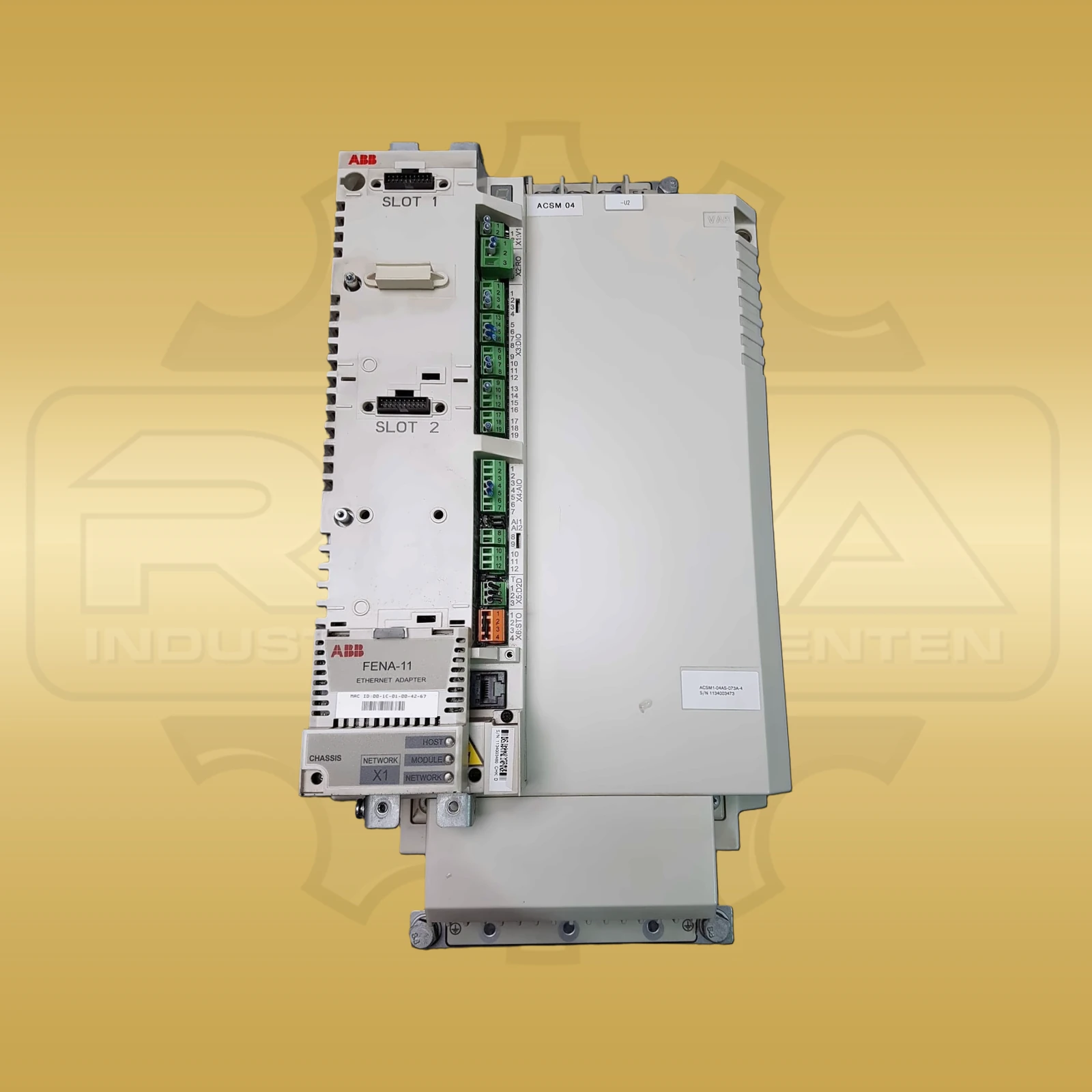

ACSM1-04 Motion-Control-Antriebsmodul

ABB ACSM1-04AS-073A-4

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Das ABB ACSM1-04AS-073A-4 ist ein Antriebsmodul der Baureihe ACSM1-04 für industrielle Motion-Control- und Drehzahlregelungsaufgaben. Die vollständige Typnummer kennzeichnet die dreiphasige 400-V-Klasse mit dem Leistungscode 073A und der Baugröße D. Laut ABB-Hardwarehandbuch liegt der zulässige Netzspannungsbereich bei 380 bis 480 V AC; die Netzfrequenz beträgt 50 bis 60 Hz. Für diese Variante nennt die Leistungstabelle 65 A Nenneingangsstrom, 73 A Nennausgangsstrom und 37 kW typische Motornennleistung. Bei 4 kHz Schaltfrequenz sind 80 A Dauerstrom dokumentiert, der maximale Ausgangsstrom beträgt 128 A. Die Schaltfrequenz ist zwischen 2 und 16 kHz wählbar, mit 4 kHz als Werkseinstellung.

Am Motorausgang deckt das Modul Frequenzen von 0 bis 500 Hz ab. Der DC-Zwischenkreis arbeitet im Bereich 436 bis 712 V DC; bei 400 V AC und Nennleistung nennt ABB einen mittleren DC-Eingangsstrom von 85 A. Der fundamentale Leistungsfaktor beträgt bei Nennlast 0,98. Für Baugröße D sind Schraubanschlüsse für Leiterquerschnitte von 6 bis 70 mm² vorgesehen. Ein Brems-Chopper ist serienmäßig integriert; ein passender externer Bremswiderstand wird anwendungsbezogen ausgelegt. Das Modul nutzt Luftkühlung mit einem dokumentierten Luftstrom von 290 m³/h.

ABB gibt für die Variante 1.020 W Verlustleistung und einen Geräuschpegel von 70 dBA an. Die Schutzart ist IP20 beziehungsweise UL Open Type. Das Gehäuse misst 467 × 220 × 225 mm; für I/O-Optionen sind zusätzlich etwa 50 mm Tiefe einzuplanen. Das dokumentierte Gewicht beträgt 17 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller ABB
Produktreihe ACSM1-04
Hersteller-/Bestell-/Identnummer ACSM1-04AS-073A-4
Geräteart Motion-Control-Antriebsmodul

Leistungsdaten

Motornennleistung 37 kW / 50 hp
Netzanschluss 380 bis 480 V AC, dreiphasig, 50 bis 60 Hz
Nenneingangsstrom 65 A
Nennausgangsstrom 73 A
Dauerstrom bei 4 kHz 80 A
Maximaler Ausgangsstrom 128 A
Schaltfrequenz 2 bis 16 kHz, Werkseinstellung 4 kHz
Motorausgangsfrequenz 0 bis 500 Hz
Leistungsfaktor 0,98 bei Nennlast

Schnittstellen

DC-Anschluss 436 bis 712 V DC, 85 A bei Nennbetrieb

Einbau und Umgebung

Kühlung Luftstrom 290 m³/h, Verlustleistung 1.020 W
Schutzart IP20 / UL Open Type

Maße und Gewicht

Baugröße D
Abmessungen 467 × 220 × 225 mm
Gewicht 17 kg

Weitere Angaben

Bremsfunktion Integrierter Brems-Chopper
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu ACSM1-04AS-073A-4

Kontakt aufnehmen
Welche elektrischen Nennwerte hat das ABB ACSM1-04AS-073A-4?

ABB dokumentiert für die Variante 37 kW Motornennleistung, 65 A Nenneingangsstrom und 73 A Nennausgangsstrom. Bei 4 kHz Schaltfrequenz beträgt der dokumentierte Dauerstrom 80 A.

Welche Abmessungen und welches Gewicht hat das ACSM1-04AS-073A-4?

Das Antriebsmodul der Baugröße D misst 467 × 220 × 225 mm. ABB gibt ein Gewicht von 17 kg an; für I/O-Optionen sind zusätzlich etwa 50 mm Einbautiefe einzuplanen.
