Produktbeschreibung
Zwei analoge Eingänge und vier digitale Eingänge führen beim ABB ACS180-04S-033A-4 Steuer- und Sollwertsignale direkt in den Maschinenantrieb. Der Frequenzumrichter gehört zur kompakten ACS180-Reihe und ist als dreiphasiges 400-V-Gerät für 15 kW IEC-Nennleistung mit 32 A Ausgangsstrom ausgeführt. Seine Gerätekennung steht für die Standardausführung mit integrierter Safe-Torque-Off-Funktion. Für die Motorregelung stehen skalare Regelung und sensorlose Vektorregelung zur Verfügung. Die Schaltfrequenz ist zwischen 1,5 und 12 kHz einstellbar; ab Werk arbeitet der Umrichter mit 4 kHz. Die Kommunikation erfolgt über EIA-485 mit Modbus RTU. Zusätzlich ist eine RJ45-Verbindung für ein externes Bedienpanel oder ein PC-Tool vorhanden. Ein analoger Ausgang, ein Transistorausgang und ein Relaisausgang ergänzen die integrierten I/O-Funktionen. Die Baugrößen R2 bis R4 besitzen außerdem Anschlüsse für Bremschopper, Bremswiderstand und DC-Verbindung. Das Modell ACS180-04S-033A-4 ist der Baugröße R3 zugeordnet. Bei dreiphasiger Speisung deckt die Gerätefamilie 380 bis 480 V AC mit einer Toleranz von minus 15 bis plus 10 Prozent ab. Für diese Variante beträgt der Nenneingangsstrom 33,9 A, mit Netzdrossel 27 A; der maximale Ausgangsstrom erreicht kurzzeitig 45 A. Im Schwerlastprofil gelten 21 A und 15 hp. Das luftgekühlte IP20-Gerät misst 170 mm in der Breite, 241 mm in der Höhe und 174 mm in der Tiefe. Sein Gewicht beträgt 3,3 kg.

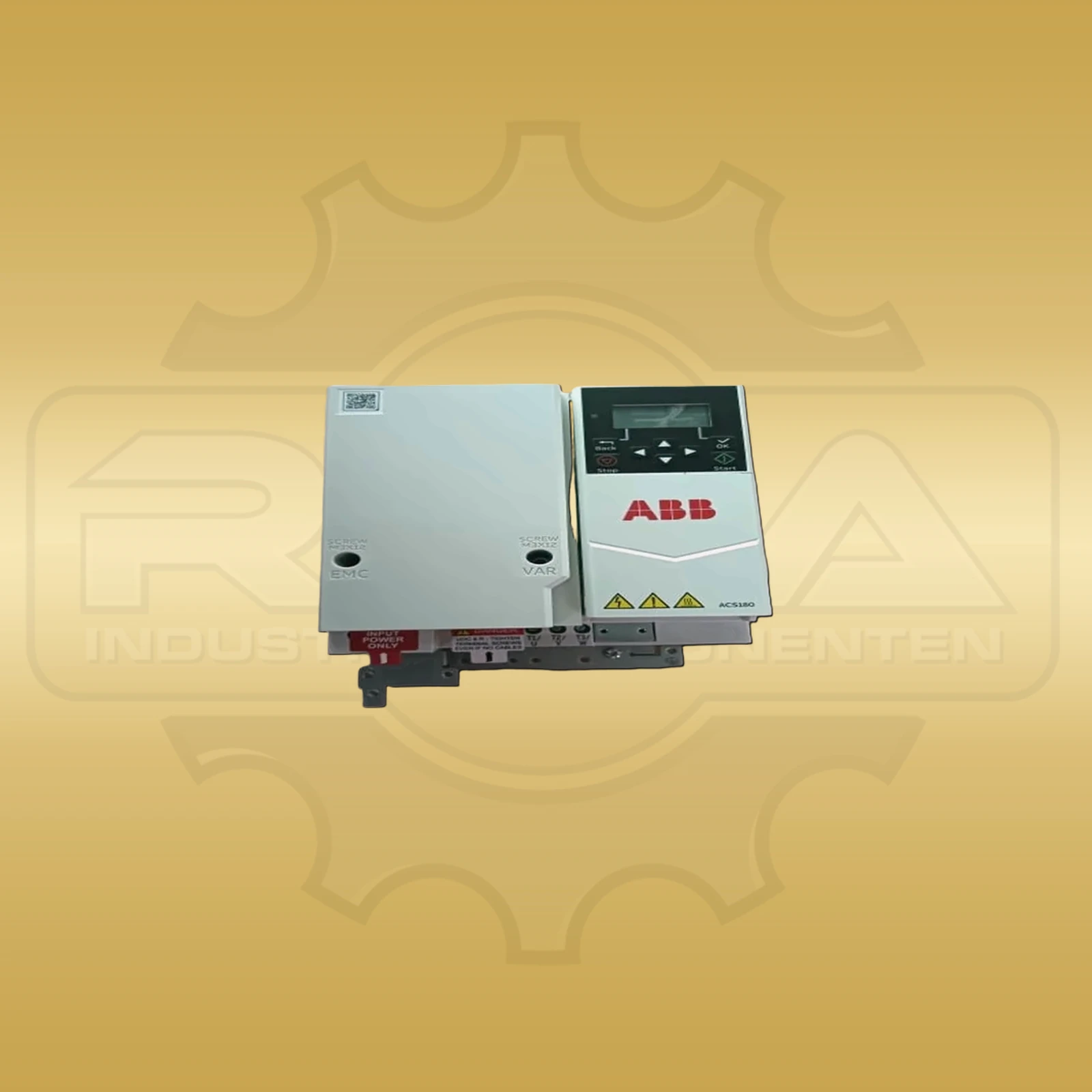

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | ABB |
|---|---|
| Produktreihe | ACS180 |
| Hersteller-/Bestell-/Identnummer | ACS180-04S-033A-4 |
| Geräteart | Niederspannungs-Frequenzumrichter für Maschinenantriebe |
| Netzanschluss | 3-phasig, 380 bis 480 V AC, -15 bis +10 % |
| IEC-Nennleistung | 15 kW bei 400 V |
| IEC-Ausgangsstrom | 32,0 A bei 400 V |
| Nenneingangsstrom | 33,9 A; mit Netzdrossel 27 A |
| Maximaler Ausgangsstrom | 45 A für 2 s beim Start |
| Schwerlastprofil | 21 A / 15 hp |
| Baugröße | R3 |
| Schutzart | IP20 |
| Motorregelung | skalare Regelung und sensorlose Vektorregelung |
| Schaltfrequenz | 1,5 bis 12 kHz; Standard 4 kHz |
| Analoge Eingänge | 2; Strom oder Spannung parametrierbar |
| Digitale Eingänge | 4; PNP oder NPN |
| Kommunikation | EIA-485 Modbus RTU und RJ45 für Bedienpanel oder PC-Tool |
| Brems- und DC-Anschlüsse | Bremschopper, Bremswiderstand und DC-Verbindung für Baugröße R3 |
| Abmessungen | 170 × 241 × 174 mm (B × H × T) |
| Gewicht | 3,3 kg |
Ähnliche Artikel
Zum Shop Beispielbild

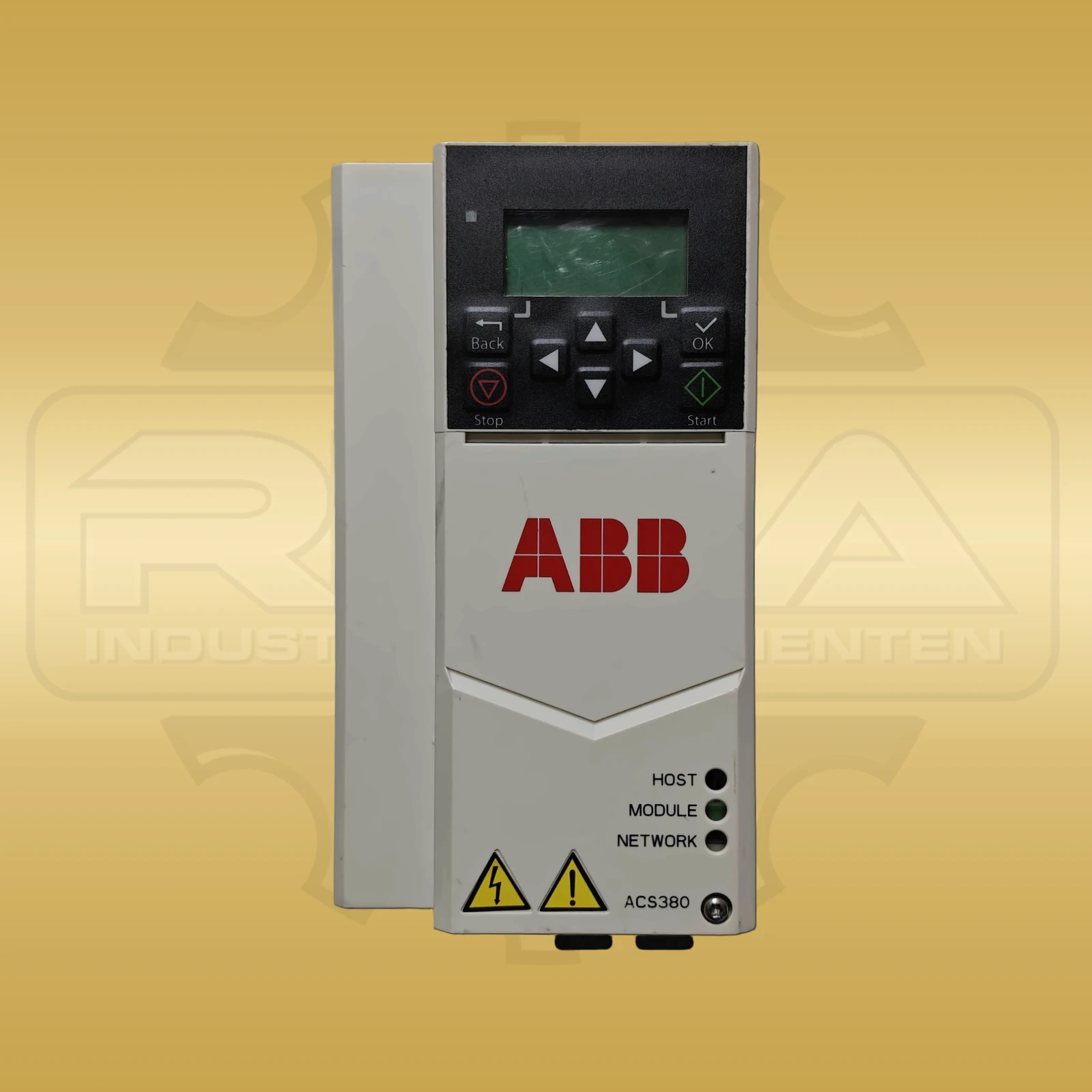

Beispielbild ABB ACS380-040S-12A6-4
Preis auf Anfrage

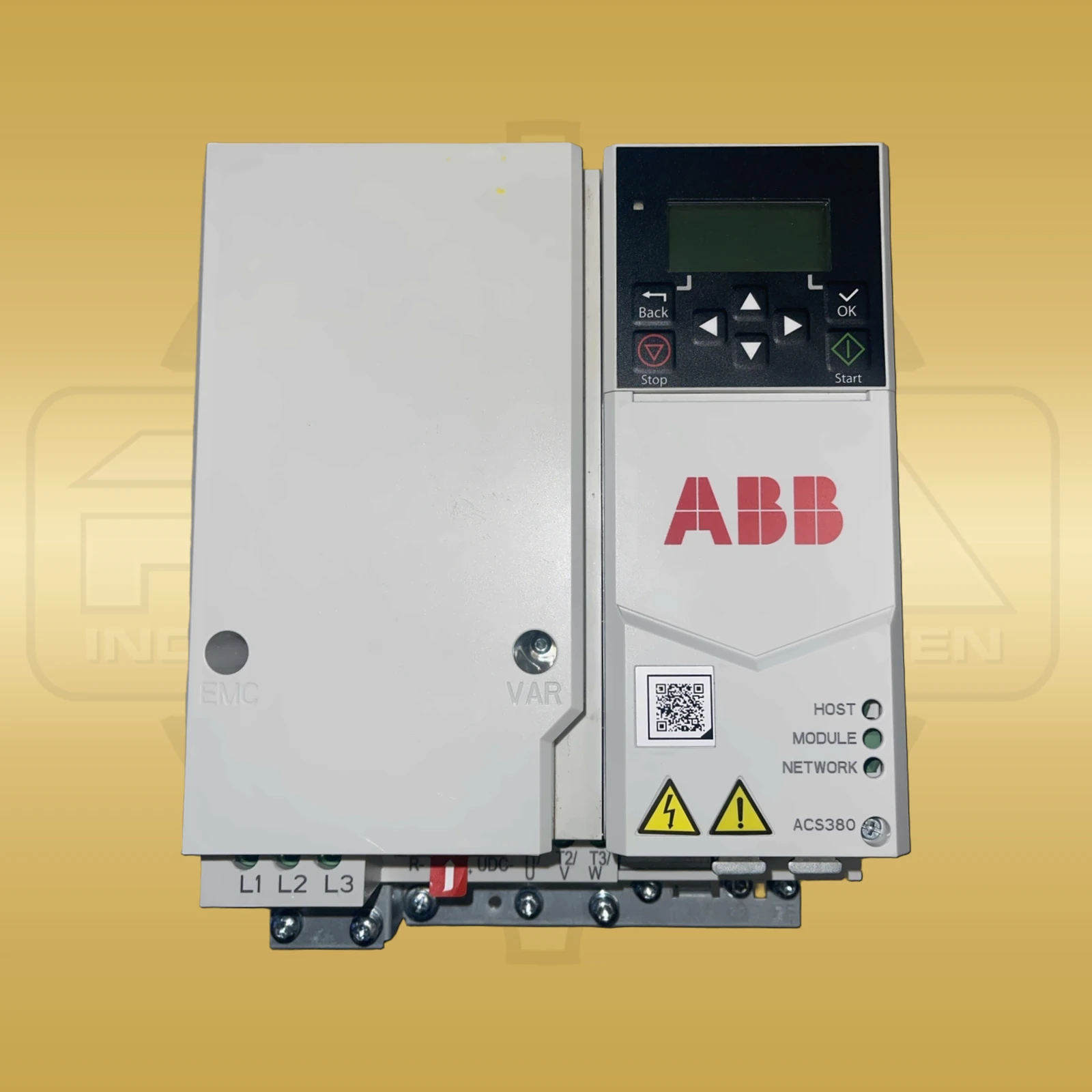

Beispielbild ABB ACS380-040S-25A0-4
Preis auf Anfrage

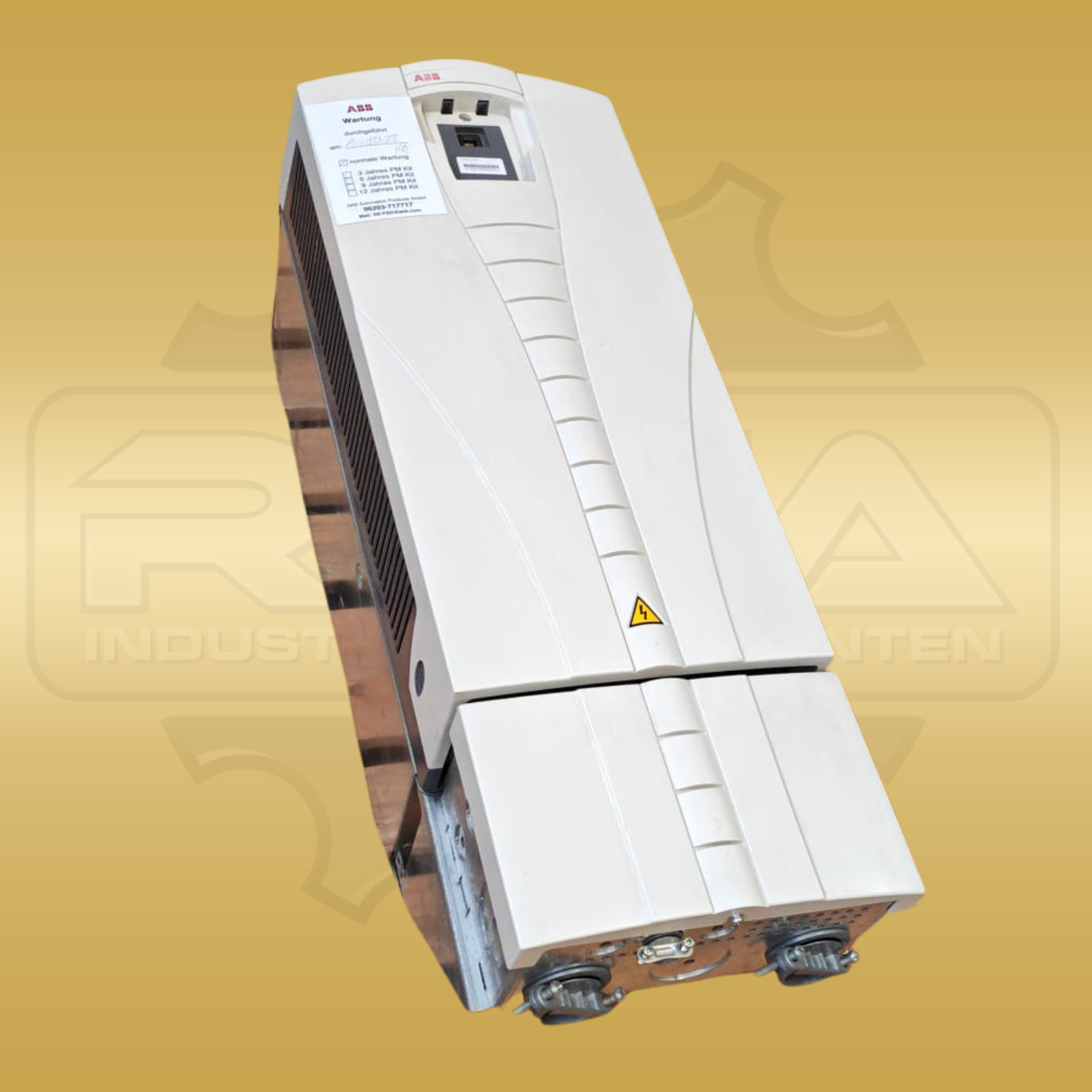

Beispielbild ABB ACS550-01-096A-4
2.350,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Leistungsdaten gelten für den ABB ACS180-04S-033A-4?
Die IEC-Ausführung ist für 15 kW und 32,0 A bei 400 V spezifiziert. Der Nenneingangsstrom beträgt 33,9 A beziehungsweise 27 A mit Netzdrossel; kurzzeitig stehen maximal 45 A Ausgangsstrom zur Verfügung.
Welche Einbaugröße hat der ACS180-04S-033A-4?
Die Variante gehört zur Baugröße R3. Das IP20-Gerät misst 170 × 241 × 174 mm in Breite, Höhe und Tiefe und wiegt 3,3 kg.
