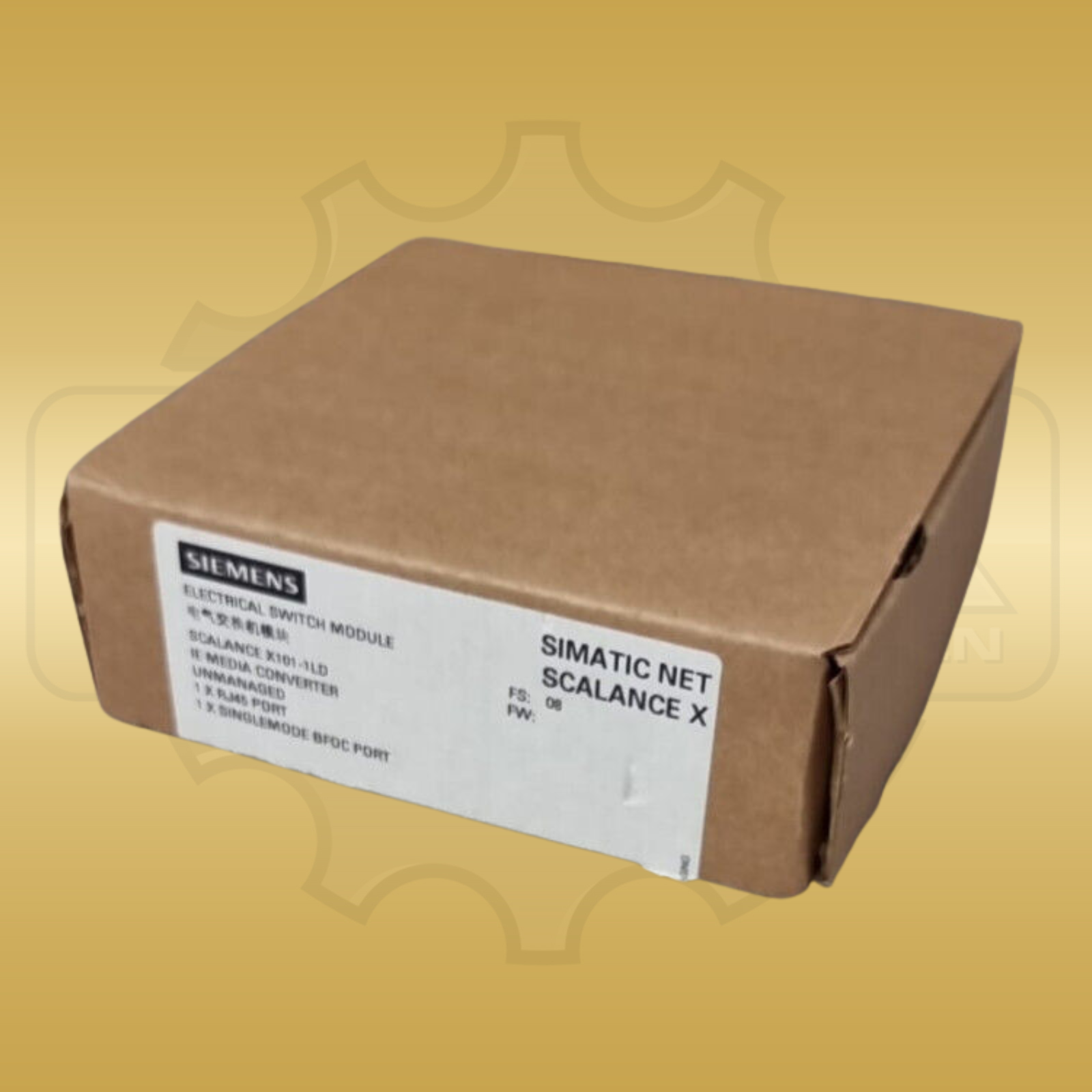

Beispielbild Siemens 6GK5101-1BC00-2AA3
570,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Siemens CP5614-8M-FBG ist ein SIMATIC-NET-Kommunikationsprozessor im kurzen PCI-Baugruppenformat. Die Karte verbindet PC-basierte Automatisierungssysteme mit PROFIBUS und stellt getrennte Funktionen als DP-Master und DP-Slave bereit. Für den Feldbus sind Übertragungsraten von 9,6 kbit/s bis 12 Mbit/s vorgesehen. Zwei elektrische PROFIBUS-Schnittstellen führen die beiden Busrollen nach außen. Beide Busrollen sind auf derselben PCI-Baugruppe zusammengefasst. Der Prozessdatenaustausch mit dem Host-PC erfolgt über DP-RAM. Das Prozessabbild wird mit bis zu 3 KByte/ms gelesen und mit bis zu 8 KByte/ms geschrieben. Die mittlere Signallaufzeit beträgt 50 µs zuzüglich Buslaufzeit; für die Slave-Seite sind maximal 100 µs zuzüglich Buslaufzeit angegeben. Bis zu 4 CP-5613-/CP-5614-Baugruppen können parallel betrieben werden. PG, FDL und PROFIBUS DP gehören zu den unterstützten Softwareprotokollen. Die Slave-Seite lässt sich über eine GSD-Datei als DP-V0 oder DP-V1 sowie mit modularer oder kompakter Struktur projektieren. Das kurze PCI-Baugruppenformat ist 168 mm tief, 18 mm breit und 107 mm hoch. Damit lauten die vollständigen Außenmaße 168 × 18 × 107 mm. Die beiden 9-poligen D-Sub-Anschlüsse liegen auf der Kartenblende. Das Nettogewicht des CP 5614 beträgt 170 g. Typkennung, Anschlussbelegung und vorhandene Busprojektierung bleiben die maßgeblichen Identitätsmerkmale der angebotenen Karte.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMATIC NET CP 5614 |
| Hersteller-/Bestell-/Identnummer | CP5614-8M-FBG |
| Geräteart | PROFIBUS-Kommunikationsprozessor für PC-Systeme |
| Bauform | PCI-Steckkarte |
| Feldbus | PROFIBUS DP |
| Busrollen | DP-Master und DP-Slave |
| Übertragungsrate | 9,6 kbit/s bis 12 Mbit/s |
| Host-Schnittstelle | DP-RAM |
| Lesedatenrate Prozessabbild | bis 3 KByte/ms |
| Schreibdatenrate Prozessabbild | bis 8 KByte/ms |
| Mittlere Signallaufzeit | 50 µs plus Buslaufzeit |
| Maximale Slave-Signallaufzeit | 100 µs plus Buslaufzeit |
| Parallelbetrieb | bis zu 4 CP-5613-/CP-5614-Baugruppen |
| Slave-Profil | DP-V0 oder DP-V1 über GSD-Projektierung |
| Slave-Struktur | modular oder kompakt projektierbar |
| PROFIBUS-Anschlüsse | 2 elektrische Schnittstellen |
| Softwareprotokolle | PG, FDL und PROFIBUS DP |
| Abmessungen | 168 × 18 × 107 mm (L × B × H; kurzes PCI-Baugruppenformat) |
| Gewicht | 170 g |
