Siemens 6SN1146-1AB00-0BA1

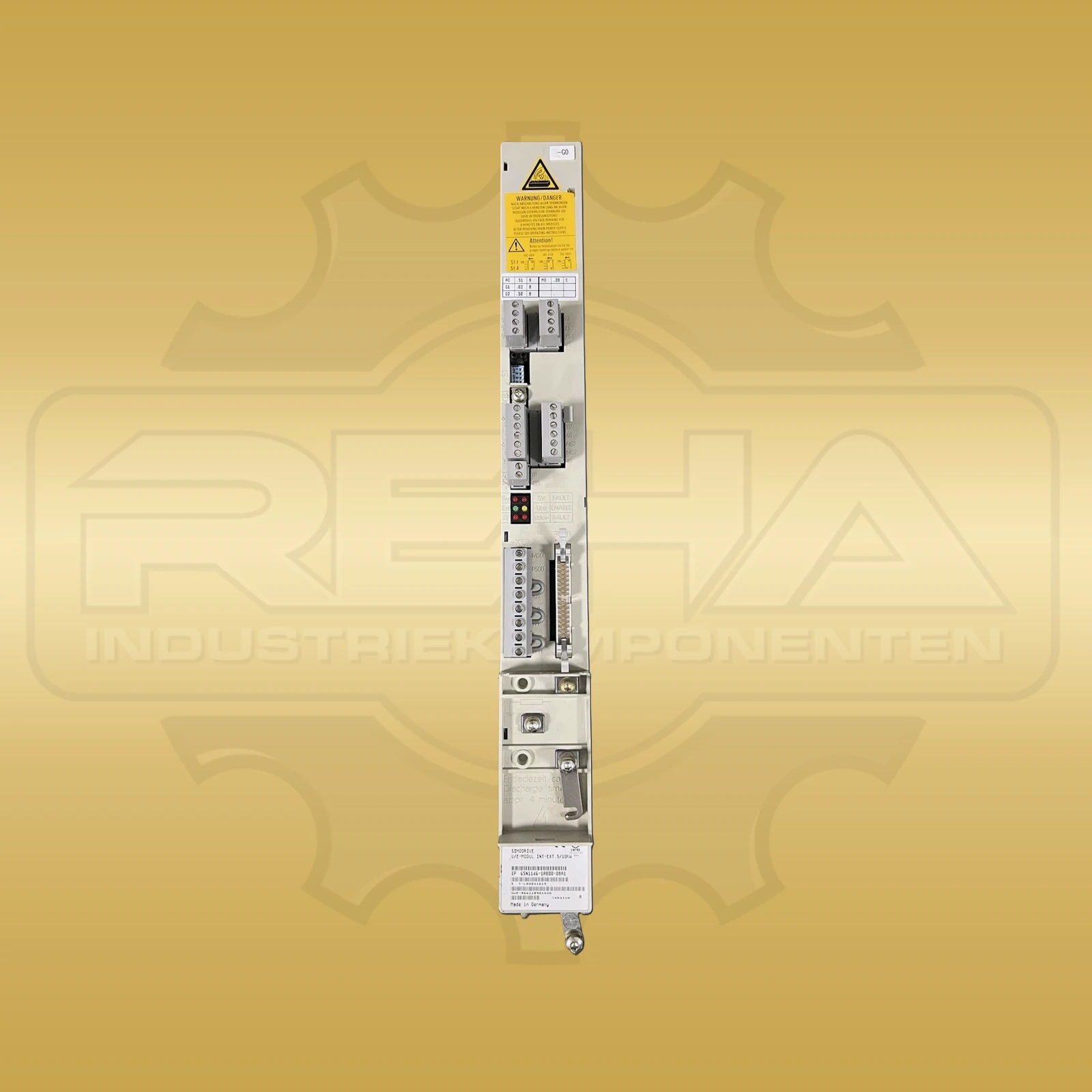

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Ungeregelt speist das Siemens 6SN1146-1AB00-0BA1 den Gleichspannungszwischenkreis eines SIMODRIVE-611-Antriebsverbands. Das UE-Modul verbindet den Netzanschluss mit den nachgeordneten Leistungsmodulen und stellt zugleich deren Elektronikversorgung über den Zwischenkreis bereit. Seine Bemessungsleistung beträgt 5 kW im S1-Betrieb. Für S6 sind 6,5 kW angegeben, bei 400 V Netzspannung erreicht die Spitzenleistung 10 kW. Der Bemessungseingangsstrom liegt bei 12 A. Ein Pulswiderstand ist eingebaut und mit 0,2 kW Dauerleistung sowie 10 kW Spitzenleistung spezifiziert; die maximale Energieaufnahme beträgt 13,5 kWs. Das ungeregelte Modul speist keine Bremsenergie in das Netz zurück, sondern setzt sie über den Pulswiderstand um. Abhängig von der Netzspannung stellt das Modul am Ausgang bis zu 490 beziehungsweise 680 V bereit. Die Speisung ist für Zwischenkreise mit 600, 625 oder 680 V DC beschrieben. Der Netzfrequenzbereich umfasst 50 bis 60 Hz mit einer Toleranz von zehn Prozent. Flexible Netzleitungen können je nach Anschlussausführung mit 1,5 bis 6 mm² Querschnitt angeschlossen werden. Der Schutzleiteranschluss verwendet eine M5-Schraube; für die Klemmen nennt das Handbuch 0,7 bis 0,8 Nm. Bei korrekter Anschlussausführung ist am Netzanschluss IP20 dokumentiert. Die Variante erlaubt interne oder externe Entwärmung und arbeitet jeweils ohne eigenen Lüfter. Bei interner Kühlung entstehen 270 W Verlustleistung; der Wirkungsgrad beträgt 0,98. Die Baugruppenbreite von 50 mm kennzeichnet die schmale 5-kW-Ausführung innerhalb der SIMODRIVE-611-Einspeisemodule. Die vollständige Bestellnummer grenzt sie von geregelten Ein-/Rückspeisemodulen und größeren ungeregelten Varianten ab. Das Modul wiegt bei interner wie externer Entwärmung 6,5 kg.

Siemens 6SN1146-1AB00-0BA1 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SIMODRIVE 611
Hersteller-/Bestell-/Identnummer 6SN1146-1AB00-0BA1
Geräteart ungeregelt arbeitendes UE-Einspeisemodul
Bemessungsleistung S1 5 kW
S6-/Spitzenleistung 6,5 kW / 10 kW
Bemessungseingangsstrom 12 A bei 400 V
Ausgangsspannung 0 bis 490/680 V, netzspannungsabhängig
Netzfrequenz 50–60 Hz, ±10 %
Pulswiderstand integriert, 0,2 kW dauerhaft / 10 kW Spitze
Energieaufnahme Pulswiderstand max. 13,5 kWs
Netzanschlussquerschnitt 1,5–6 mm²
Kühlung interne oder externe Entwärmung, lüfterlos
Verlustleistung 270 W bei interner Entwärmung
Wirkungsgrad 0,98
Abmessungen Modulbreite 50 mm
Gewicht 6,5 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Leistung liefert das Siemens 6SN1146-1AB00-0BA1?

Das UE-Modul ist für 5 kW im S1-Betrieb ausgelegt. Für S6 gelten 6,5 kW, als Spitzenleistung bei 400 V sind 10 kW angegeben.

Welche Kühlvarianten unterstützt das Einspeisemodul?

Die Ausführung ist für interne oder externe Entwärmung dokumentiert und arbeitet dabei ohne eigenen Lüfter. Bei interner Entwärmung beträgt die Verlustleistung 270 W.
