Produktbeschreibung

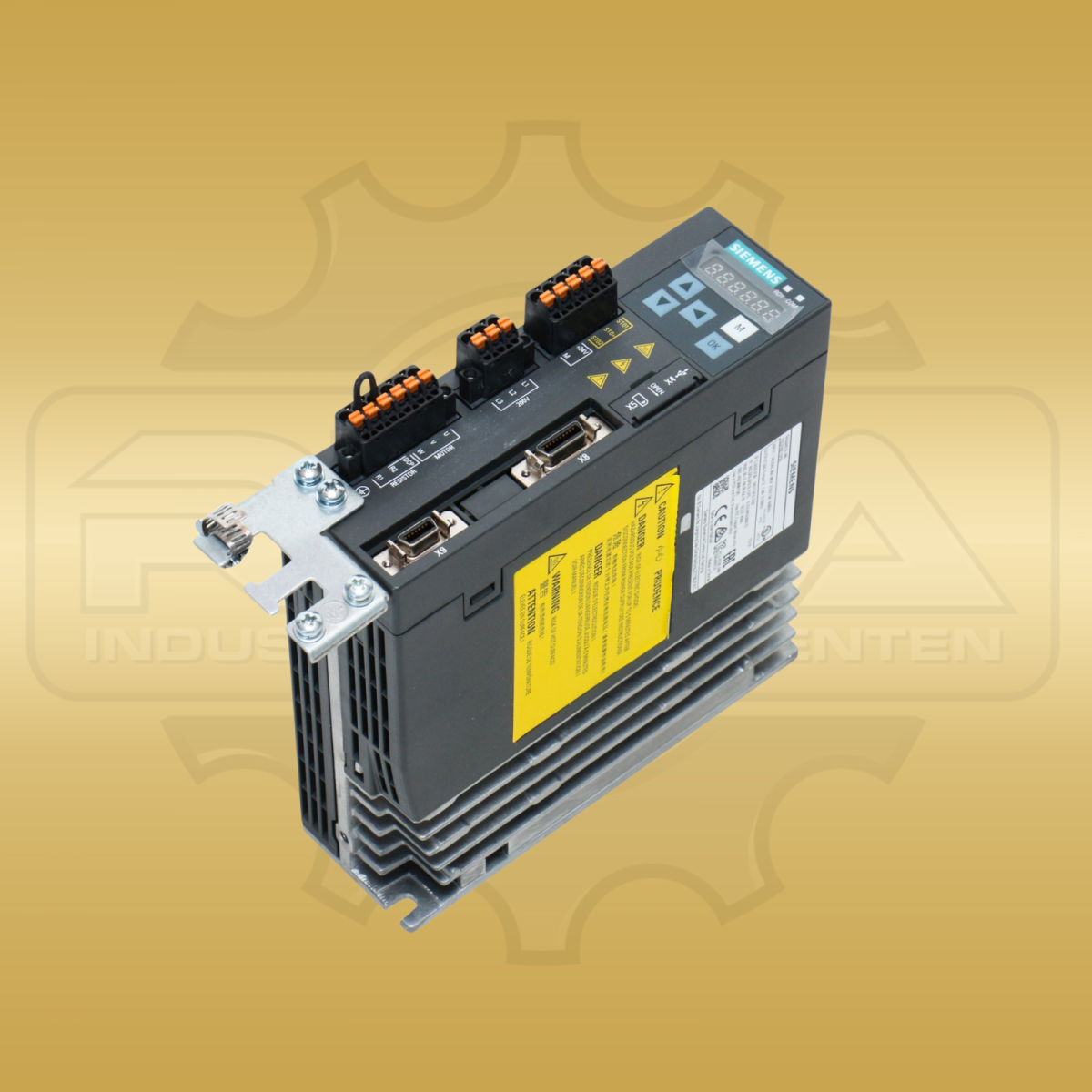

Siemens 6SL3210-5FB10-1UF0 ist ein Servoumrichter aus der Produktreihe SINAMICS V90 PN. Die exakte Siemens-Auswahltabelle ordnet dieser Bestellnummer 0,1 kW Bemessungsleistung und 1,2 A Bemessungsausgangsstrom zu. Der Netzanschluss ist für 1-/3-phasig 200–240 V AC dokumentiert; die Netzfrequenz beträgt 50/60 Hz. Als Baugröße ist FSB angegeben. Die Kommunikation erfolgt über PROFINET an der Schnittstelle X150 mit zwei physischen Ports P1 und P2. Als zugehörige Motorfamilie ist SIMOTICS S-1FL6 dokumentiert. Der Servoumrichter besitzt einen internen Bremswiderstand; ein externer Widerstand kann über DCP/R1 angeschlossen werden. Schutzart IP20 und eine Überlastfähigkeit von 300 % sind angegeben. Eine dynamische Bremse ist integriert. Für die Steuerversorgung nennt Siemens 24 V DC mit −15 bis +20 % Toleranz. Das Herstellerhandbuch dokumentiert eine Breite von 55 mm, eine Höhe von 170 mm und eine Tiefe von 170 mm. Die vollständigen Außenmaße betragen damit 55 × 170 × 170 mm in der Reihenfolge Breite, Höhe und Tiefe. Für das einzelne Grundgerät wird das Gewicht produktspezifisch und konservativ mit ca. 1,25 kg angegeben. Der ca.-Zusatz kennzeichnet diesen Wert deutlich als Schätzung. Die Maße beschreiben eine klar definierte Einbaukontur; das geschätzte Gewicht ergänzt die Angaben für Lagerung, Transport und Handhabung des konkreten Geräts. Maße und Gewicht beziehen sich auf das einzelne Grundgerät ohne Verpackung oder Zubehör. Produktreihe, Bestellnummer, Leistung, Strom, Netzanschluss, PROFINET, Baugröße, Schutzart und mechanische Daten kennzeichnen exakt die Variante 6SL3210-5FB10-1UF0. Die exakte Siemens-Tabelle ordnet der MLFB eine Bemessungsleistung von 0,1 kW und einen Bemessungsausgangsstrom von 1,2 A zu. Als 200-V-Ausführung kann der Umrichter an ein- oder dreiphasigen Netzen mit 200 bis 240 V und 50/60 Hz betrieben werden. Das Gerät gehört zur Baugröße FSB und misst 55 mm in der Breite, 170 mm in der Höhe und 170 mm in der Tiefe. Die beiden Ports gehören zu derselben X150-Schnittstelle und ermöglichen die Einbindung des Antriebs in eine PROFINET-Linientopologie. Reicht dessen Aufnahmevermögen für die anfallende Bremsenergie nicht aus, kann über DCP und R1 ein externer Bremswiderstand angeschlossen werden. Schutzart IP20 setzt den Einbau in einer geeigneten Schaltschrankumgebung voraus. Der Umrichter bildet zusammen mit einem passend ausgewählten 1FL6-Motor ein abgestimmtes Servosystem. Für die Inbetriebnahme müssen PROFINET-Gerätename, IP-Adresse, Telegrammkonfiguration und Motorparameter zum vorhandenen Steuerungsprojekt passen. Beim Ersatz sind außerdem vollständige MLFB, Netzart, Baugröße FSB, Motorleistung, Geberleitung, Leistungsleitung sowie die Sicherheits- und Maschinenprojektierung abzugleichen. Die Bestellnummer entscheidet über Kommunikationsvariante und Leistungsstufe; Schnittstellen anderer V90-Varianten sind nicht ohne Umplanung übertragbar.
