Produktbeschreibung

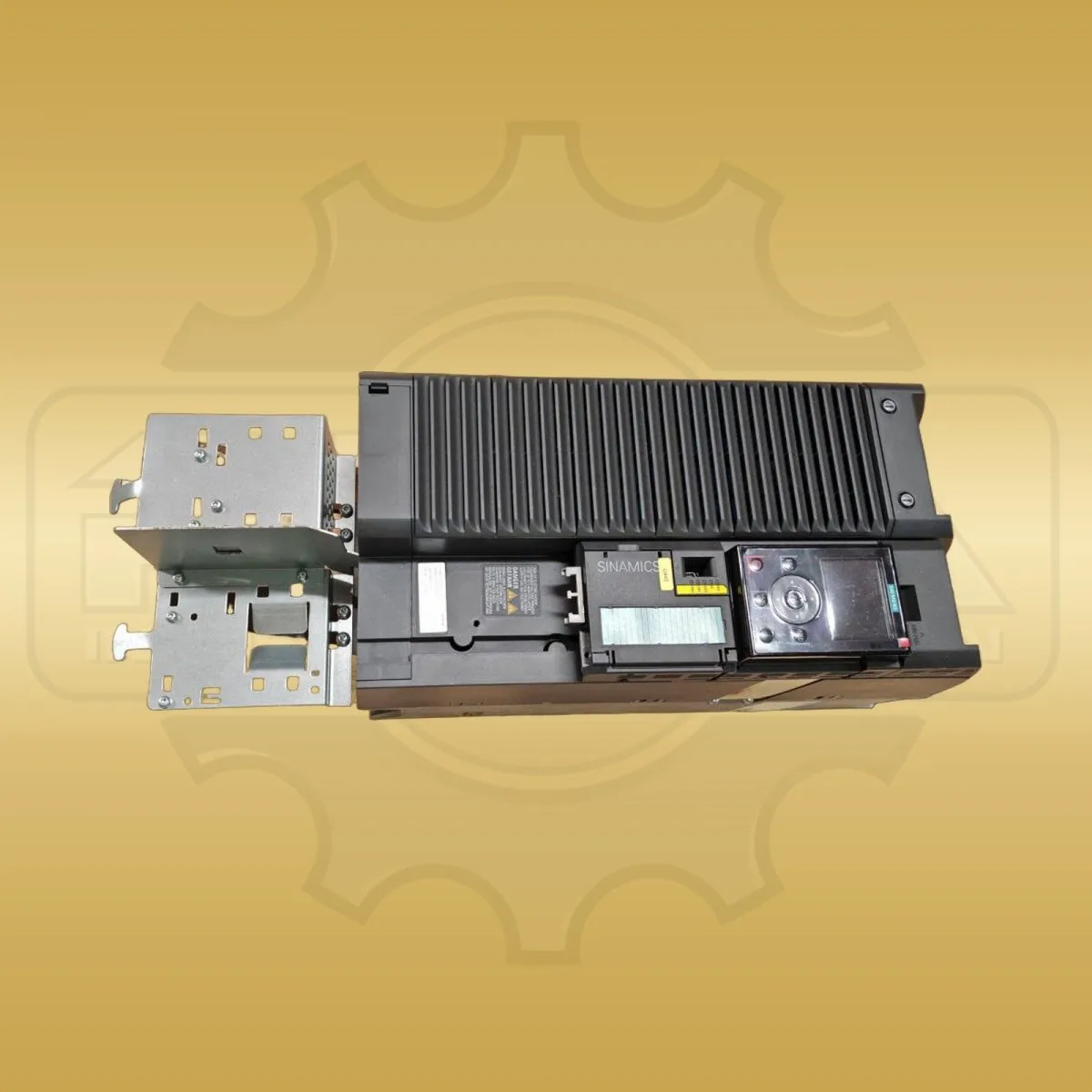

Bei Siemens 6SL3210-1KE24-4AF1 handelt es sich um Kompaktumrichter aus der Produktreihe SINAMICS G120C. Zu den technischen Kenndaten zählen Eingangsspannung: 3 AC 380-480 V +10/-20%; Netzfrequenz: 47-63 Hz; Nennleistung LO: 22,0 kW und Nennleistung HO: 18,5 kW. Weitere Angaben sind Eingangsstrom LO: 41,00 A; Ausgangsstrom LO: 43,00 A; Max. Ausgangsstrom: 74,00 A und Feldbus: PROFINET-PN. Ergänzend sind angegeben I/O-Schnittstelle: 6 DI, 2 DO, 1 AI, 1 AO; Baugröße: FSD; Schutzart: IP20 / UL Open Type und Filterklasse: integrierter Filter Klasse A. Siemens 6SL3210-1KE24-4AF1 ist ein SINAMICS G120C Kompaktumrichter für Anlagen, in denen ein 22-kW-Antrieb mit integriertem EMV-Filter und PROFINET-PN ersetzt werden muss. Die Siemens-Produktdaten belegen 3 AC 380-480 V mit +10/-20 %, 47-63 Hz Netzfrequenz, 22,0 kW Low Overload und 18,5 kW High Overload. Für die elektrische Auslegung sind 41,0 A Eingangsstrom Low Overload, 39,0 A Eingangsstrom High Overload, 43,0 A Ausgangsstrom Low Overload, 37,0 A Ausgangsstrom High Overload und 74,0 A maximaler Ausgangsstrom dokumentiert. Der Siemens 6SL3210-1KE24-4AF1 kombiniert PROFINET-PN, sechs digitale Eingänge, zwei digitale Ausgänge, einen Analogeingang, einen Analogausgang, Motortemperatur-Eingang und Safe Torque Off in einem IP20-Gerät. Die Baugröße FSD misst 200 × 472 × 237 mm in der Reihenfolge Breite × Höhe × Tiefe und hat laut Siemens-Produktseite ein Nettogewicht von 19 kg. Diese mechanischen Werte sind besonders relevant, wenn vorhandene Montageplatte, Leitungsführung, Anschlussraum, Handhabung und Transportplanung unverändert bleiben sollen. Für den Ersatzteilabgleich sind MLFB, Leistungsstufe, Filterklasse, Baugröße und Kommunikationsschnittstelle die wichtigsten Merkmale. Dieser Umrichter ist damit eine gezielte SINAMICS-Ersatzbeschaffung für Bestandsmaschinen mit definierter G120C-Hardware. Die vorhandene Artikelnummer trennt die Variante klar von ähnlichen G120C- oder PM230-Geräten mit anderer Filterklasse, anderer Baugröße oder abweichendem Kommunikationsaufbau. Gerade bei abgekündigten SINAMICS-Teilen ist diese präzise Zuordnung für Einkauf, Instandhaltung und Lagerhaltung entscheidend.
