SINAMICS S120 Single Motor Module

Siemens 6SL3120-1TE13-0AD0

500,00 €

exkl. MwSt.

Produktzustand:

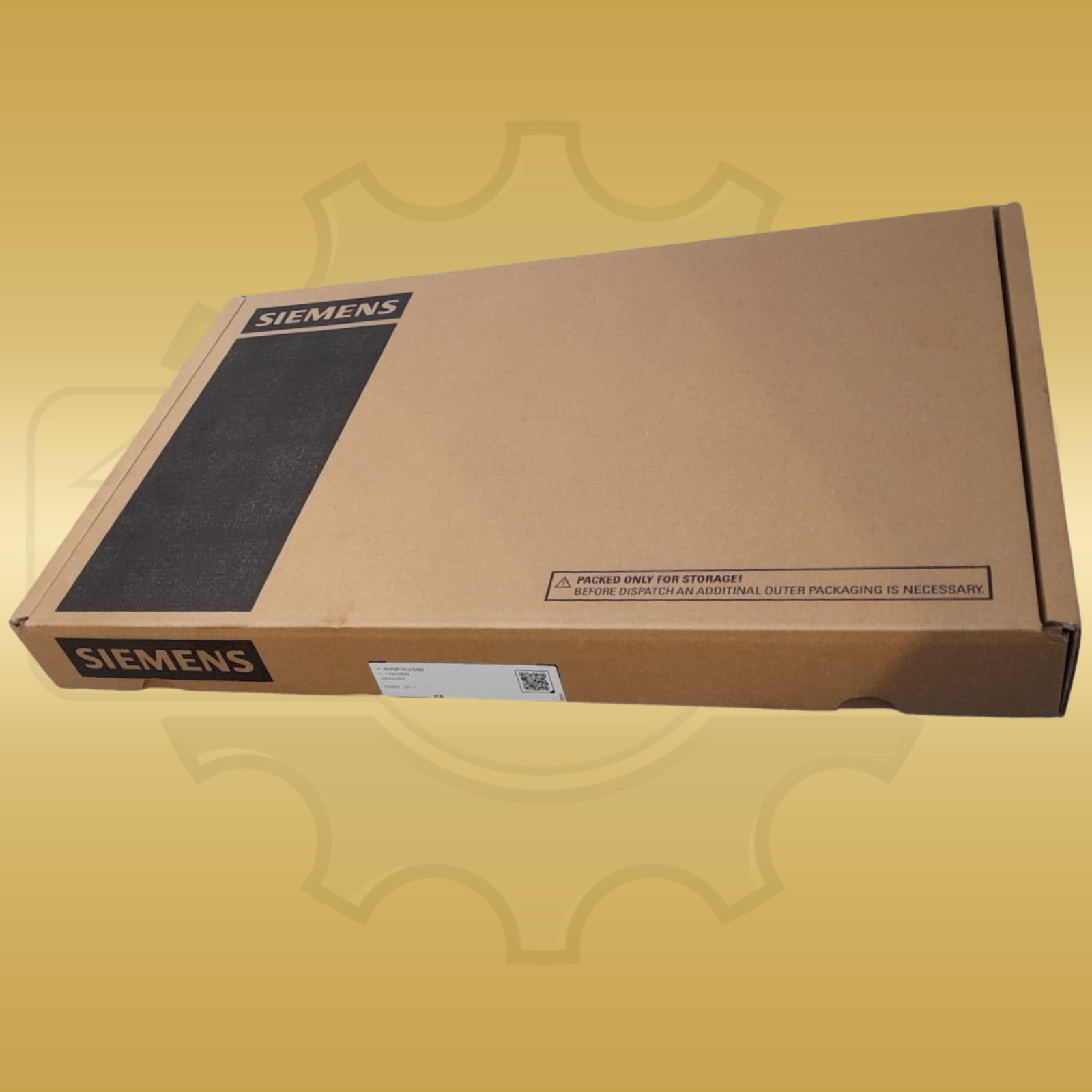

Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Das Siemens 6SL3120-1TE13-0AD0 ist ein Single Motor Module der Baureihe SINAMICS S120 in Booksize-D-Bauform. Die vollständige Bestellnummer kennzeichnet die einachsige 3-A-Ausführung mit interner Luftkühlung. Das Siemens-Datenblatt ordnet dem Modul einen Zwischenkreisspannungsbereich von DC 510 bis 720 V und eine Elektronikversorgung von DC 24 V mit −15 bis +20 Prozent Toleranz zu. Der Bemessungsausgangsstrom beträgt 3,0 A, der Grundlaststrom 2,6 A und der maximale Ausgangsstrom 9,0 A. Für S6-Betrieb mit 40 Prozent Einschaltdauer nennt Siemens 4,0 A. Die Typenleistung liegt bezogen auf den Bemessungsstrom bei 1,6 kW und bezogen auf den Grundlaststrom bei 1,4 kW.

Als Bemessungspulsfrequenz sind 4,00 kHz dokumentiert. Die Zwischenkreiskapazität beträgt 110 µF. Für die interne Luftkühlung nennt das Datenblatt einen Kühlluftbedarf von 0,009 m³/s. Der zulässige Betriebstemperaturbereich liegt bei 0 bis 40 °C; die Schutzart ist IP20 beziehungsweise UL Open Type. Auf der Motorseite erfolgt der Anschluss über X1 mit einem Leiterquerschnitt von 1,5 bis 6 mm², der Schutzleiteranschluss über eine M5-Schraube. Für Motorleitungen sind maximal 50 m bei geschirmter und 75 m bei ungeschirmter Ausführung dokumentiert. Die DRIVE-CLiQ-Anbindung gehört zur beschriebenen Modulkonfiguration.

Für die Zwischenkreis-Sammelschienen sind 100 A Stromtragfähigkeit ausgewiesen, für die 24-V-Sammelschienen 20 A. Der typische und maximale Leistungsverlust wird mit 0,03 beziehungsweise 0,05 kW angegeben. Die Abmessungen betragen 380 mm Höhe, 50 mm Breite und 270 mm Tiefe. Das Nettogewicht liegt bei 4,6 kg. Damit sind elektrische Auslegung, Anschlussdaten, Kühlung und Einbaumaße dieser exakten Bestellvariante klar beschrieben.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SINAMICS S120
Hersteller-/Bestell-/Identnummer 6SL3120-1TE13-0AD0
Geräteart Single Motor Module

Leistungsdaten

Zwischenkreisspannung DC 510–720 V
Elektronikversorgung DC 24 V, −15 % / +20 %
Bemessungsausgangsstrom 3,0 A
Grundlaststrom 2,6 A
Maximaler Ausgangsstrom 9,0 A
Typenleistung bei Bemessungsstrom 1,6 kW
Bemessungspulsfrequenz 4,00 kHz

Einbau und Umgebung

Bauform Booksize D-Type
Kühlung Interne Luftkühlung
Kühlluftbedarf 0,009 m³/s
Schutzart IP20 / UL Open Type
Betriebstemperatur 0–40 °C

Maße und Gewicht

Abmessungen 380 × 50 × 270 mm (H × B × T)
Gewicht 4,6 kg

Weitere Angaben

Zwischenkreiskapazität 110 µF
Motorleitungslänge max. 50 m geschirmt / 75 m ungeschirmt

Produktstatus und Exportdaten

Produktstatus (Hersteller) Aktiv
Statistische Warennummer 85044087
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN N

Herstellerangaben zur Bestellnummer 6SL3120-1TE13-0AD0, Stand 21.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Siemens SINAMICS S120 / S150 Fehlercodes

Alle 124 Fehlercodes ansehen
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6SL3120-1TE13-0AD0

Kontakt aufnehmen
Welche elektrischen Eckdaten hat das Siemens 6SL3120-1TE13-0AD0?

Das exakte Siemens-Datenblatt nennt DC 510 bis 720 V Zwischenkreisspannung, 3,0 A Bemessungsausgangsstrom, 9,0 A maximalen Ausgangsstrom und 1,6 kW Typenleistung bei Bemessungsstrom.

Welche Einbaumaße und Kühlung sind dokumentiert?

Die Booksize-D-Baugruppe misst 380 × 50 × 270 mm, wiegt 4,6 kg und verwendet interne Luftkühlung mit einem dokumentierten Kühlluftbedarf von 0,009 m³/s.
