Produktbeschreibung

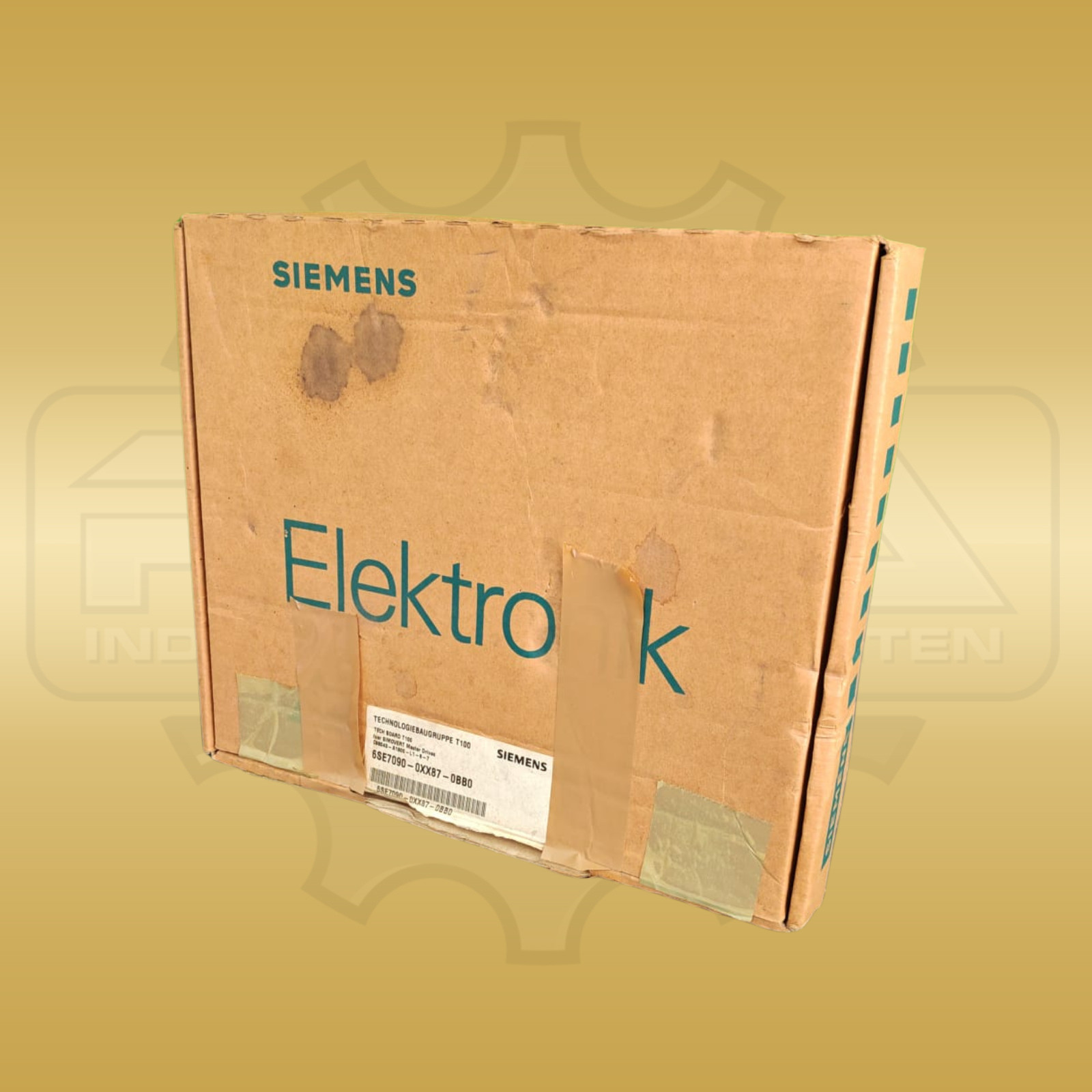

Das Siemens 6SE7090-0XX87-0BB0 ist ein T100-Technologieboard für SIMOVERT MASTERDRIVES Kompakt- und Einbaugeräte. Die Baugruppe erweitert den Antrieb um technologische Funktionen wie übergeordneten PID-Regler, geglätteten Rampenfunktionsgeber, motorisches Potenziometer und Wobbelgenerator. Geliefert wird das Board mit Hardware-Anleitung, jedoch ohne MS100-Softwaremodul und ohne den separat erforderlichen LBA-Rückwandbusadapter. Die Baugruppe misst 25 × 235 × 125 mm; das angegebene Gewicht beträgt etwa 0,5 kg. Für diese Ausführung werden außerdem Geräteart: Technologieboard T100; Einbauvoraussetzung: LBA-Rückwandbusadapter separat erforderlich; Lieferumfang Dokumentation: Hardware-Betriebsanleitung enthalten; Softwaremodul: nicht enthalten, separat erforderlich; Hardware-Anleitung: 6SE7080-0CX87-0BB0 angegeben. Es wurde für Kompakt- und Einbaugeräte der Baureihe entwickelt und ergänzt deren Grundgerät um antriebsnahe technologische Regel- und Sollwertfunktionen. Siemens nennt einen übergeordneten PID-Regler, einen komfortablen Rampenfunktionsgeber mit Verrundung, ein motorisches Potenziometer, einen Wobbelgenerator und weitere antriebsbezogene Steuerungsfunktionen. Damit ist die Baugruppe besonders für bestehende Maschinenkonzepte relevant, in denen diese Funktionen weiterhin innerhalb der MASTERDRIVES-Elektronik umgesetzt werden sollen. Die Bestellnummer 6SE7090-0XX87-0BB0 bezeichnet das T100-Board einschließlich Hardware-Betriebsanleitung, jedoch ohne Softwaremodul. Das passende MS100-Softwaremodul „Universal Drive“ trägt die separate Bestellnummer 6SE7098-0XX84-0BB0. Auch der für den Einbau benötigte LBA-Rückwandbusadapter gehört nicht zum Lieferumfang und muss getrennt vorhanden sein. Die zusätzliche Hardware-Anleitung für das T100 ist unter 6SE7080-0CX87-0BB0 dokumentiert. Diese Trennung ist beim Austausch wichtig, weil Board, Softwaremodul und Adapter unterschiedliche Funktionen übernehmen und nicht allein anhand der T100-Bezeichnung als vollständig angenommen werden dürfen. Für die exakte Baugruppe werden Abmessungen von 25 x 235 x 125 mm und ein Gewicht von etwa 0,5 kg angegeben. Diese mechanischen Daten unterstützen den Abgleich mit der vorhandenen Elektronikbox und helfen, abweichende T100- oder MASTERDRIVES-Komponenten frühzeitig auszuschließen.
