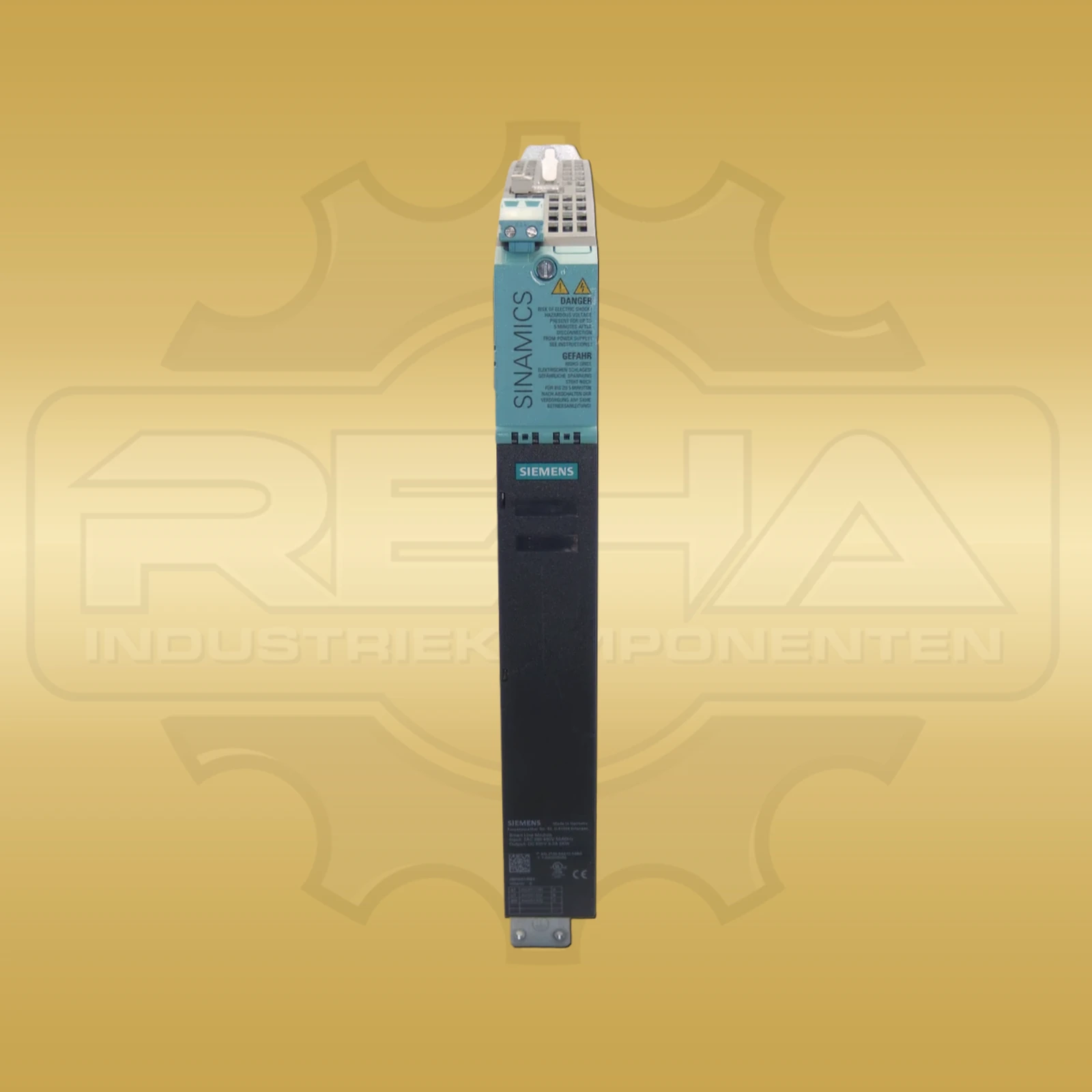

Beispielbild Siemens 6SL3130-6AE15-0AB0
160,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

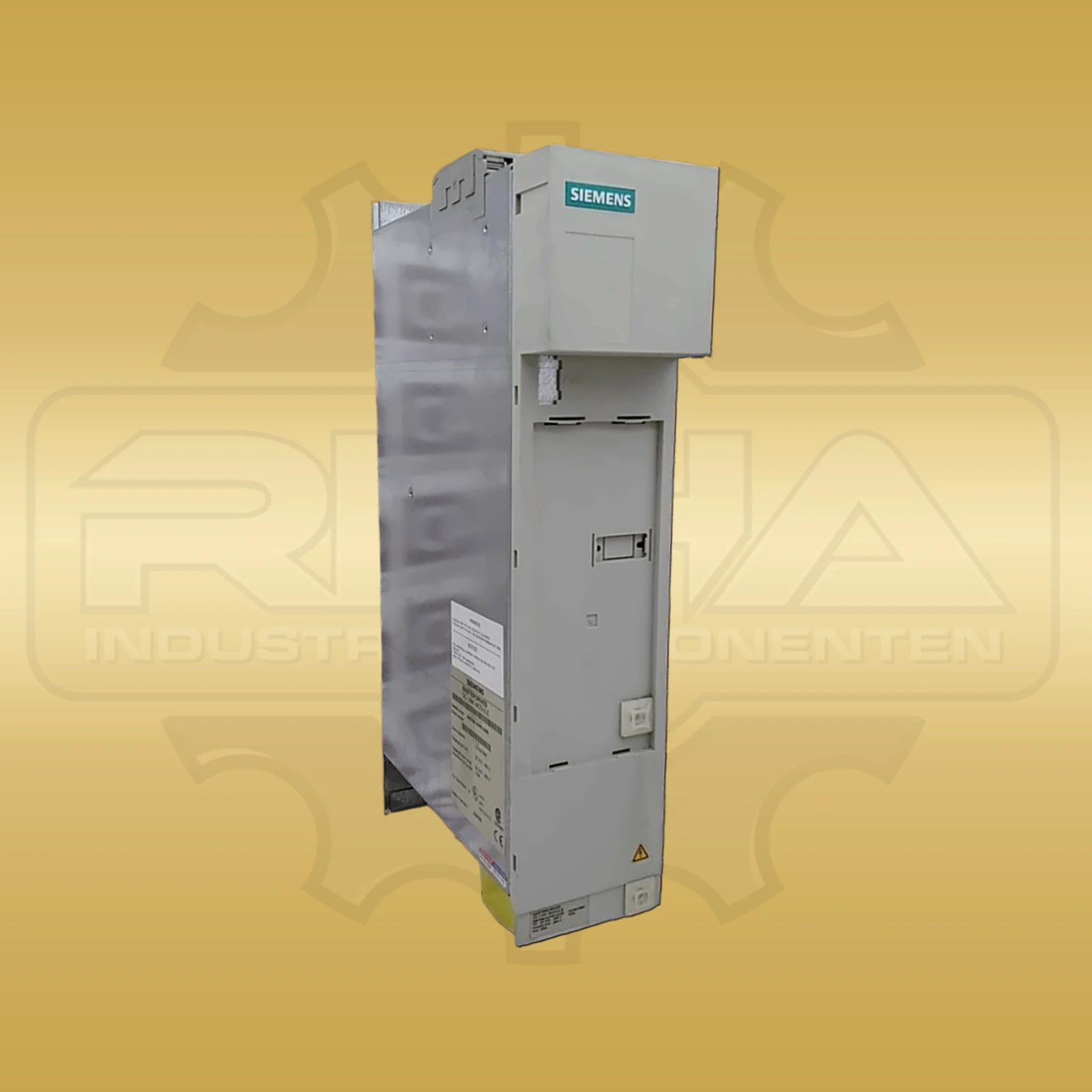

Kupferschienen mit 3 × 10 mm Querschnitt führt das Siemens 6SE7090-0XP87-3CR0 auf einen Klemmenanschluss für Leitungen bis 50 mm². Damit verbindet das Koppelmodul den Zwischenkreis von SIMOVERT MASTERDRIVES Compact PLUS Einspeiseeinheiten mit Geräten, die nicht direkt an die Schienen angeschlossen werden können. Die Baugruppe ist für eine Bemessungs-Zwischenkreisspannung von 510 bis 650 V DC ausgelegt; für diesen Bereich gilt eine dokumentierte Toleranz von minus 15 bis plus 10 Prozent. Ihr Bemessungsstrom beträgt 120 A. Kurzzeitig darf der Zwischenkreisstrom für 250 Millisekunden bis auf 360 A steigen. Bei einer 100-kW-Einspeiseeinheit werden aufgrund des Bemessungs-Zwischenkreisstroms von 230 A zwei Koppelmodule eingesetzt. Je ein Modul sitzt rechts und links, wobei jeder Abzweig auf höchstens 120 A begrenzt bleibt. Für Compact PLUS Einspeiseeinheiten mit 15 oder 50 kW beschreibt die Anwendung das Koppelmodul ebenfalls als Übergang zwischen Kupferschiene und Leitung. Der elektrische Aufbau ist klar abgegrenzt: Das Modul übernimmt weder Motorregelung noch Steuerungsfunktionen, sondern stellt ausschließlich die belastbare Zwischenkreisverbindung bereit. Kühlluft ist für die Baugruppe nicht erforderlich. Die Klemmen nehmen Leitungen mit maximal 50 mm² Querschnitt auf, während auf der Compact-PLUS-Seite die dreiteilige Kupferschiene den Zwischenkreis führt. Bei der 100-kW-Anordnung verteilt sich der Zwischenkreis auf zwei baugleiche Module mit jeweils 120 A. Die vollständige Bestellnummer kennzeichnet genau diese Compact-PLUS-Ausführung und verhindert eine Verwechslung mit Leistungs- oder Steuermodulen derselben Antriebsfamilie. Das Koppelmodul misst 90 × 360 × 260 mm und wiegt 2,6 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMOVERT MASTERDRIVES Compact PLUS |
| Hersteller-/Bestell-/Identnummer | 6SE7090-0XP87-3CR0 |
| Geräteart | Koppelmodul / Zwischenkreismodul |
| Einsatzform | Compact PLUS Einspeiseeinheiten |
| Zwischenkreisspannung | 510–650 V DC |
| Spannungstoleranz | −15 % / +10 % |
| Bemessungsstrom | 120 A |
| Kurzzeitstrom | 360 A für 250 ms |
| Schienenanschluss | Kupferschienen 3 × 10 mm |
| Leitungsquerschnitt | bis 50 mm² |
| Kühlluftbedarf | nicht erforderlich |
| Abmessungen | 90 × 360 × 260 mm |
| Gewicht | 2,6 kg |
Ähnliche Artikel
Zum Shop Beispielbild

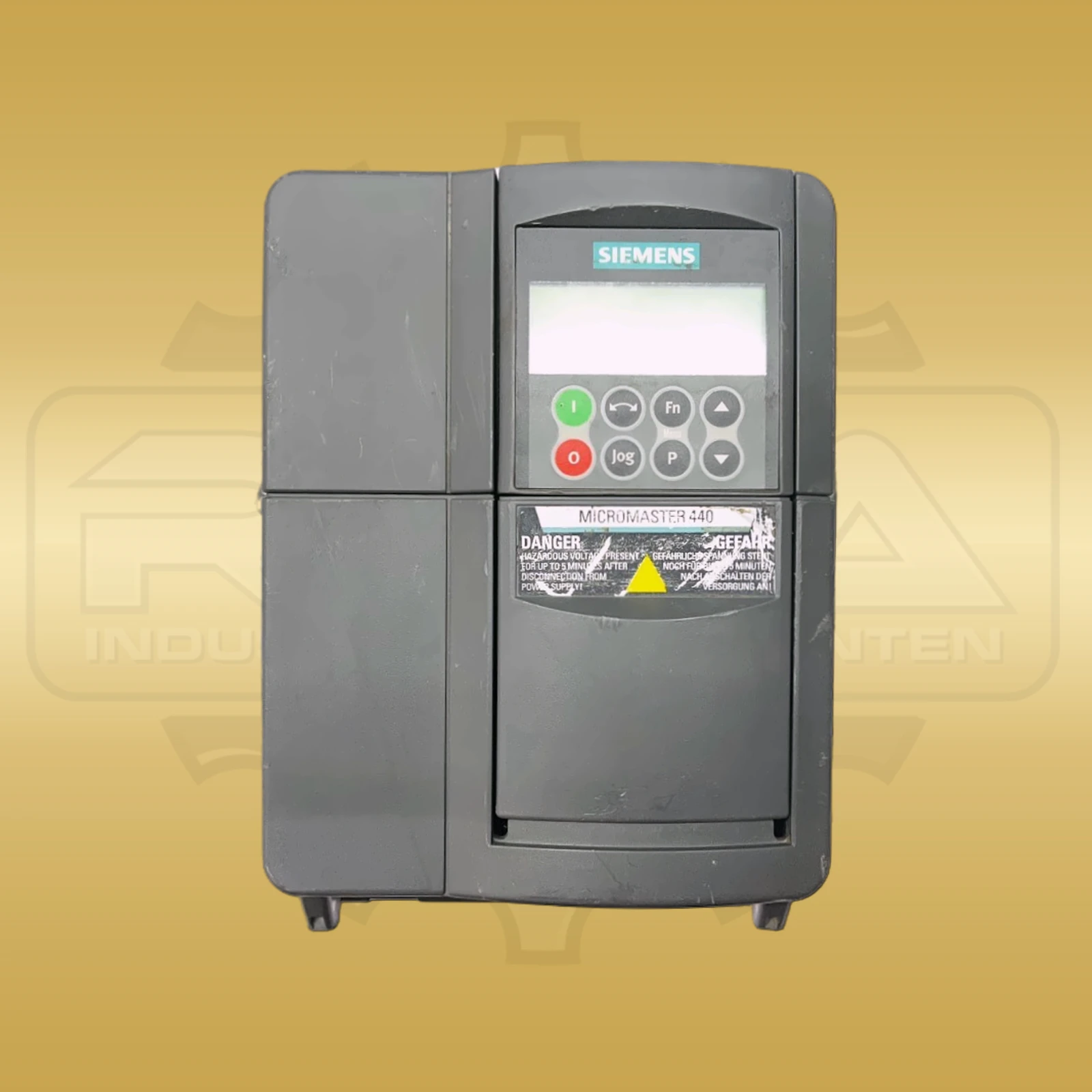

Beispielbild Siemens 6SE6440-2UD23-0BA1
570,00 €
Beispielbild Siemens 6SL3055-0AA00-3BA0
1.080,00 €

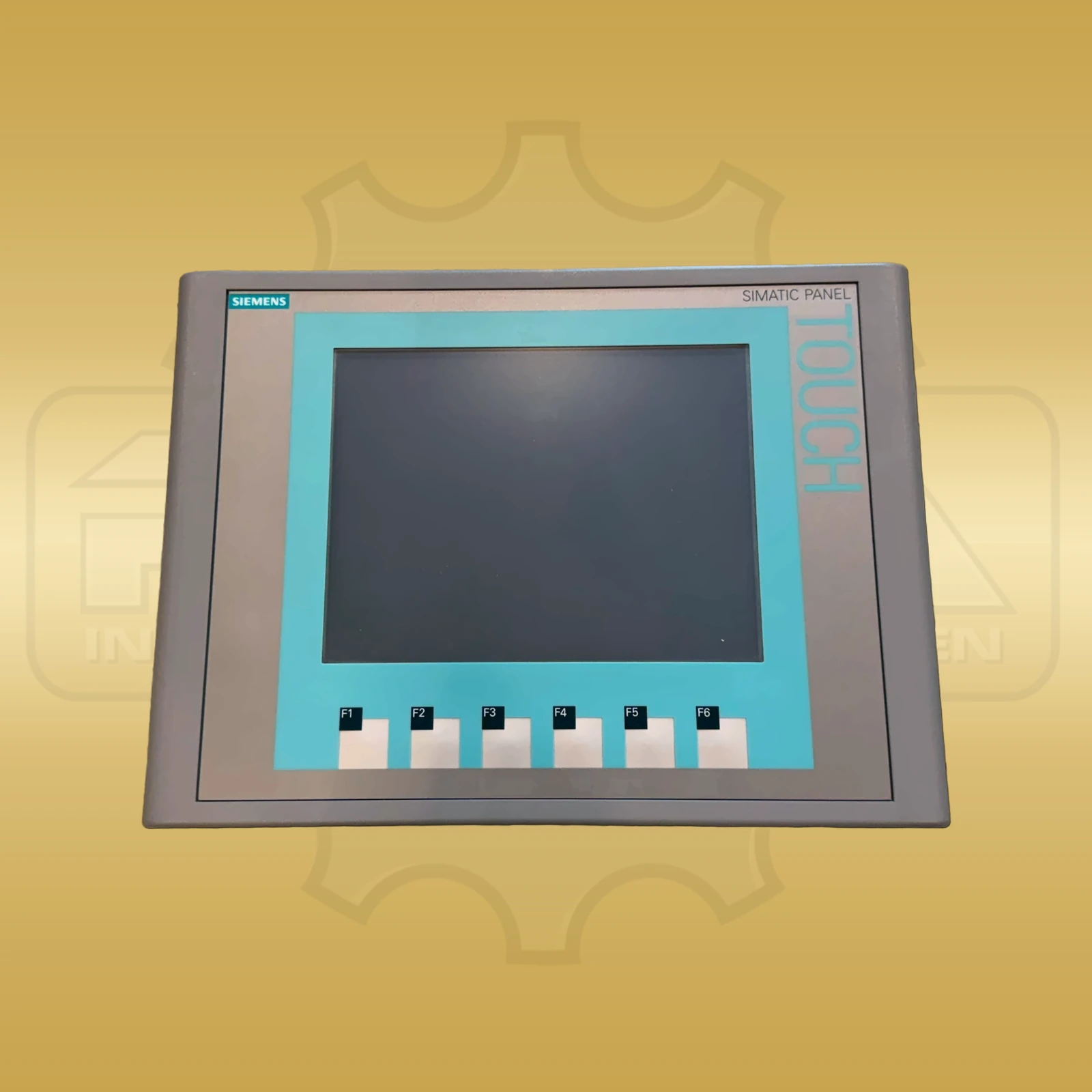

Beispielbild Siemens 6AV6647-0AC11-3AX0
530,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Wofür wird das Siemens 6SE7090-0XP87-3CR0 verwendet?
Das Koppelmodul verbindet die Zwischenkreis-Kupferschienen einer Compact PLUS Einspeiseeinheit mit Leitungen zu Geräten, die nicht direkt an die Schienen angeschlossen werden können.
Welche elektrische Belastung ist für das Koppelmodul dokumentiert?
Der Bemessungsstrom beträgt 120 A bei 510 bis 650 V DC. Für 250 Millisekunden ist ein Kurzzeitstrom von 360 A angegeben.
