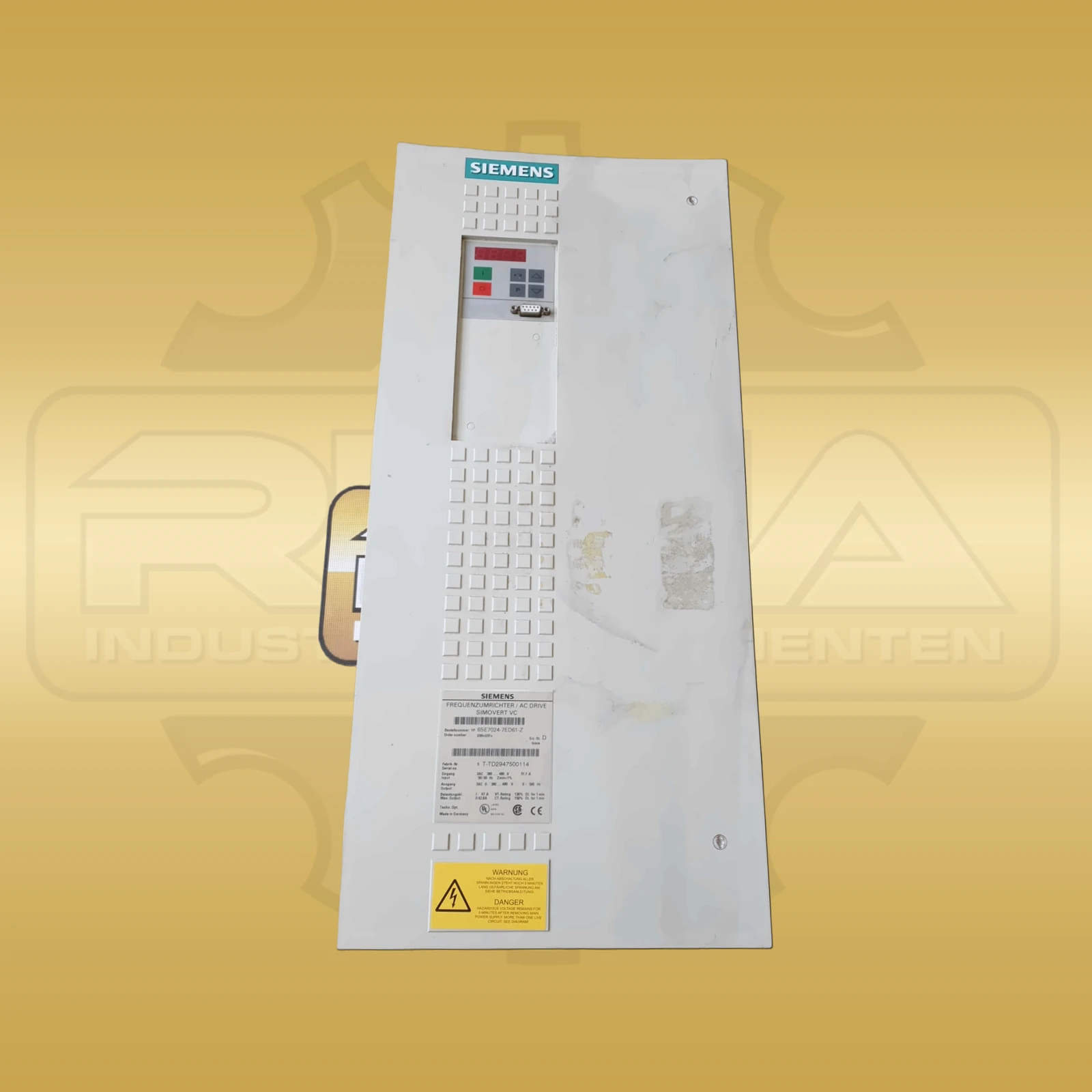

SIMOVERT MASTERDRIVES Vector-Control-Frequenzumrichter

Siemens 6SE7024-7ED61-Z

7.290,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Lieferbar · Versand in ca. 3–5 Werktagen
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Serielle Kommunikation über RS232 oder RS485, vier bidirektionale digitale Ein-/Ausgänge und zwei analoge Eingänge bilden zentrale Anschlusspunkte des Siemens 6SE7024-7ED61-Z. Der kompakte Vector-Control-Umrichter gehört zur Reihe SIMOVERT MASTERDRIVES und verarbeitet zusätzlich zwei analoge Ausgänge, einen Pulse-Encoder-Eingang sowie einen Eingang für Motortemperatursensoren vom Typ KTY84 oder PTC. Diese Schnittstellen sind Bestandteil der CUVC-Regelung und ordnen das Gerät innerhalb der antriebsnahen Steuerungs- und Signalverarbeitung ein.

Die Ausführung arbeitet an einer dreiphasigen Eingangsspannung von 380 bis 480 V. Bei einem Ausgangsbemessungsstrom von 47 A beträgt der Eingangsbemessungsstrom 51,7 A; für die Antriebsauslegung sind 22 kW Bemessungsleistung dokumentiert. Die Ausgangsspannung reicht von 0 V bis zur jeweiligen Eingangsbemessungsspannung. Für den Eingang gelten 50 oder 60 Hz mit einer Toleranz von ± 6 Prozent. Abhängig von der Regelkennlinie reicht die Ausgangsfrequenz von 0 bis 600 Hz beziehungsweise von 8 bis 300 Hz. Der Zwischenkreis ist mit 510 bis 650 V angegeben.

Die separate Hilfsstromversorgung benötigt 24 V DC innerhalb eines Bereichs von 20 bis 30 V. Der maximale Hilfsstrombedarf beträgt in der Standardausführung 1,5 A; für die Maximalausführung werden 2,5 A genannt. Die einstellbare Pulsfrequenz liegt zwischen 1,5 und 16 kHz. Der Wirkungsgrad im Nennbetrieb liegt bei mindestens 0,98. Bei 2,5 kHz entstehen 0,73 kW Verlustleistung, während der Kühlluftbedarf 0,054 m³/s beträgt. Für die luftgekühlte Bauform D sind IP20, 65 dB(A) Schalldruckpegel und Abmessungen von 270 × 600 × 350 mm ausgewiesen. Das Gerätegewicht beträgt ungefähr 32 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMOVERT MASTERDRIVES Vector Control
Hersteller-/Bestell-/Identnummer 6SE7024-7ED61-Z
Geräteart Vector-Control-Frequenzumrichter, Kompaktgerät

Leistungsdaten

Eingangsbemessungsspannung 3 AC 380 bis 480 V
Ausgangsbemessungsspannung 3 AC 0 V bis Eingangsbemessungsspannung
Eingangsbemessungsfrequenz 50/60 Hz ± 6 %
Eingangsbemessungsstrom 51,7 A
Ausgangsbemessungsstrom 47 A
Bemessungsleistung 22 kW
Zwischenkreisspannung 510 bis 650 V
Hilfsstromversorgung 24 V DC (20 bis 30 V)
Pulsfrequenz 1,5 bis 16 kHz
Verlustleistung 0,73 kW bei 2,5 kHz

Einbau und Umgebung

Kühlluftbedarf 0,054 m³/s
Bauform D, luftgekühlt
Schutzart IP20

Maße und Gewicht

Abmessungen 270 × 600 × 350 mm (B × H × T)
Gewicht ca. 32 kg

Weitere Angaben

Schalldruckpegel 65 dB(A)

Siemens SIMOVERT MASTERDRIVES VC Fehlercodes

Alle 227 Fehlercodes ansehen
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6SE7024-7ED61-Z

Kontakt aufnehmen
Welche elektrischen Bemessungsdaten gelten für Siemens 6SE7024-7ED61-Z?

Der Umrichter ist für 3 AC 380 bis 480 V ausgelegt. Der Ausgangsbemessungsstrom beträgt 47 A, die dokumentierte Bemessungsleistung 22 kW.

Welche mechanische Bauform hat Siemens 6SE7024-7ED61-Z?

Die luftgekühlte Bauform D misst 270 × 600 × 350 mm (B × H × T) und wiegt ungefähr 32 kg.
