Siemens 6SC6520-4AA02
9.980,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

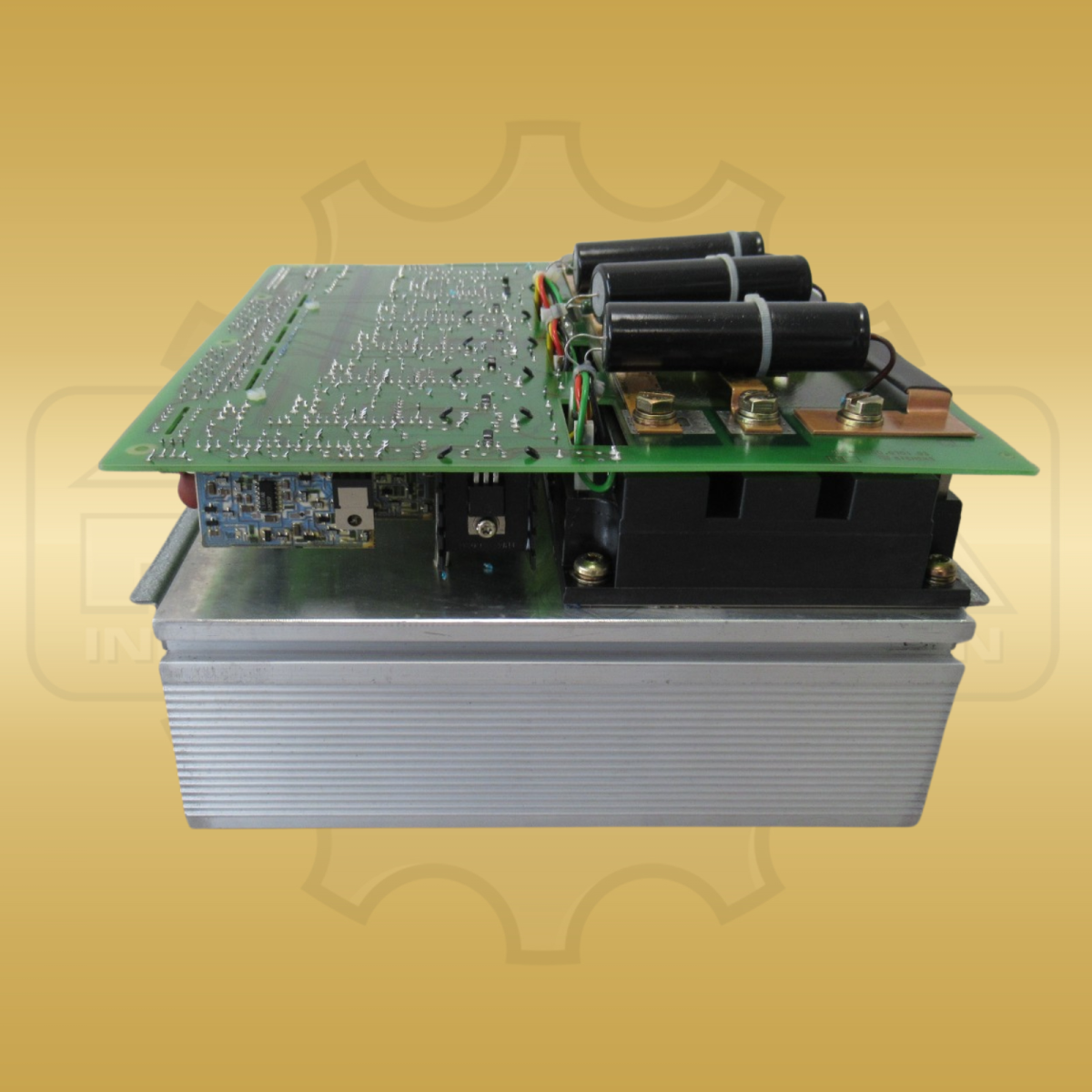

Der Siemens 6SC6506-0AF02 ist als kompaktes Leistungsteil für den SIMODRIVE-690-AC-Hauptspindelantrieb mit 60 A zugeordnet. Diese Gerätezuordnung grenzt das angebotene Modul klar von Erweiterungs- oder Interface-Baugruppen der Reihen 650 und 660 ab. Im originalen Siemens-Handbuch ist die 60-A-Stromklasse als H60 aufgeführt; innerhalb des modularen Leistungsteils benötigt diese Klasse drei Steckplätze. Das Handbuch beschreibt den Hauptspindelantrieb als dreiphasigen, digital geregelten Antrieb mit geschlossener und offener Regelstruktur. Zur Regelung gehören Drehzahlregler, Hochlaufgeber, Feldschwächkennlinie, unterlagerter Drehmomentregelkreis, Wechselrichter-Ansteuerung und Ablaufsteuerung. Die Motorspannung wird durch Pulsweitenmodulation erzeugt. Der Istwert der Drehzahl stammt von einem Geber an der Motorwelle, während die Regelung feldorientiert arbeitet. Der Hauptspindel-Wechselrichter wird aus einem Zwischenkreis mit 575 V DC versorgt. Für die SIMODRIVE-690-Systemumgebung nennt Siemens 3 AC 380 V mit −10/+15 Prozent Toleranz und 50 bis 60 Hz. Die Hauptspindel-Ausgangsspannung beträgt 3 AC 430 V, der dokumentierte Frequenzbereich 0 bis 300 Hz. Der Wirkungsgrad im Nennbetrieb liegt bei ungefähr 95 Prozent. Die zulässige Umgebungstemperatur reicht von 0 bis 40 °C; die Kühlung erfolgt mit Zwangsluft. Bis 1000 m Aufstellhöhe gelten die angegebenen Lastwerte ohne Reduzierung. Das Modul ist damit ein eindeutig eingeordnetes Leistungsteil für die Instandhaltung vorhandener 690er-Hauptspindelantriebe und keine universelle Erweiterungsbaugruppe. Diese Systemwerte beschreiben die Einbindung des 60-A-Leistungsteils und dürfen nicht als separate Typenschlüsselmerkmale ausgelegt werden. Für einen Ersatz müssen vollständige Bestellnummer, H60-Stromklasse, Steckplatzbedarf, Zwischenkreis, Motor- und Geberanschlüsse sowie die vorhandene SIMODRIVE-690-Konfiguration übereinstimmen.
Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMODRIVE 690 |
| Hersteller-/Bestell-/Identnummer | 6SC6506-0AF02 |
| Geräteart | Kompaktes AC-Hauptspindel-Leistungsteil |
| Stromklasse | 60 A |
| Handbuch-Kenncode der Stromklasse | H60 |
| Erforderliche Steckplätze der H60-Klasse | 3 |
| Antriebsart | Dreiphasiger Hauptspindelantrieb |
| Regelungsstruktur | Digitale Regelung mit geschlossenem und offenem Regelkreis |
| Modulationsverfahren | Pulsweitenmodulation |
| Drehzahlrückführung | Geber an der Motorwelle |
| Regelungsprinzip | Feldorientierte Regelung |
| System-Zwischenkreisspannung | 575 V DC |
| System-Versorgungsspannung | 3 AC 380 V, −10/+15 % |
| System-Netzfrequenz | 50–60 Hz |
| Hauptspindel-Ausgangsspannung | 3 AC 430 V |
| Hauptspindel-Ausgangsfrequenz | 0–300 Hz |
| System-Wirkungsgrad im Nennbetrieb | ca. 95 % |
| Zulässige System-Umgebungstemperatur | 0 bis 40 °C |
| System-Kühlung | Zwangsluftkühlung |
