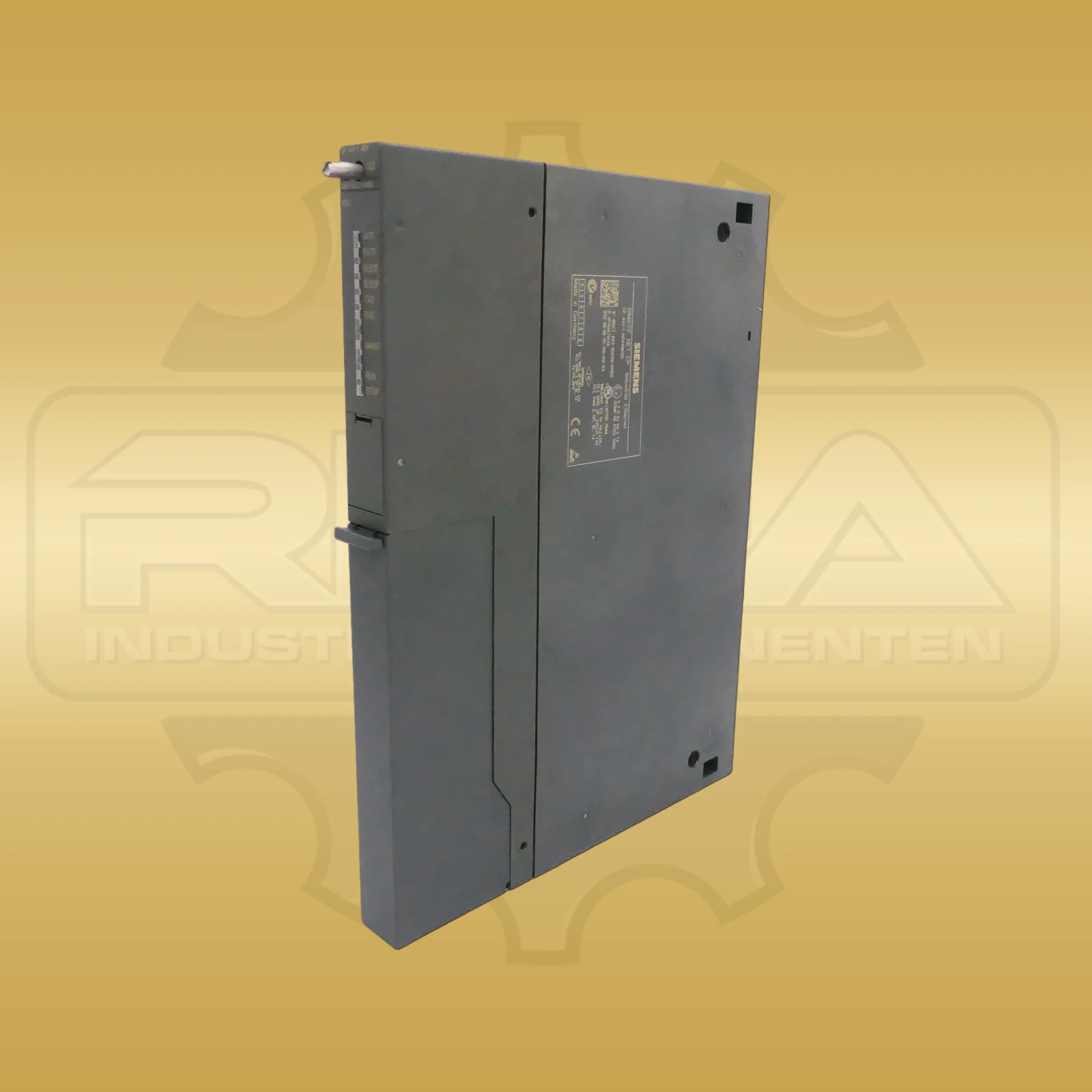

Beispielbild Siemens 6GK7443-1GX20-0XE0
360,00 €
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

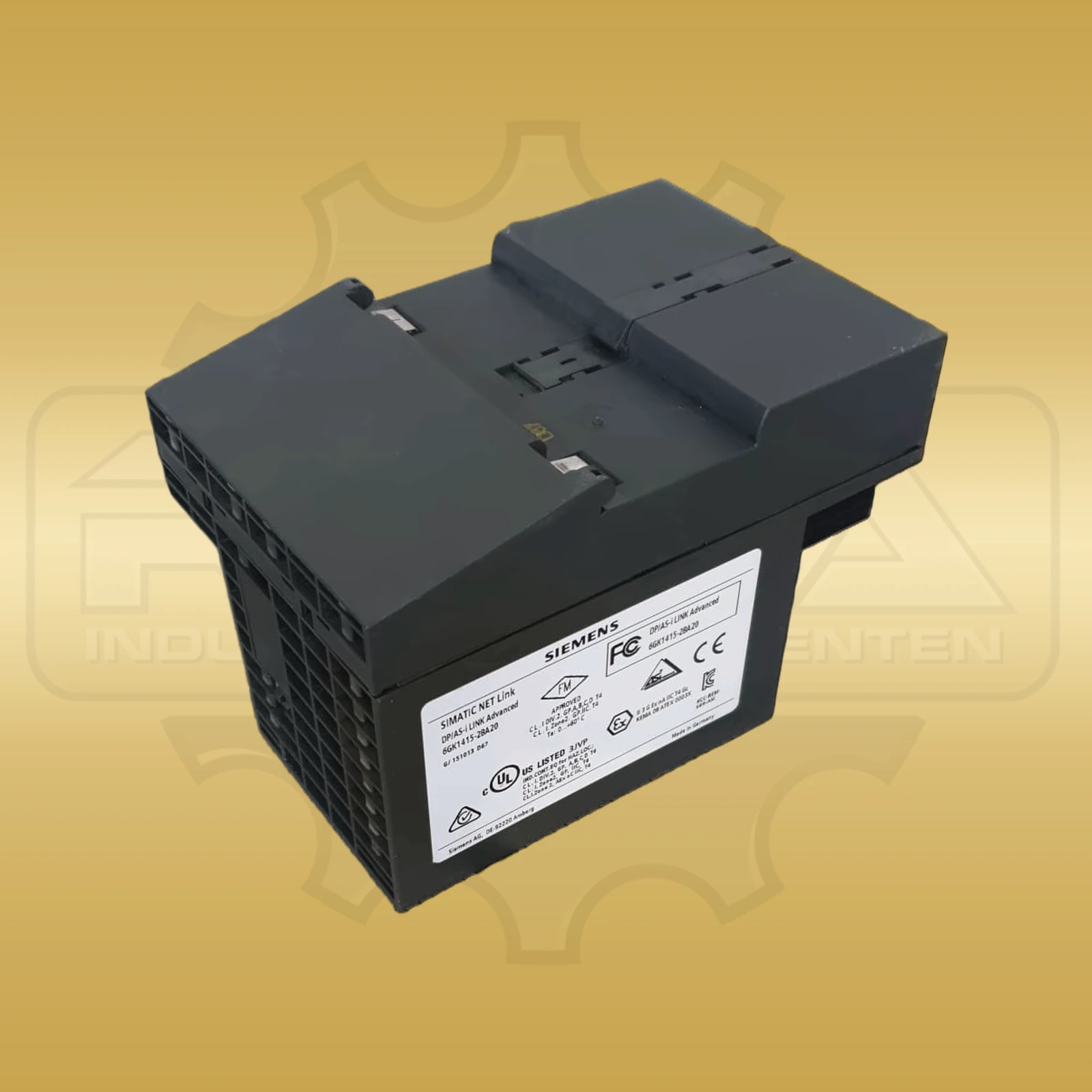

Mit einer optionalen Versorgung von 24 V DC oder direkt über AS-Interface übernimmt das Siemens 6GK1415-2BA20 die Kopplung zweier AS-i-Stränge an PROFIBUS DP. Das DP/AS-i LINK Advanced ist als Doppelmaster ausgeführt und unterstützt die AS-Interface-Spezifikation V3.0 sowie das Masterprofil M4. Pro AS-i-Schnittstelle lassen sich bis zu 62 Slaves verwalten; für 31 Slaves nennt Siemens eine Buszykluszeit von 5 ms, für 62 Slaves 10 ms. Für die Einbindung stehen neben den beiden AS-i-Anschlüssen eine RS-485-Schnittstelle und eine Industrial-Ethernet-Schnittstelle bereit. PROFIBUS, TCP/IP und SNMP gehören zu den unterstützten Protokollen. Digitale E/A-Daten sind über Prozessabbild oder Peripherieadressen zugänglich, analoge E/A-Daten zusätzlich über Datensatztransfer. Ein integrierter Webserver, E-Mail-Diagnose, galvanische Trennung und die dokumentierte Redundanzfähigkeit in Verbindung mit Y-Link ergänzen die Kommunikationsfunktionen. Die galvanische Trennung trennt die Kommunikationsbereiche elektrisch. Digitale und analoge E/A-Daten werden dabei strukturiert je nach Datenart über Prozessabbild, Peripherieadressen oder Datensatztransfer systemseitig angebunden. Die Bedienung erfolgt über ein vollgrafisches, beleuchtetes LCD mit 128 × 64 Pixeln. Ergänzende LEDs zeigen unter anderem SF, BF, ON, APF, CER, AUP und CM an. Zur Konfiguration sind Bedienanzeige, Webserver, STEP 7, GSD und Kommandoschnittstelle vorgesehen. Das IP20-Gehäuse misst 90 × 132 × 88,5 mm und wird auf eine 35-mm-Hutschiene aufgeschnappt. Der zulässige Betrieb auf horizontaler Montageschiene reicht von 0 bis 60 °C. Bei maximal 250 mA Stromaufnahme beträgt die Verlustleistung 7,5 W; das Nettogewicht liegt bei 0,563 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMATIC NET DP/AS-i LINK Advanced |
| Hersteller-/Bestell-/Identnummer | 6GK1415-2BA20 |
| Geräteart | PROFIBUS-DP/AS-Interface-Gateway |
| Masterausführung | Doppelmaster mit Display |
| AS-Interface-Spezifikation | V3.0 |
| AS-Interface-Masterprofil | M4 |
| Schnittstellen | 2 × AS-Interface, 1 × RS 485, 1 × Industrial Ethernet |
| Unterstützte Protokolle | PROFIBUS, TCP/IP und SNMP |
| Spannungsversorgung | über AS-Interface oder optional 24 V DC |
| Stromaufnahme | max. 250 mA bei 30 V beziehungsweise 24 V AS-i Power24V |
| Verlustleistung | 7,5 W |
| Schutzart | IP20 |
| Anzeige | vollgrafisches, beleuchtetes LCD mit 128 × 64 Pixeln |
| AS-i-Slaves | max. 62 je AS-Interface |
| AS-i-Buszykluszeit | 5 ms bei 31 Slaves; 10 ms bei 62 Slaves |
| Umgebungstemperatur im Betrieb | 0 bis 60 °C bei horizontaler Montageschiene |
| Montage | Schnappbefestigung auf 35-mm-Hutschiene |
| Abmessungen | 90 × 132 × 88,5 mm (B × H × T) |
| Gewicht | 0,563 kg |
Ähnliche Artikel
Zum Shop Beispielbild

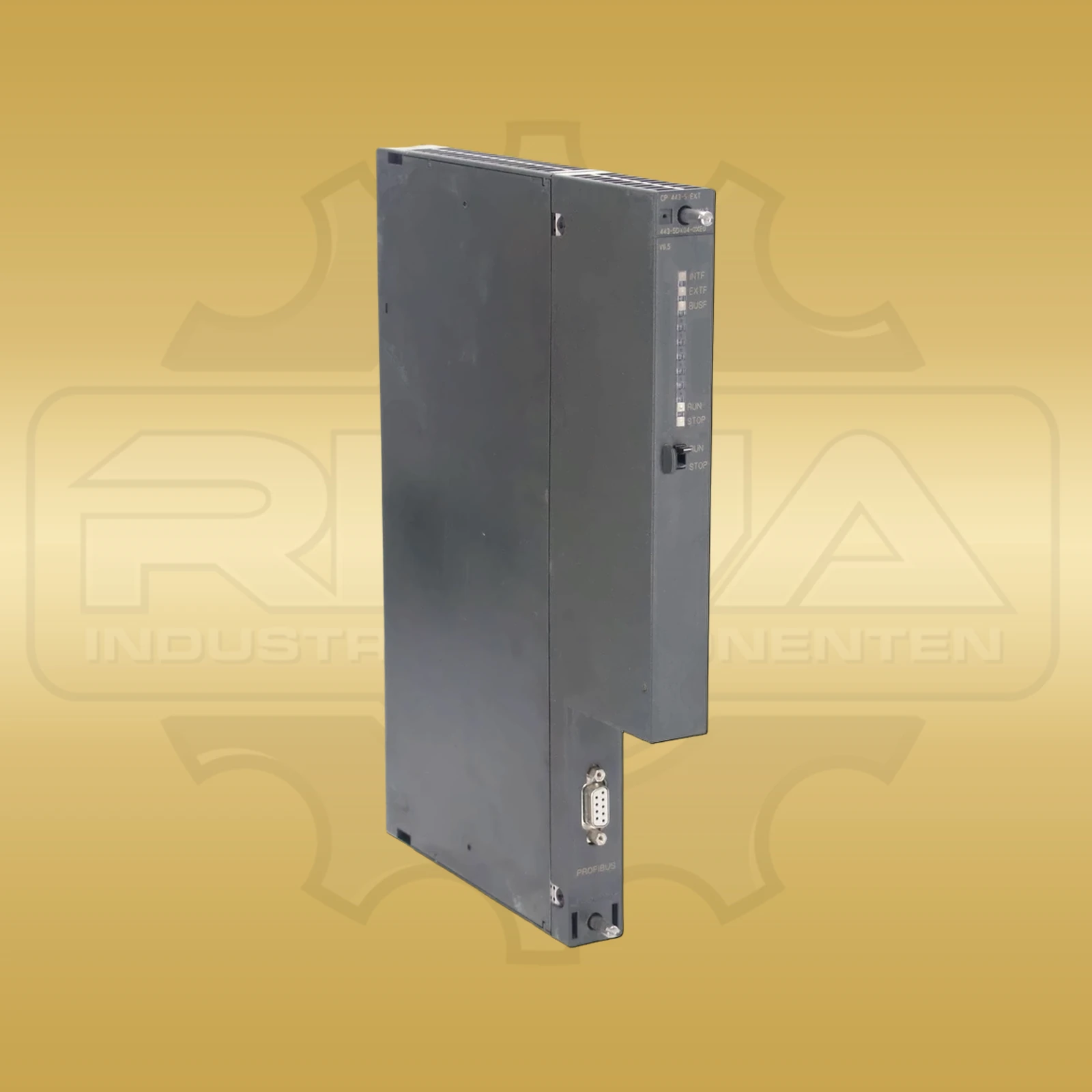

Beispielbild Siemens 6GK7443-5DX04-0XE0
90,00 €

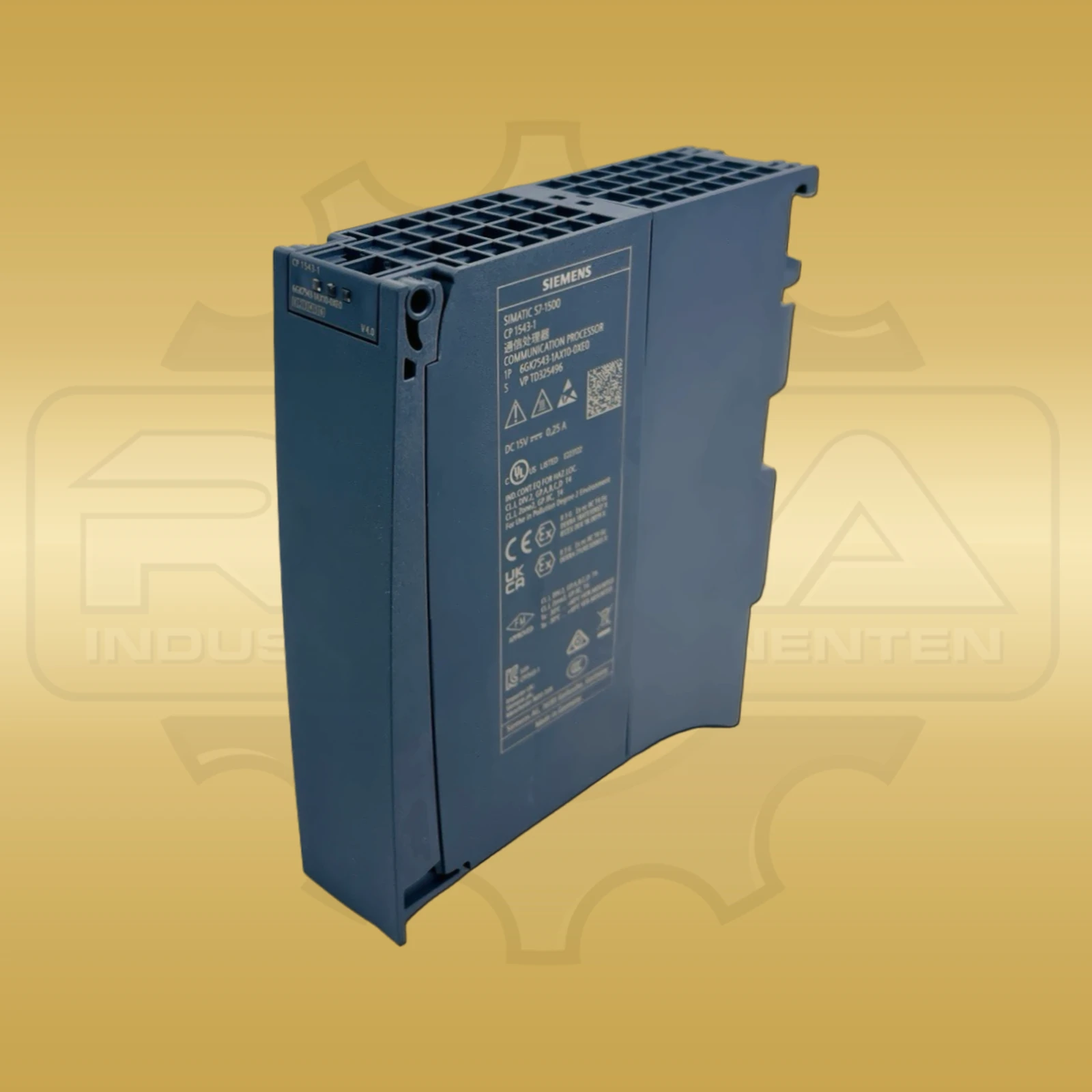

Beispielbild Siemens 6GK7543-1AX10-0XE0
Preis auf Anfrage

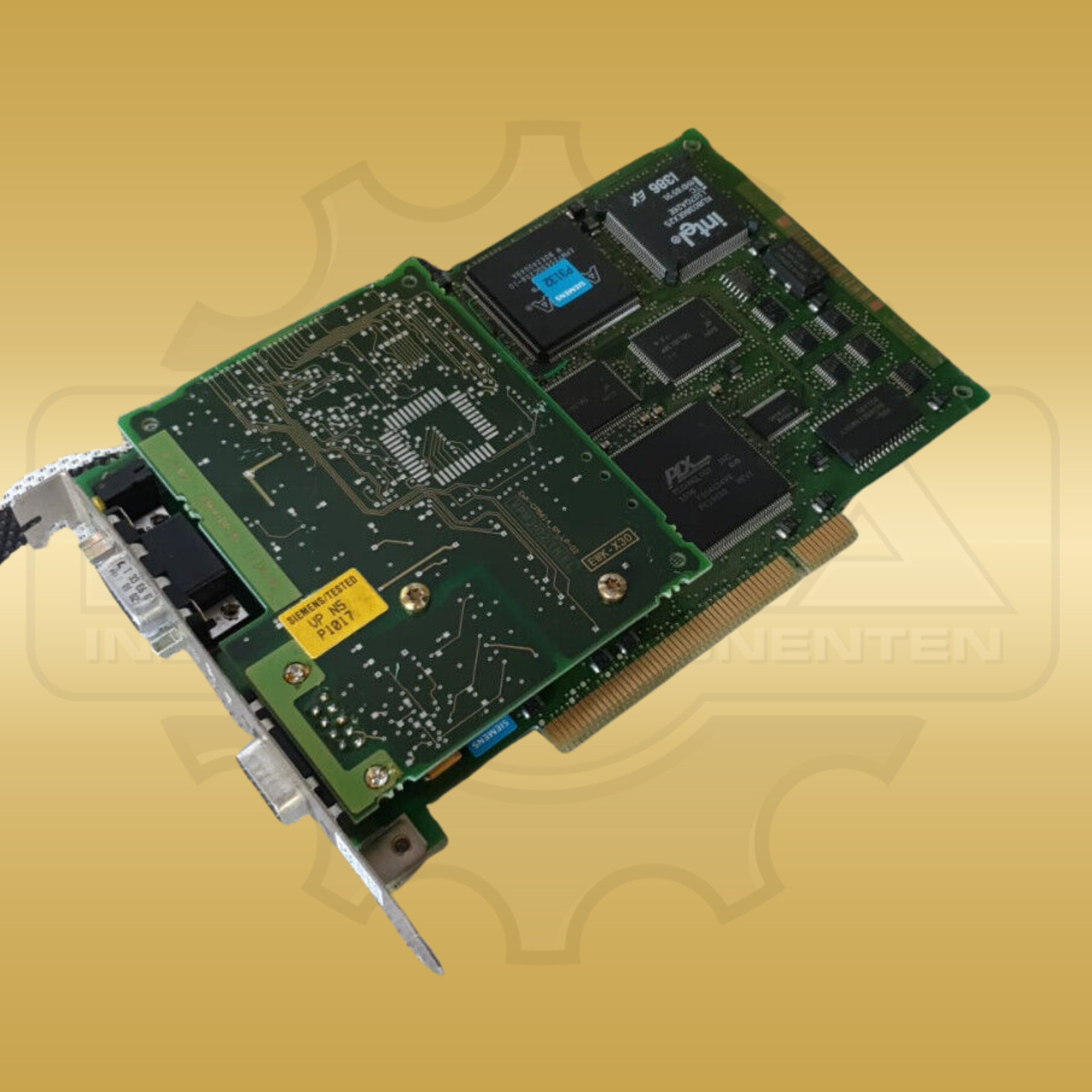

Beispielbild Siemens CP5614-8M-FBG
1.510,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Netzwerke verbindet das Siemens 6GK1415-2BA20?
Das DP/AS-i LINK Advanced koppelt PROFIBUS DP mit zwei AS-Interface-Strängen und arbeitet als AS-i-Doppelmaster.
Wie wird das Siemens 6GK1415-2BA20 konfiguriert?
Für die Konfiguration sind die integrierte Bedienanzeige, der Webserver, STEP 7, eine GSD-Datei und die Kommandoschnittstelle dokumentiert.
