SINUMERIK 800 DMP-Ein-/Ausgabemodul
180,00 €
exkl. MwSt.
Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

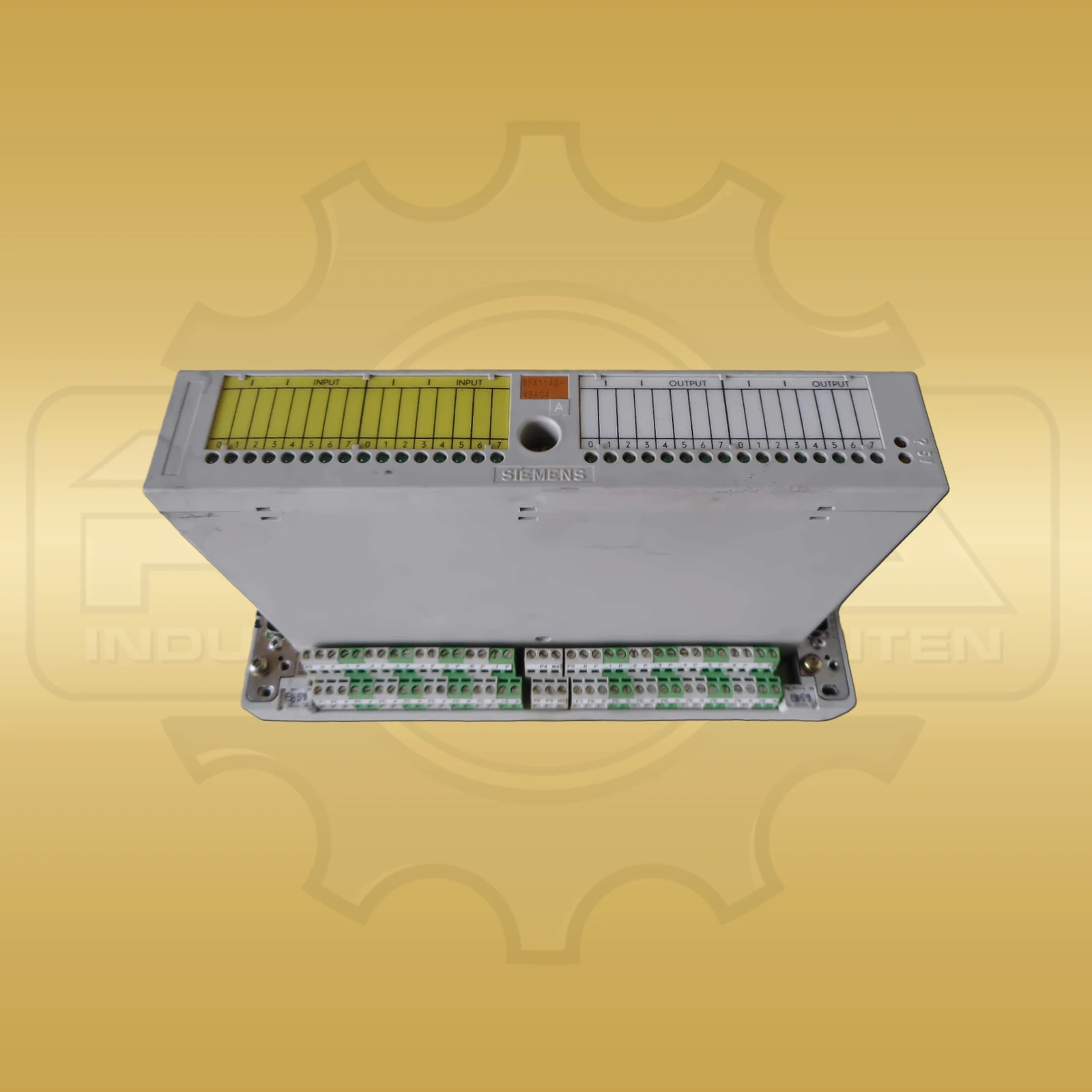

Mit der auf einen DMP-Terminalblock gesteckten Bauform ordnet sich Siemens 6FX1142-4BA04 als digitales Ein-/Ausgabemodul der Reihe SINUMERIK 800 ein. Die Baugruppe umfasst 16 Eingänge und 16 Ausgänge; beide Kanalgruppen sind potentialgetrennt ausgeführt. Für die Elektronik ist eine Versorgung mit 24 V vorgesehen. Aus dieser Spannung wird intern die 5-V-Logikversorgung gebildet, deren zulässiger Bereich zwischen 4,75 und 5 V liegt. Zwei Kontrollanzeigen unterstützen die unmittelbare elektrische Einordnung: Gelb signalisiert die Logikspannung innerhalb des Toleranzbereichs, Rot kennzeichnet eine unter 15 V abgesunkene Elektronikversorgung oder einen Übertragungsfehler.
Ergänzend besitzt das Modul Statusanzeigen für die einzelnen Ein- und Ausgangskanäle. Die Typcodierung wird am zugehörigen Terminalblock über die Schalterstellungen 1 und 7 festgelegt; am Modul selbst lässt sich diese Stellung nicht verändern. Auf der Ausgangsseite sind +24 V und 2 A je Ausgang angegeben, ergänzt um einen Gleichzeitigkeitsfaktor von 0,5 je Byte. Die mechanische Sicherung auf dem Terminalblock erfolgt über eine Schraubverbindung. Mit 220 × 140 × 40 mm und 0,70 kg bleibt die Baugruppe innerhalb der kompakten DMP-Bauform.
Die vollständige Artikelkennung grenzt diese potentialgetrennte Ausführung von den früheren Varianten der 6FX1142-Familie ab. Für den Abgleich vorhandener Unterlagen sind insbesondere Kanalzahl, Codierschalter, Versorgung und die Abmessungen entscheidend.
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Siemens |
|---|---|
| Produktreihe | SINUMERIK 800 |
| Hersteller-/Bestell-/Identnummer | 6FX1142-4BA04 |
| Geräteart | DMP-Ein-/Ausgabemodul |
| Elektronikversorgung | 24 V DC |
|---|---|
| Unterspannungsschwelle | unter 15 V |
| Logikversorgung | 5 V, intern aus 24 V erzeugt |
| Toleranzbereich Logikspannung | 4,75–5 V |
| Ausgangsspannung | +24 V |
| Ausgangsstrom | 2 A |
| Digitale Eingänge | 16 |
|---|---|
| Digitale Ausgänge | 16 |
| Abmessungen | 220 × 140 × 40 mm |
|---|---|
| Gewicht | 0,70 kg |
| Signaltrennung | Ein- und Ausgänge potentialgetrennt |
|---|---|
| Modulcodierung | Codierschalter I: 1; Codierschalter II: 7 |
| Statusanzeigen | Kanalbezogene Anzeigen für Ein- und Ausgänge |
| Kontrollanzeigen | Rot und Gelb |
| Gleichzeitigkeitsfaktor | 0,5 je Byte |
| Mechanische Sicherung | Schraubbefestigung auf dem DMP-Terminalblock |
| Produktstatus (Hersteller) | Abgekündigt seit 30.09.2017 |
|---|---|
| Statistische Warennummer | 85389091 |
| Ursprungsland | Deutschland |
| Ausfuhrkennzeichen (AL) | N |
| ECCN | N |
Herstellerangaben zur Bestellnummer 6FX1142-4BA04, Stand 20.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.
Maschinenstillstand?
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenHersteller/EU Verantwortliche Person
Siemens 6FX1142-4BA04 umfasst 16 digitale Eingänge und 16 digitale Ausgänge; die Ein- und Ausgangskanäle sind potentialgetrennt ausgeführt.
Für Siemens 6FX1142-4BA04 sind am DMP-Terminalblock die Codierschalterstellungen 1 und 7 vorgesehen.
