Produktbeschreibung

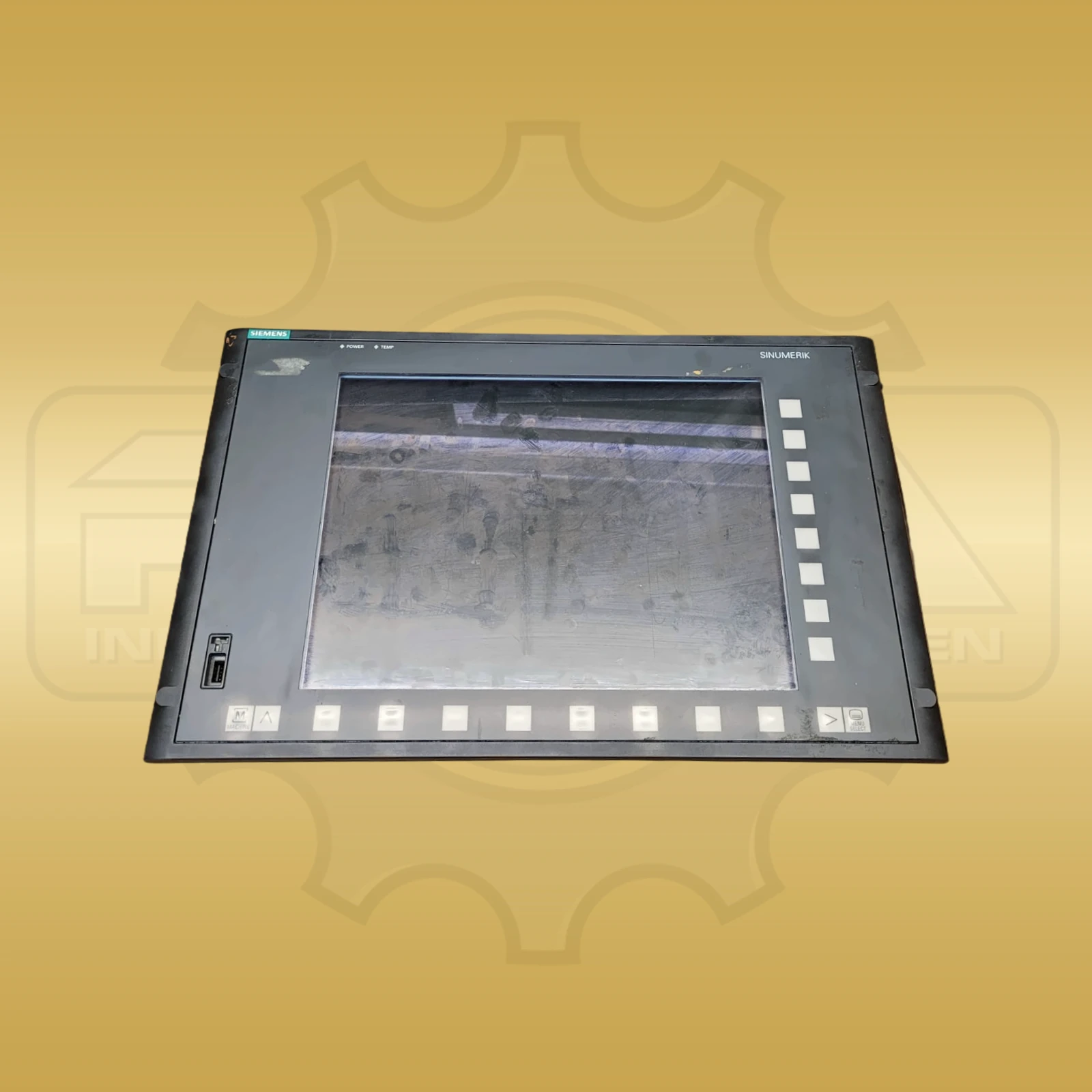

Die Siemens 6FC5203-0AF03-0AA0 ist die SINUMERIK-Bedientafelfront OP 015 für CNC-Bedienplätze. Das Siemens-Gerätehandbuch bindet diese genaue Artikelnummer an das OP-015-Panel mit 15-Zoll-TFT-Farbdisplay und einer Auflösung von 1024 × 768 Pixeln im XGA-Format. Die Bedienoberfläche besitzt eine Folientastatur mit 8 + 4 horizontal angeordneten und 8 vertikalen Softkeys. Für Eingaben kann die CNC-Volltastatur KB 483C verwendet werden. Zwei Statusanzeigen melden Stromversorgung und Übertemperatur; zusätzlich steht an der Front eine USB-Schnittstelle zur Verfügung. Siemens führt das Panel im 19-Zoll-Einbauformat mit sieben Höheneinheiten. Der erforderliche Montageausschnitt beträgt 450 × 290 mm. Die Befestigung erfolgt von der Rückseite mit speziellen Spannelementen, die das Panel in der Montagewand halten. Das 19-Zoll-Format ordnet Display, Funktionstasten und Statusanzeigen in einer geschlossenen Front an; die rückseitigen Anschlüsse liegen nach dem Einbau innerhalb der Montagewand. Für die Gerätefront ist Schutzart IP65 dokumentiert, während die rückseitige Elektronik als Einbaukomponente im Schaltschrank liegt. Die OP 015 kann in den von Siemens beschriebenen SINUMERIK-Konfigurationen mit PCU oder TCU verbunden werden; die Versorgung erfolgt dabei über die jeweilige Rechnereinheit. Der technische Datensatz nennt 5 V DC Eingangsspannung und maximal 24 W Leistungsaufnahme. Die zulässige Umgebungsklasse ist 3K5; Kondensation und Vereisung sind ausgeschlossen, die untere Betriebstemperatur beträgt 0 °C. Das Bedienpanel ist kein Touchscreen: Die Bedienung erfolgt über die Folientasten und gegebenenfalls die separate CNC-Tastatur. Für die exakte Bestellnummer sind 483 × 310 × 52 mm Geräteabmessungen und 7 kg Gewicht dokumentiert.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SINUMERIK OP 015 |
| Hersteller-/Bestell-/Identnummer | 6FC5203-0AF03-0AA0 |
| Geräteart | CNC-Bedientafelfront |
| Display | 15-Zoll-TFT-Farbdisplay |
| Auflösung | 1024 × 768 Pixel, XGA |
| Bedienelemente | Folientastatur mit Softkeys |
| Horizontale Softkeys | 8 + 4 |
| Vertikale Softkeys | 8 |
| Statusanzeigen | Stromversorgung und Übertemperatur |
| Frontschnittstelle | USB |
| Einbauformat | 19 Zoll, 7 HE |
| Montageausschnitt | 450 × 290 mm |
| Befestigung | Rückseitige Spannelemente |
| Eingangsspannung | 5 V DC über PCU, TCU oder VL-Empfänger |
| Leistungsaufnahme | Maximal 24 W |
| Schutzart | Front IP65, Rückseite IP00 |
| Abmessungen | 483 × 310 × 52 mm |
| Gewicht | 7 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Siemens 1FK6063-6AF71-1EB0
1.500,00 €
Beispielbild Siemens 1FK6083-6AF21-1TB9-Z
1.090,00 €
Beispielbild ABB 3HAC026254-001
250,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welches Display und welche Tasten besitzt die Siemens OP 015?
Die 6FC5203-0AF03-0AA0 besitzt ein 15-Zoll-TFT-Farbdisplay mit 1024 × 768 Pixeln. Die Folientastatur umfasst 8 + 4 horizontale und 8 vertikale Softkeys.
Welche Einbaumaße hat die Siemens 6FC5203-0AF03-0AA0?
Das Panel misst 483 × 310 × 52 mm. Siemens dokumentiert einen Montageausschnitt von 450 × 290 mm und die Befestigung mit rückseitigen Spannelementen.
