Siemens 6FC5203-0AF02-0AA0
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Bedienbefehle und CNC-Anzeigen stellt das Siemens 6FC5203-0AF02-0AA0 an einer SINUMERIK-Maschine bereit. Die OP012-Bedientafelfront ist als Bedienkomponente für Systemkonfigurationen mit SINUMERIK 810D, 840D und 840Di dokumentiert. Sie ist keine eigenständige CNC oder PCU: Rechenleistung, Speicher und Bedien-Software liegen in den angeschlossenen Systemkomponenten. Die Front besitzt ein 12,1-Zoll-TFT-Farbdisplay mit einer Auflösung von 800 × 600 Pixeln. Folientasten und ein Touchpad bilden die lokalen Eingabeelemente. Die Vorderseite umfasst neben dem Display die fest angeordneten Folientasten und das integrierte Touchpad. Sämtliche Bedieninformationen werden von der verbundenen PCU, TCU oder dem VL-Empfänger bereitgestellt. Für die Versorgung werden 5 V DC über PCU, TCU oder VL-Empfänger bereitgestellt; die maximale Leistungsaufnahme dieser Ausführung beträgt 21 W. Frontseitig erreicht das Gehäuse IP65, rückseitig ist IP00 angegeben. Damit sind die beiden Schutzbereiche bei der Einordnung des Ersatzteils klar voneinander zu unterscheiden. Die Umweltklasse 3K5 schließt Betauung und Eisbildung aus. Während des Betriebs gelten 0 bis 45 °C an der Front und bis 55 °C an der Rückseite. Für Lagerung und Transport ist ein Bereich von −20 bis 55 °C dokumentiert. Die relative Luftfeuchtigkeit darf bei Betrieb, Lagerung und Transport zwischen 5 und 95 Prozent liegen. Der Schalttafelausschnitt misst 450 × 290 mm. Die Frontplatte selbst ist 483 mm breit und 310 mm hoch; die Tiefe beträgt 30 mm, die Einbautiefe 20 mm zuzüglich 10 mm Freiraum. Die vollständige Bestellnummer unterscheidet diese OP012-Revision von späteren AA1- und AA2-Ausführungen. Das Siemens 6FC5203-0AF02-0AA0 wiegt 5 kg.

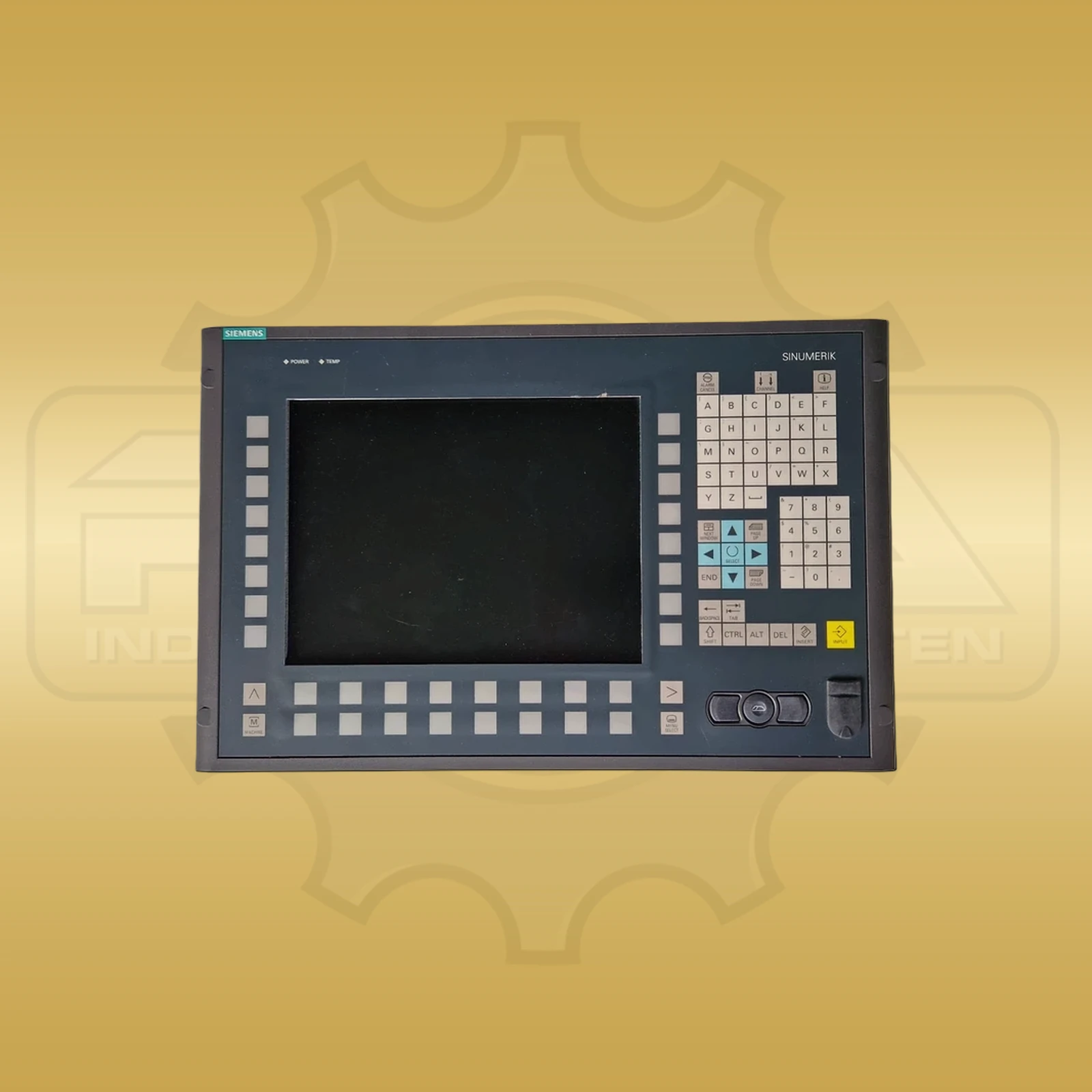

Siemens 6FC5203-0AF02-0AA0 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SINUMERIK
Hersteller-/Bestell-/Identnummer 6FC5203-0AF02-0AA0
Geräteart OP012 Bedientafelfront
Systemzuordnung SINUMERIK 810D / 840D / 840Di
Display 12,1 Zoll TFT-Farbe
Auflösung 800 × 600 Pixel
Bedienelemente Folientasten und Touchpad
Versorgung 5 V DC über PCU, TCU oder VL-Empfänger
Leistungsaufnahme max. 21 W
Schutzart IP65 frontseitig / IP00 rückseitig
Betriebstemperatur 0–45 °C Front / 0–55 °C Rückseite
Relative Luftfeuchtigkeit 5–95 %, ohne Betauung
Schalttafelausschnitt 450 × 290 mm
Abmessungen 483 × 310 × 30 mm; Einbautiefe 20 mm
Gewicht 5 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Ist das Siemens 6FC5203-0AF02-0AA0 eine eigenständige CNC-Steuerung?

Nein. Es handelt sich um die OP012-Bedientafelfront. Rechenleistung, Speicher und Bedien-Software stammen von angeschlossenen SINUMERIK-Systemkomponenten wie PCU oder TCU.

Welche Einbaumaße hat die OP012-Front?

Die Front misst 483 × 310 × 30 mm. Der Schalttafelausschnitt beträgt 450 × 290 mm, die Einbautiefe 20 mm zuzüglich 10 mm Freiraum.
