Siemens 6FC5203-0AF22-0AA2
1.490,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

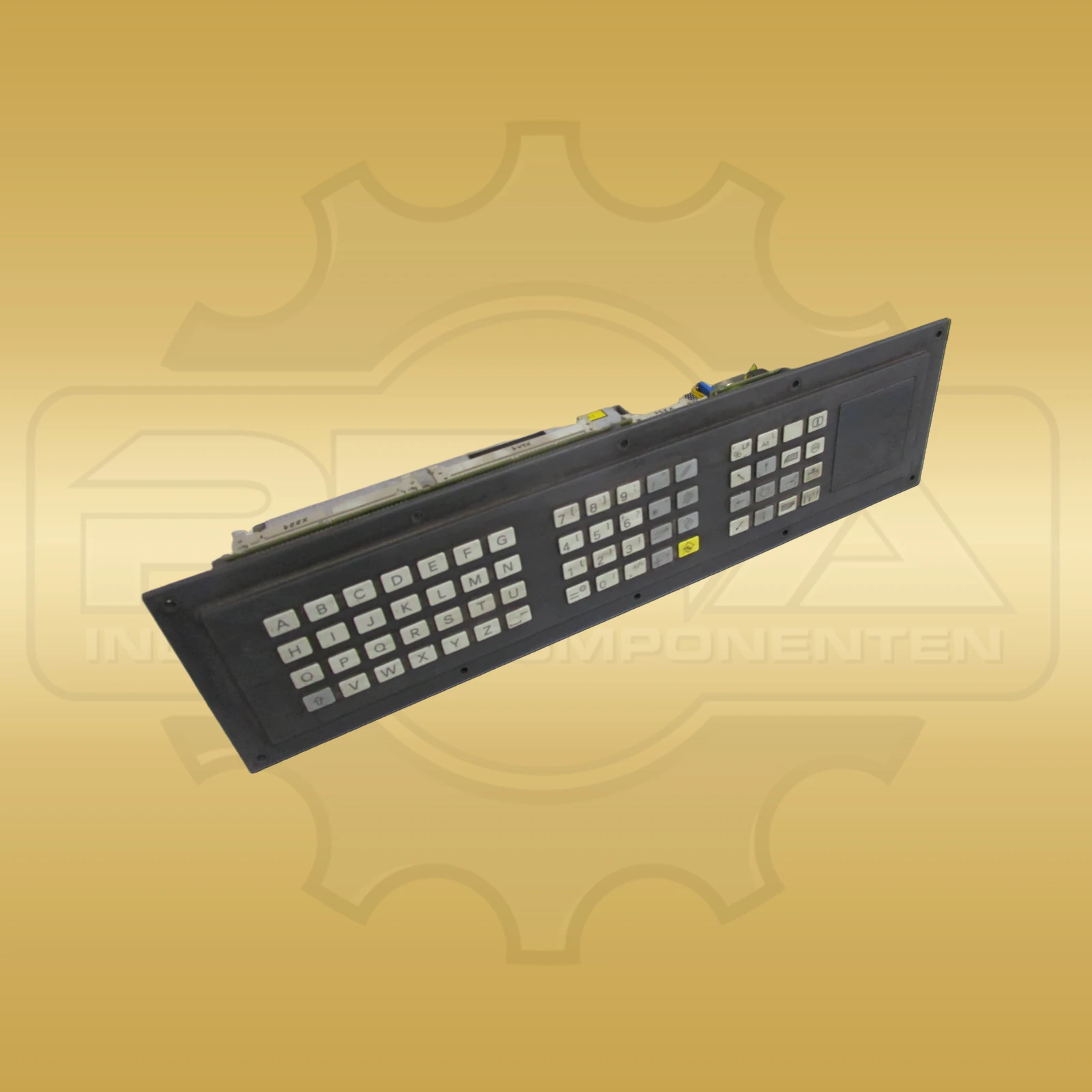

Im Standardlayout verbindet das NC-Tastenfeld Siemens 6FC5103-0AC02-0AA1 die Bedienmatrix mit dem zugehörigen Tastaturinterface der SINUMERIK 840C. Die Baugruppe umfasst 64 Eingänge für 64 Tasten. Jede Taste wird einzeln abgefragt, sodass die Tastenmatrix keine gruppierte Auswertung voraussetzt. Das Tastenfeld arbeitet auf einem Signalniveau von 5 V DC. Zur konkreten Ausführung gehört das Tastaturinterface. Damit unterscheidet sich 6FC5103-0AC02-0AA1 von der Variante 6FC5103-0AC01-0AA0 ohne dieses Interface sowie von den Ausführungen mit US-Layout. Die Verbindung zur Bedienperipherie läuft über X111. Dieser Anschluss dient der Tastaturmatrix und den Softkeys; mechanisch ist er als 20-poliger Flachbandstecker nach DIN 41651 ausgeführt. Zwei interne Verbindungspfade nutzen X111: zum Anschluss X12 des 14-Zoll-Farbbildschirms und zum Anschluss X231 am Tastaturinterface. Das Verbindungskabel gehört zur Bildschirmbaugruppe. Die Tastaturmatrix und die Softkeys teilen sich damit denselben zentralen X111-Anschluss des flachen Bedienfelds. Das Tastaturinterface erweitert die Anschlussstruktur um serielle und tastaturbezogene Schnittstellen. Dazu zählen RS 232 C an X111, eine fünfpolige DIN-Buchse an X141 für eine PC-Standardtastatur sowie zwei RS-485/MPC-Schnittstellen. Für die Verbindung zur Tastaturmatrix steht X231 als weiterer 20-poliger Flachbandanschluss bereit. Die RS-485-Verbindungen sind potentialgetrennt. Die mechanische Form folgt dem breiten, flachen Bedienfeld: 483 mm Breite stehen 132 mm Höhe und 61 mm Tiefe gegenüber. Das Gewicht beträgt 1,51 kg. Der Betriebstemperaturbereich reicht von 0 bis 55 °C, Lagerung und Transport sind zwischen minus 40 und 70 °C spezifiziert. Typnummer, Standardlayout, 64-Tasten-Matrix, Interfaceausführung und Anschlussbezeichnungen grenzen diese Variante innerhalb der 840C-Bedienkomponenten ab.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Siemens |
|---|---|
| Produktreihe | SINUMERIK 840C |
| Hersteller-/Bestell-/Identnummer | 6FC5103-0AC02-0AA1 |
| Geräteart | NC-Tastenfeld |
| Ausführung | mit Tastaturinterface |
| Tastenlayout | Standardlayout |
| Tasten / Eingänge | 64 |
| Signalniveau | 5 V DC |
| Tastaturmatrix-Schnittstelle | X111 |
| Steckertyp X111 | Flachbandstecker DIN 41651, 20-polig |
| PC-Tastaturanschluss | X141, 5-polige DIN-Buchse |
| Serielle Schnittstelle | RS 232 C |
| MPC-Schnittstellen | 2 × RS 485, potentialgetrennt |
| Betriebstemperatur | 0–55 °C |
| Lager-/Transporttemperatur | −40 bis 70 °C |
| Abmessungen | 483 × 132 × 61 mm |
| Gewicht | 1,51 kg |
