Siemens 6ES7531-7QD00-0AB0

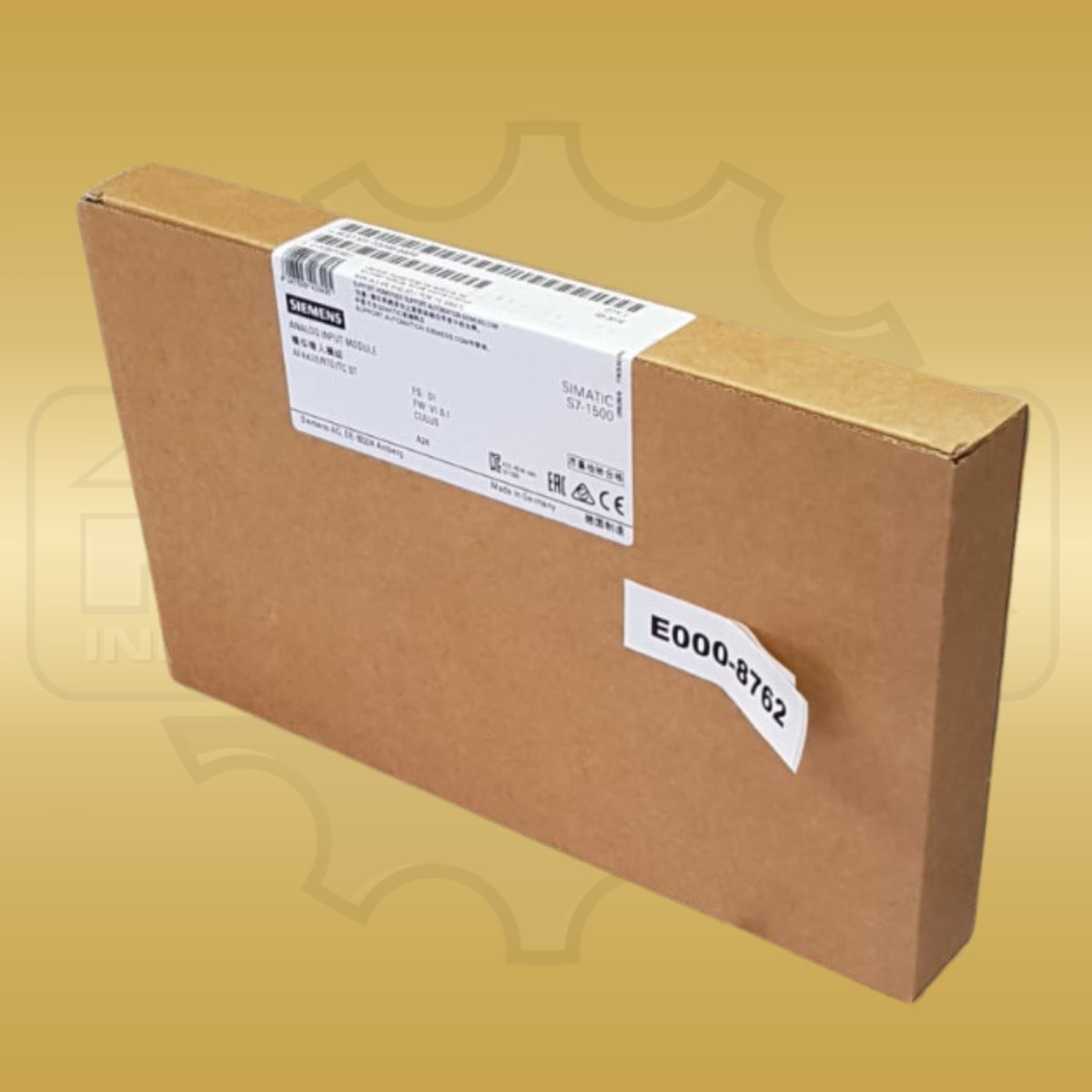

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Siemens 6ES7531-7QD00-0AB0 ist das Analogeingabemodul AI 4xU/I/RTD/TC ST für die Steuerungsfamilie SIMATIC S7-1500. Die Baugruppe besitzt vier analoge Kanäle in einer Kanalgruppe. Für Widerstandsthermometer sind zwei Kanäle dokumentiert; für Thermoelementmessung stehen vier Kanäle zur Verfügung. Die Auflösung beträgt 16 Bit einschließlich Vorzeichen. Siemens gibt eine Genauigkeit von 0,3 % bezogen auf den jeweiligen Eingangsbereich an. Die Spannungsmessbereiche umfassen 1 bis 5 V sowie die bipolaren Bereiche ±1 V, ±2,5 V, ±5 V und ±10 V. Für Strommessungen sind 0 bis 20 mA, ±20 mA und 4 bis 20 mA aufgeführt. Als Diagnosefunktionen werden Versorgungsüberwachung, PWR-LED und Drahtbruchüberwachung genannt. Die Versorgung erfolgt mit 24 V DC. Bei 19,2 V Versorgung beträgt die maximale Stromaufnahme 165 mA. Die typische Verlustleistung liegt bei 2,3 W. Für Spannungs- und Stromsignale sind Leitungslängen bis 800 m dokumentiert. Bei Widerstand und RTD sind bis 200 m, bei Thermoelementen bis 50 m angegeben. Das Modul ist 25 mm breit, 147 mm hoch und 129 mm tief. Daraus ergeben sich vollständige Außenmaße von 25 × 147 × 129 mm in der Reihenfolge Breite, Höhe und Tiefe. Siemens nennt ein ungefähres Gewicht von 210 g. Maße und Gewicht beziehen sich auf die einzelne Analogeingabebaugruppe, nicht auf Transportverpackung. Der Lieferumfang des Modultyps umfasst laut Siemens einen 40-poligen Push-in-Frontstecker sowie zugehörige Einspeise- und Schirmelemente. Produktreihe, Bestellnummer, Kanalzahl, Messarten, Auflösung, elektrische Daten und mechanische Werte kennzeichnen exakt die Ausführung 6ES7531-7QD00-0AB0.

Siemens 6ES7531-7QD00-0AB0 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SIMATIC S7-1500
Hersteller-/Bestell-/Identnummer 6ES7531-7QD00-0AB0
Baugruppe AI 4xU/I/RTD/TC ST
Analogeingänge 4 Kanäle in einer Kanalgruppe
RTD-Messung 2 Kanäle für Widerstandsthermometer
Thermoelement-Messung 4 Kanäle
Auflösung 16 Bit inklusive Vorzeichen
Genauigkeit 0,3 % relativ zum Eingangsbereich
Versorgung 24 V DC
Stromaufnahme max. 165 mA bei 19,2 V Versorgung
Verlustleistung typ. 2,3 W
Spannungsbereiche 1 bis 5 V, ±1 V, ±2,5 V, ±5 V, ±10 V
Strombereiche 0 bis 20 mA, ±20 mA, 4 bis 20 mA
Diagnosefunktionen Versorgungsüberwachung, PWR-LED, Drahtbruchüberwachung
Leitungslänge max. 800 m für U/I, 200 m für R/RTD, 50 m für TC
Abmessungen 25 × 147 × 129 mm (B × H × T)
Gewicht ca. 210 g
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Abmessungen und welches Gewicht hat Siemens 6ES7531-7QD00-0AB0?

Die dokumentierten Außenmaße betragen 25 × 147 × 129 mm in der Reihenfolge Breite, Höhe und Tiefe. Siemens nennt ein ungefähres Modulgewicht von 210 g.

Welche Messarten unterstützt AI 4xU/I/RTD/TC ST?

Dokumentiert sind Messbereiche für Spannung, Strom, Widerstand, Widerstandsthermometer und Thermoelemente. Die Auflösung beträgt 16 Bit einschließlich Vorzeichen.
