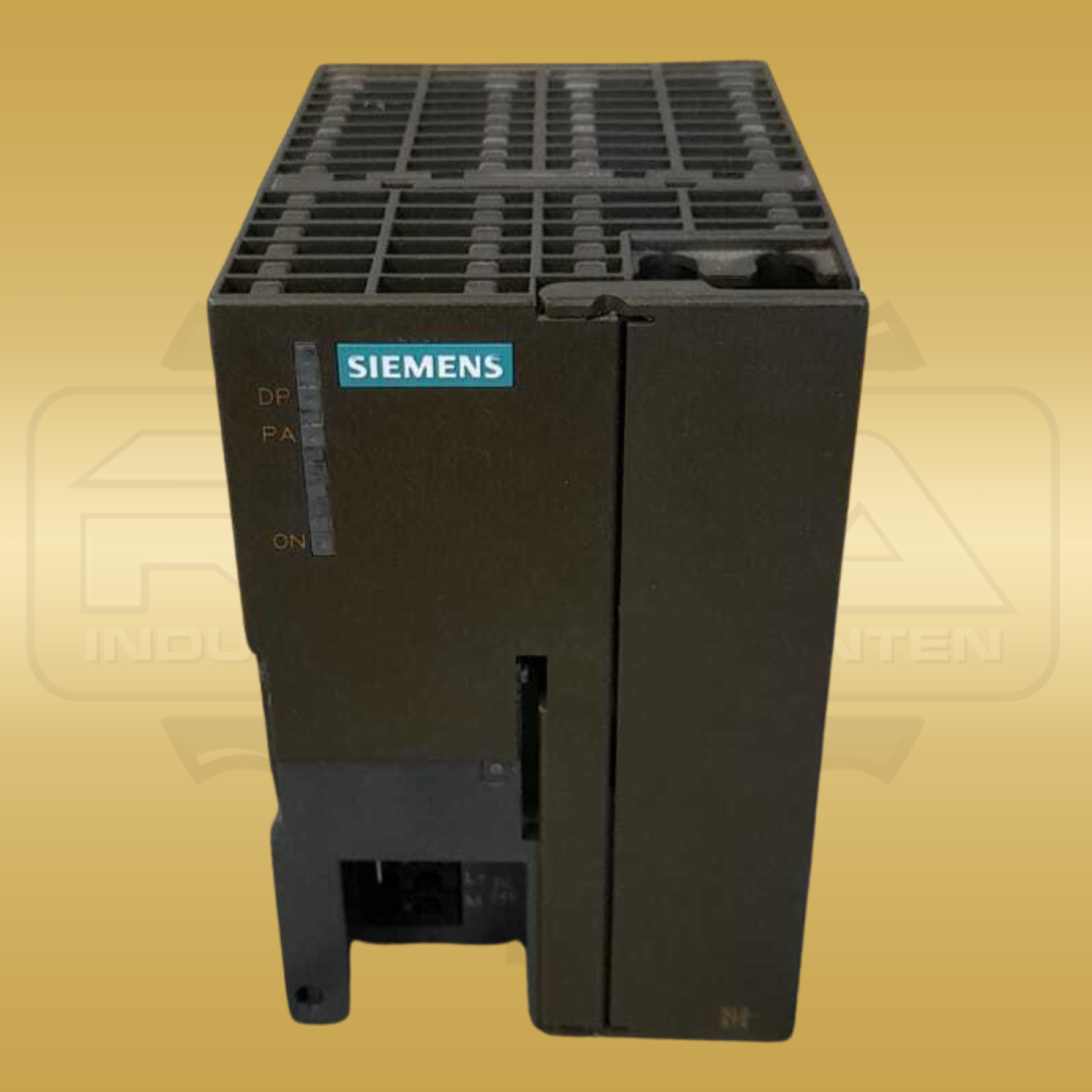

SIMATIC DP DP/PA-Koppler

Siemens 6ES7157-0AC81-0XA0

540,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Siemens 6ES7157-0AC81-0XA0 bezeichnet einen SIMATIC-DP/PA-Koppler in Non-Ex-Ausführung. Die Baugruppe stellt die physikalische Verbindung zwischen PROFIBUS DP und PROFIBUS PA her. Dabei setzt sie die RS485-Übertragung der DP-Seite auf die Feldbusphysik nach IEC 61158-2 um. Die Versorgungsspannung beträgt 24 V DC. Siemens dokumentiert für die DP-Schnittstelle eine feste Übertragungsrate von 45,45 kBaud; auf der PA-Seite werden 31,25 kBaud verwendet. PROFIBUS DP und PROFIBUS PA sind galvanisch voneinander getrennt. Der Koppler speist das angeschlossene PA-Segment und enthält den dafür vorgesehenen Busabschluss.

Für die Non-Ex-Variante ist ein Ausgangsstrom von 400 mA angegeben. Die Schutzart lautet IP20. Die Siemens-Unterlagen führen die Bestellnummer 6ES7157-0AC81-0XA0 ausdrücklich als DP/PA Coupler für erweiterte Umgebungsbedingungen. Die Ausführung ist von Varianten für explosionsgefährdete Bereiche zu unterscheiden; entscheidend bleibt deshalb die vollständige Bestellnummer auf dem vorhandenen Gerät. Der Siemens-PROFIBUS-Katalog nennt Außenmaße von 40 mm Breite, 125 mm Höhe und 130 mm Tiefe. Das zugehörige Produktdetail weist ein Nettogewicht von 503 g aus. Maße und Gewicht beziehen sich auf das Gerät und nicht auf eine Versandverpackung.

Mit 40 × 125 × 130 mm ist der Platzbedarf der vorhandenen Komponente eindeutig dokumentiert. Neben der Bestellnummer sind insbesondere Non-Ex-Ausführung, 400 mA Ausgangsstrom, die beiden festen Busgeschwindigkeiten, galvanische Trennung und IP20 die maßgeblichen Identitätsmerkmale. Die Angaben beschreiben genau die im Produkt geführte Variante 6ES7157-0AC81-0XA0 und ersetzen die bisher nur ungefähr hinterlegte Gewichtsangabe durch den dokumentierten Wert von 503 g. Eine Eignung für explosionsgefährdete Bereiche wird für diese Non-Ex-Ausführung nicht behauptet.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC DP
Hersteller-/Bestell-/Identnummer 6ES7157-0AC81-0XA0
Geräteart DP/PA-Koppler, Non-Ex

Leistungsdaten

Ausgangsstrom 400 mA
Versorgungsspannung 24 V DC

Schnittstellen

Feldbuskopplung RS485 zu IEC 61158-2
PA-Busabschluss integriert
PROFIBUS-DP-Übertragungsrate 45,45 kBaud
PROFIBUS-PA-Übertragungsrate 31,25 kBaud

Einbau und Umgebung

Schutzart IP20

Maße und Gewicht

Abmessungen 40 × 125 × 130 mm (B × H × T)
Gewicht 503 g

Weitere Angaben

Gerätefunktion Physikalische Kopplung von PROFIBUS DP und PROFIBUS PA
PA-Speisung integriert
Galvanische Trennung PROFIBUS DP gegen PROFIBUS PA

Produktstatus und Exportdaten

Produktstatus (Hersteller) Lebenszyklus beendet seit 15.11.2016
Nachfolgetyp (Hersteller) 6ES7157-0AC85-0XA0
Statistische Warennummer 85176200
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN N

Herstellerangaben zur Bestellnummer 6ES7157-0AC81-0XA0, Stand 21.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.
