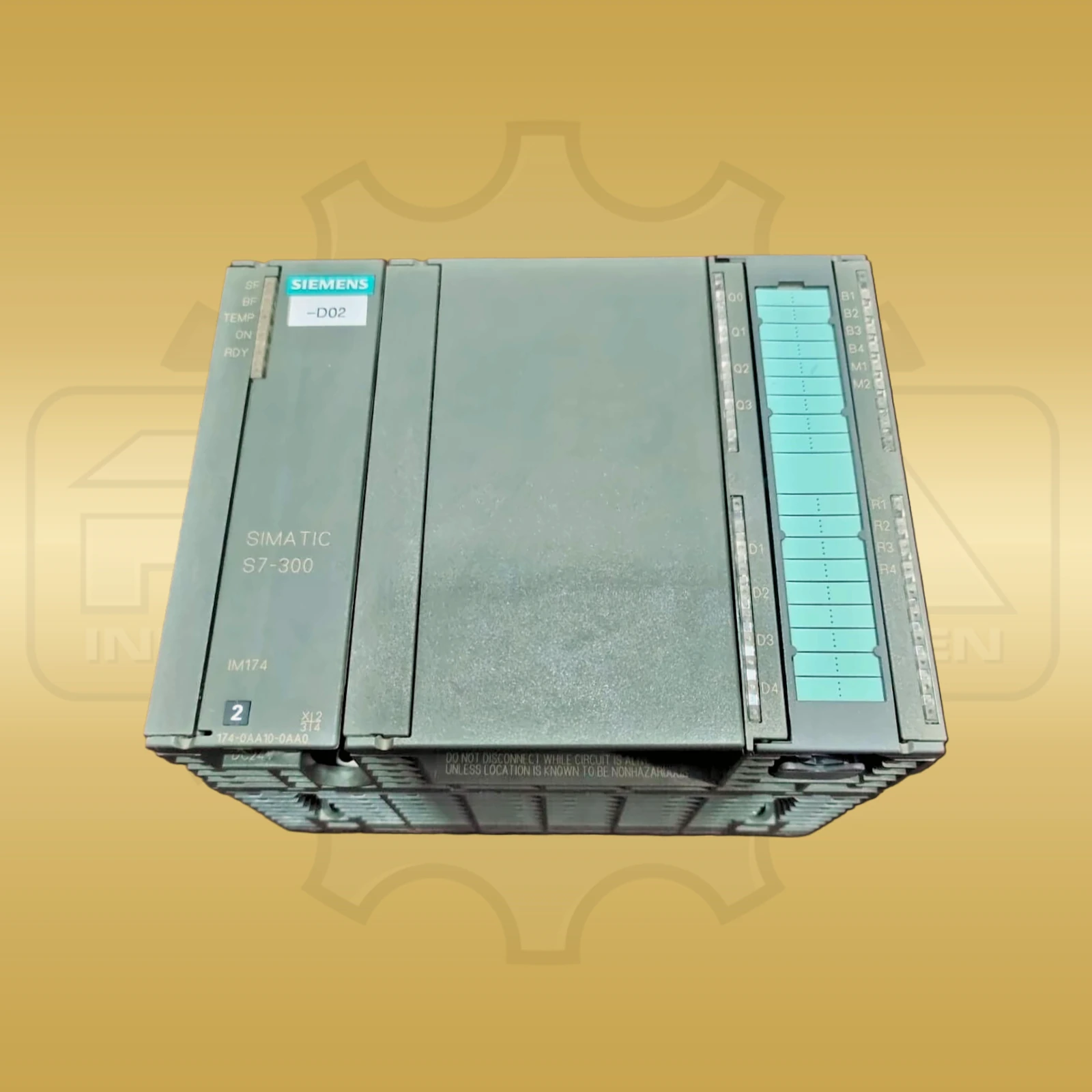

Siemens 6ES7 174-0AA10-0AA0
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Das Siemens 6ES7174-0AA10-0AA0 ist das SIMATIC S7-300 Interface Module IM 174. Siemens beschreibt die Baugruppe als dezentrales Peripheriegerät für den Anschluss analoger Antriebe und Schrittmotorantriebe an taktsynchronen PROFIBUS in Motion-Control-Systemen. Die exakte Ausführung besitzt vier Antriebsschnittstellen, vier Gebereingänge und vier Analogausgänge. Das Gerätehandbuch nennt für die Bestellnummer Firmwarestand V1.1 und Hardwarestand 1.0. Die Projektierung ist mit STEP 7 V5.4 SP4 dokumentiert. Die Nennversorgung beträgt DC 24 V; der zulässige Bereich reicht von 20,4 bis 28,8 V. Siemens gibt eine maximale Stromaufnahme von 500 mA sowie 100 mA aus dem 5-V-Rückwandbus an. Für Geber stehen 5 V und 24 V Versorgung zur Verfügung. Die Baugruppe besitzt zehn Digitaleingänge und acht Digitalausgänge. Vier analoge Ausgänge liefern den Bereich von -10 V bis +10 V. Anschlussmöglichkeiten bestehen für symmetrische Inkrementalgeber, SSI-Absolutgeber und Zweidrahtsensoren. Für symmetrische Inkrementalgeber ist eine maximale Eingangsfrequenz von 1 MHz dokumentiert. Die typische Verlustleistung ist mit 12 W angegeben. Der Betriebstemperaturbereich liegt zwischen 0 und 55 °C; für Lagerung und Transport nennt Siemens -40 bis 70 °C. Als Frontanschluss ist ein 40-poliger Stecker erforderlich. Das Modul ist 160 mm breit, 125 mm hoch und 118 mm tief. Das dokumentierte Gewicht beträgt ungefähr 1 kg. Die Siemens-Produktdaten führen die Ausführung als abgekündigtes Ersatzteil und nennen Deutschland als Ursprungsland. Damit sind Schnittstellen, Signalumfang, elektrische Versorgung und mechanische Einbaudaten der konkreten IM-174-Baugruppe eindeutig erfasst.

Siemens 6ES7 174-0AA10-0AA0 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SIMATIC S7-300
Hersteller-/Bestell-/Identnummer 6ES7174-0AA10-0AA0
Geräteart Interface Module IM 174
Feldbus Taktsynchroner PROFIBUS DP
Antriebsschnittstellen 4
Gebereingänge 4
Analogausgänge 4, Bereich -10 V bis +10 V
Digitaleingänge 10
Digitalausgänge 8
Versorgungsspannung DC 24 V, zulässig 20,4 bis 28,8 V
Stromaufnahme Maximal 500 mA; Rückwandbus maximal 100 mA bei DC 5 V
Geberversorgung 5 V und 24 V
Projektierung STEP 7 V5.4 SP4
Betriebstemperatur 0 bis 55 °C
Frontanschluss 40-polig
Abmessungen 160 × 125 × 118 mm
Gewicht ca. 1 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Schnittstellen besitzt Siemens 6ES7174-0AA10-0AA0?

Das IM 174 besitzt vier Antriebsschnittstellen, vier Gebereingänge und vier Analogausgänge. Hinzu kommen zehn Digitaleingänge und acht Digitalausgänge für den dokumentierten Signalumfang.

Welche Einbaudaten gelten für 6ES7174-0AA10-0AA0?

Die Baugruppe misst 160 × 125 × 118 mm und wiegt etwa 1 kg. Sie benötigt einen 40-poligen Frontstecker und arbeitet bei Umgebungstemperaturen von 0 bis 55 °C.
