Siemens 6ES5460-4UA13

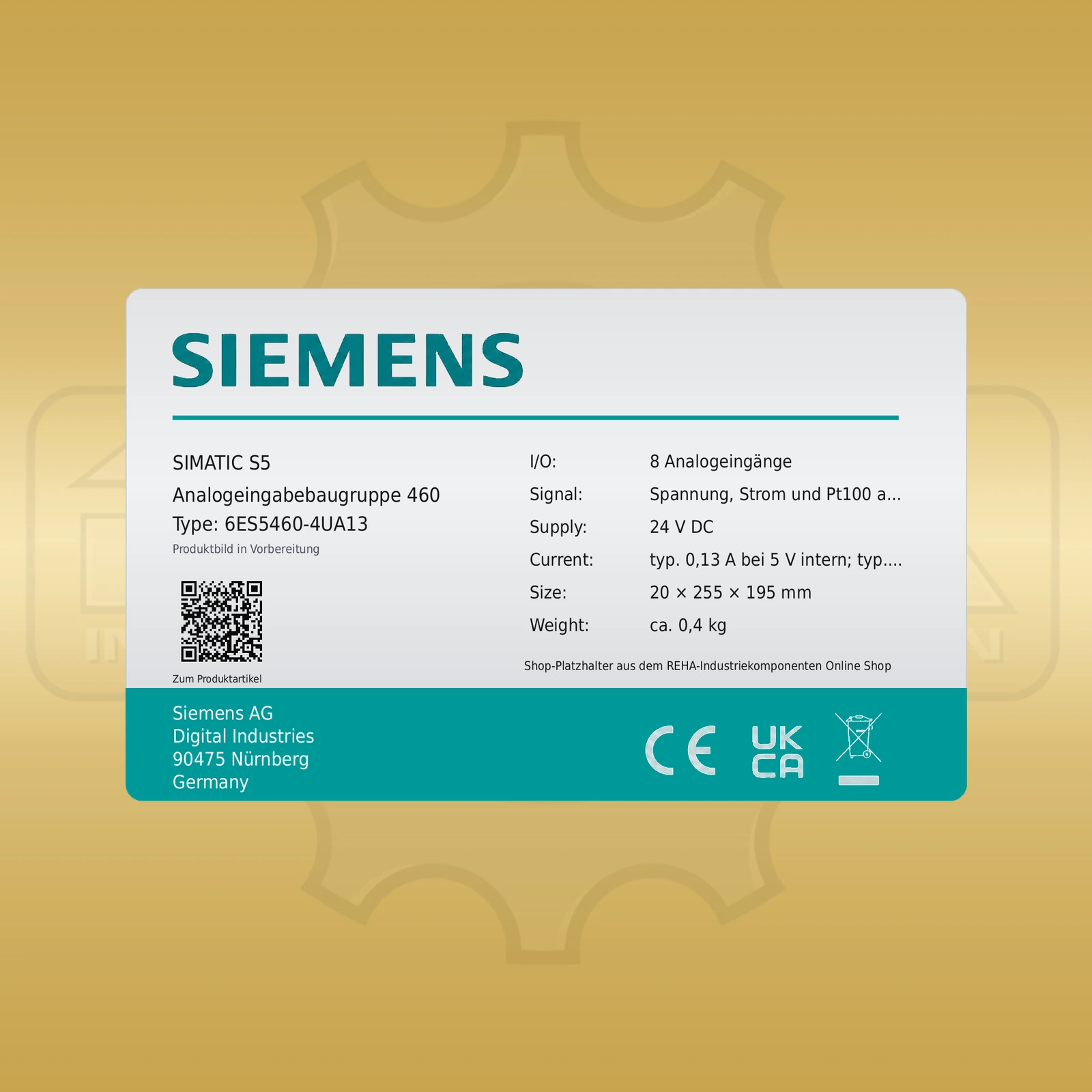

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Der analoge Signalpfad der Siemens 6ES5460-4UA13 umfasst acht untereinander galvanisch getrennte Eingänge. Diese Baugruppe 460 gehört zur U-Peripherie der Systeme SIMATIC S5-135U und S5-155U. Steckbare Messbereichsmodule legen fest, ob Spannungen, Ströme oder Pt100-Widerstandsthermometer erfasst werden. Zu den dokumentierten Bereichen zählen 12,5 mV, 50 mV und 500 mV sowie Strombereiche von 0 oder 4 bis 20 mA; weitere Bereichsmodule decken die jeweilige Signalart ab. Ein Relaismultiplexer tastet die acht Kanäle wahlweise zyklisch oder einzeln ab. Bei 50 Hz beträgt der Zyklus über alle Eingänge 0,48 s und die Integrationszeit 20 ms. Für 60 Hz sind 16,67 ms Integrationszeit hinterlegt. Drahtbruchüberwachung ist bei 50 mV, 500 mV und Pt100 konfigurierbar. Die digitale Messwertdarstellung arbeitet bis 2048 Einheiten im Nennbereich, die Übersteuerungsanzeige reicht bis 4095 Einheiten. Geschirmte Signalleitungen dürfen bis 200 m lang sein; bei Bereichen bis 50 mV gelten 50 m. Enable-Eingänge und externe Versorgung arbeiten mit 24 V. Intern nimmt die Baugruppe typisch 0,13 A bei 5 V auf, extern typisch 0,15 A bei 24 V. Die maximale Verlustleistung beträgt 3,5 W. Im Baugruppenträger belegt sie einen Steckplatz und verwendet einen 42-poligen Frontstecker. Das Modul misst 20 × 255 × 195 mm und wiegt etwa 0,4 kg.

Siemens 6ES5460-4UA13 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SIMATIC S5-135U/155U / U-Peripherie
Hersteller-/Bestell-/Identnummer 6ES5460-4UA13
Geräteart Analogeingabebaugruppe 460
Eingangskanäle 8 Analogeingänge
Potenzialtrennung Eingänge galvanisch getrennt
Messarten Spannung, Strom und Pt100 abhängig vom Messbereichsmodul
Messbereichsmodule Steckbar; je Kanalgruppe erforderlich
Abtastung zyklisch oder einzeln über Relaismultiplexer
Zykluszeit 0,48 s für 8 Eingänge bei 50 Hz
Integrationszeit 20 ms bei 50 Hz; 16,67 ms bei 60 Hz
Drahtbruchüberwachung konfigurierbar für 50 mV, 500 mV und Pt100
Maximale Eingangsspannung 18 V
Leitungslänge geschirmt max. 200 m; 50 m bei Messbereichen bis 50 mV
Versorgungsspannung 24 V DC extern; 5 V DC intern
Stromaufnahme typ. 0,13 A bei 5 V intern; typ. 0,15 A bei 24 V extern
Verlustleistung max. 3,5 W
Abmessungen 20 × 255 × 195 mm
Gewicht ca. 0,4 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

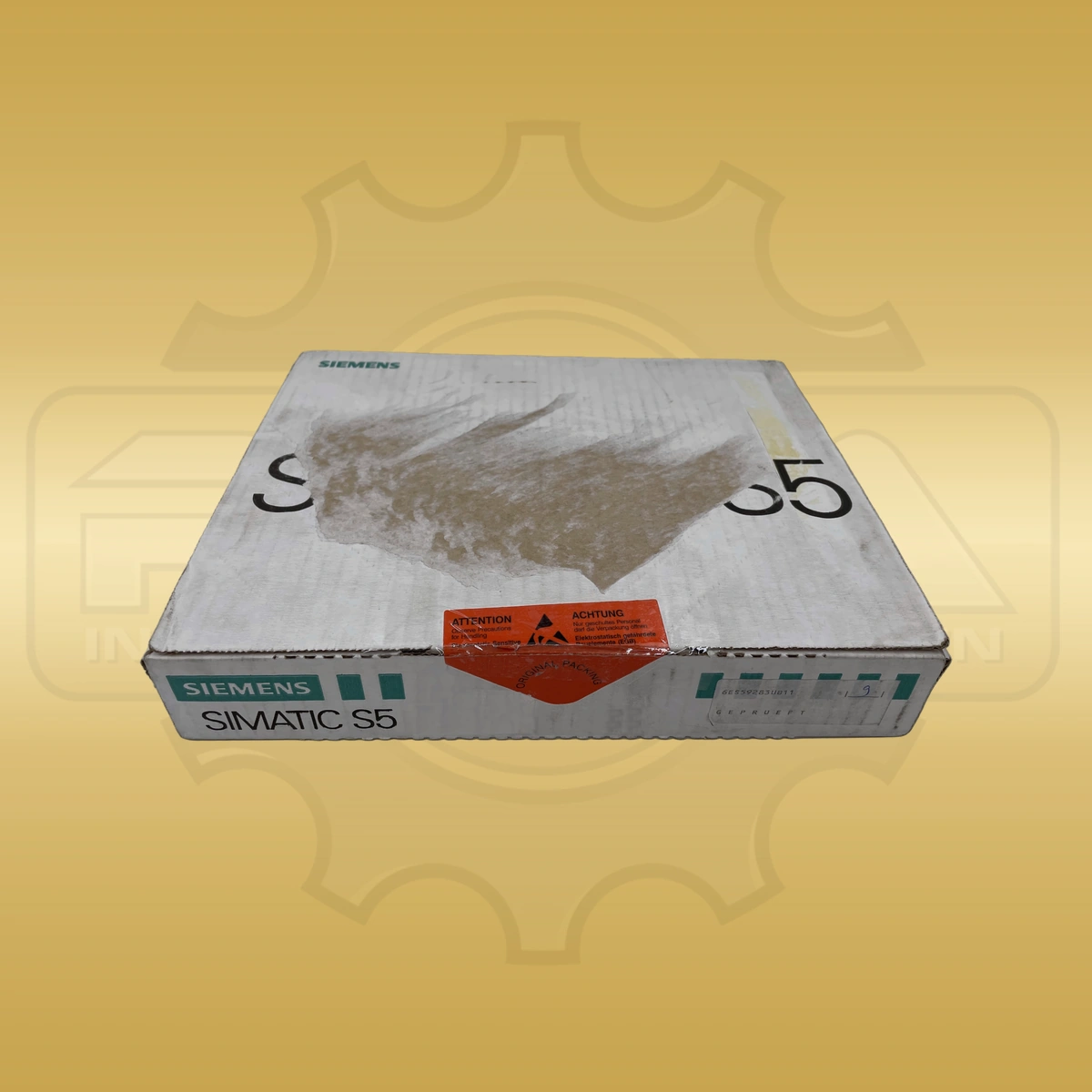

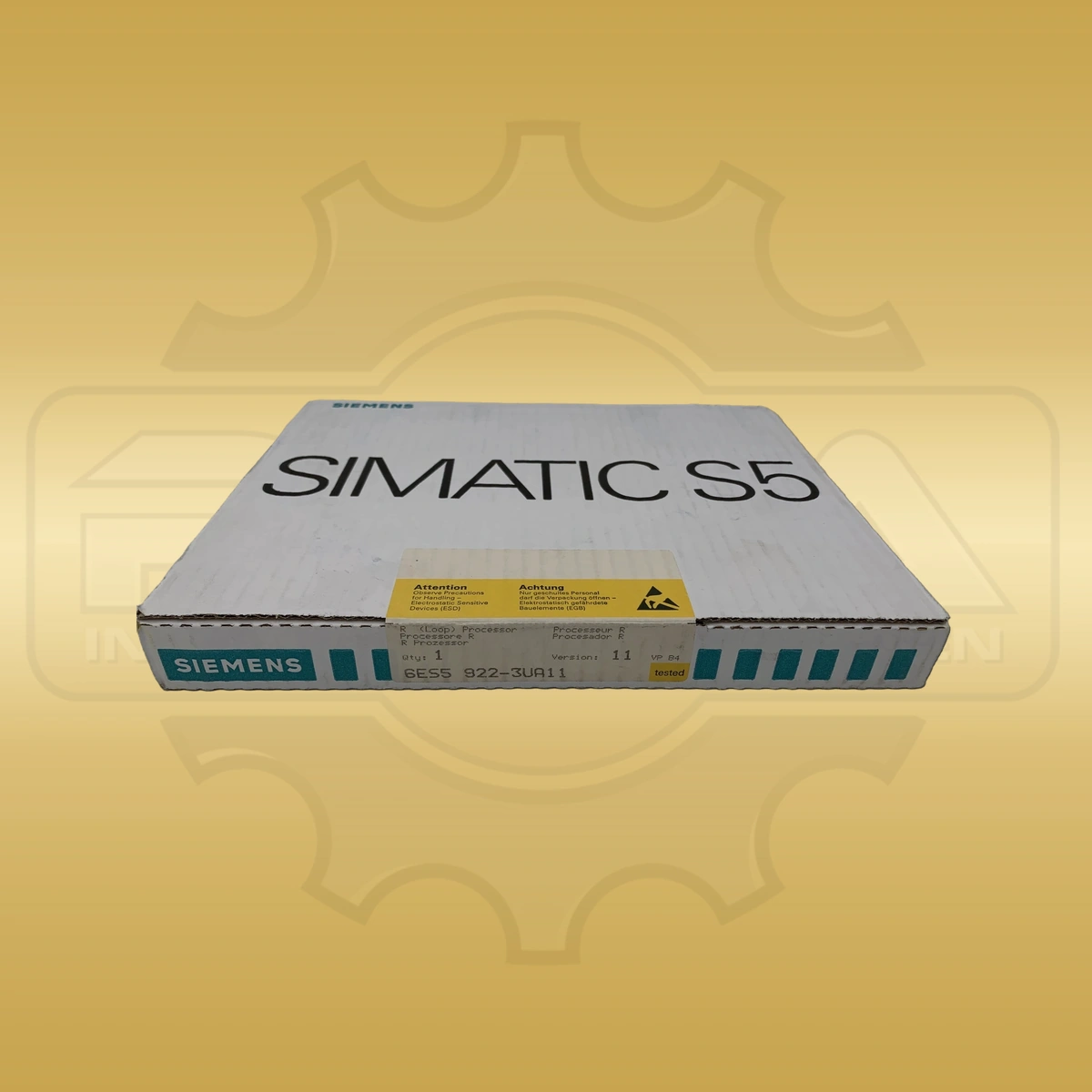

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Signale verarbeitet die Siemens 6ES5460-4UA13?

Die Analogeingabebaugruppe verarbeitet abhängig von den eingesetzten Messbereichsmodulen Spannungs-, Strom- oder Pt100-Signale über acht galvanisch getrennte Eingänge.

Wie schnell tastet die Analogeingabe 460 ihre Kanäle ab?

Bei 50 Hz beträgt der vollständige Zyklus für acht Eingänge 0,48 s. Die Integrationszeit liegt bei 20 ms für 50 Hz beziehungsweise 16,67 ms für 60 Hz.
