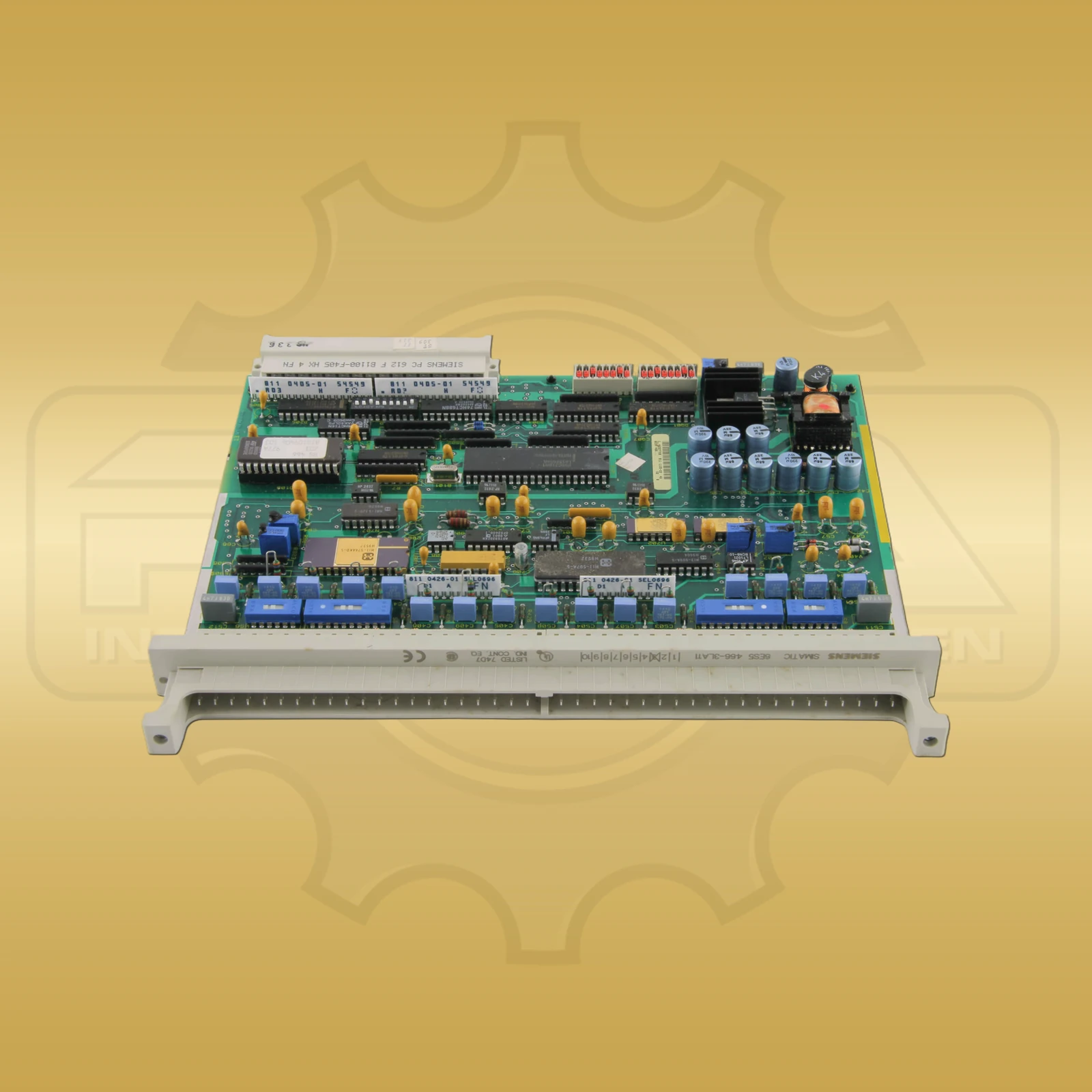

SIMATIC S5 466 Potentialgetrennte Analogeingabebaugruppe

Siemens 6ES5 466-3LA11

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Die Siemens 6ES5 466-3LA11 ist eine potentialgetrennte Analogeingabebaugruppe der Produktreihe SIMATIC S5 466. Das Siemens-Handbuch ordnet die Baugruppe dem Automatisierungssystem S5-115U zu und beschreibt eine umschaltbare Kanalkonfiguration: 16 massebezogene Einzelkanäle oder acht Differenzeingänge, gruppiert zu vier beziehungsweise zwei Kanälen. Damit erfasst das Modul Strom- und Spannungssignale in mehreren industriellen Messbereichen. Für Strom sind 0 bis 20 mA, 4 bis 20 mA und ±20 mA dokumentiert. Die Spannungsbereiche reichen von 0 bis 1,25 V bis 0 bis 10 V sowie von ±1,25 V bis ±10 V.

Die digitale Darstellung erfolgt wahlweise als 12-Bit-Zweierkomplement, 11 Bit plus Vorzeichen oder 12-Bit-Binärwert. Als Messprinzip nennt Siemens die Momentanwertdecodierung; die Wandlung arbeitet nach dem Verfahren der sukzessiven Approximation. Die typische Wandlungszeit beträgt 25 µs je Kanal, die Codierzeit 250 µs je Messwert. Für acht Messwerte ist eine maximale zyklische Abtastzeit von 2 ms ausgewiesen. Der Spannungseingang besitzt 10 MΩ Eingangswiderstand, der Stromeingang 125 Ω. Geschirmte Signalleitungen dürfen bis 200 m lang sein.

Die Baugruppe meldet Überlauf und interne Fehler über Statusbits. Die Gleichtaktunterdrückung beträgt mindestens 70 dB. Intern wird sie mit 5 V ±5 % versorgt; eine externe Versorgung ist nicht erforderlich. Die typische interne Stromaufnahme liegt bei 0,7 A, die Verlustleistung bei 3,5 W. Der Anschluss erfolgt über einen 43-poligen Frontstecker. Für den Variantenabgleich sind die vollständige Bestellnummer 6ES5 466-3LA11, die potentialgetrennte Ausführung und die 16/8-Kanal-Konfiguration gemeinsam maßgeblich. Das Modul misst 43 × 303 × 187 mm und wiegt etwa 0,4 kg.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC S5 466
Hersteller-/Bestell-/Identnummer 6ES5 466-3LA11
Geräteart Potentialgetrennte Analogeingabebaugruppe

Leistungsdaten

Strommessbereiche 0–20 mA, 4–20 mA und ±20 mA
Spannungsmessbereiche 0–1,25 V; 0–2,5 V; 0–5 V; 1–5 V; 0–10 V; ±1,25 V; ±2,5 V; ±5 V; ±10 V
Versorgung Intern 5 V ±5 %; keine externe Versorgung
Stromaufnahme 0,7 A intern, typisch
Verlustleistung 3,5 W, typisch

Schnittstellen

Eingangskonfiguration 16 Einzel- oder 8 Differenzeingänge, gruppenweise umschaltbar
Eingangswiderstand 10 MΩ bei Spannungsmessung; 125 Ω bei Strommessung

Maße und Gewicht

Abmessungen 43 × 303 × 187 mm (B × H × T)
Gewicht ca. 0,4 kg

Weitere Angaben

Messarten Strom- und Spannungsmessung
Digitale Darstellung 12-Bit-Zweierkomplement, 11 Bit plus Vorzeichen oder 12-Bit-Binärwert
Wandlungsverfahren Sukzessive Approximation
Wandlungszeit 25 µs je Kanal, typisch
Codierzeit 250 µs je Messwert
Abtastzeit Maximal 2 ms für 8 Messwerte
Frontstecker 43-polig

Produktstatus und Exportdaten

Produktstatus (Hersteller) Lebenszyklus beendet seit 01.10.2010
Statistische Warennummer 85389091
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN N

Herstellerangaben zur Bestellnummer 6ES5 466-3LA11, Stand 21.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6ES5 466-3LA11

Kontakt aufnehmen
Welche Eingangskonfigurationen unterstützt die Siemens 6ES5 466-3LA11?

Die Baugruppe verarbeitet wahlweise 16 massebezogene Einzelkanäle oder acht potentialgetrennte Differenzeingänge. Die Umschaltung erfolgt gruppenweise für vier beziehungsweise zwei Kanäle.

Welche Strom- und Spannungsbereiche sind dokumentiert?

Für Strom sind 0–20 mA, 4–20 mA und ±20 mA ausgewiesen. Die Spannungsbereiche umfassen 0–1,25 V bis 0–10 V sowie die bipolaren Bereiche ±1,25 V, ±2,5 V, ±5 V und ±10 V.
