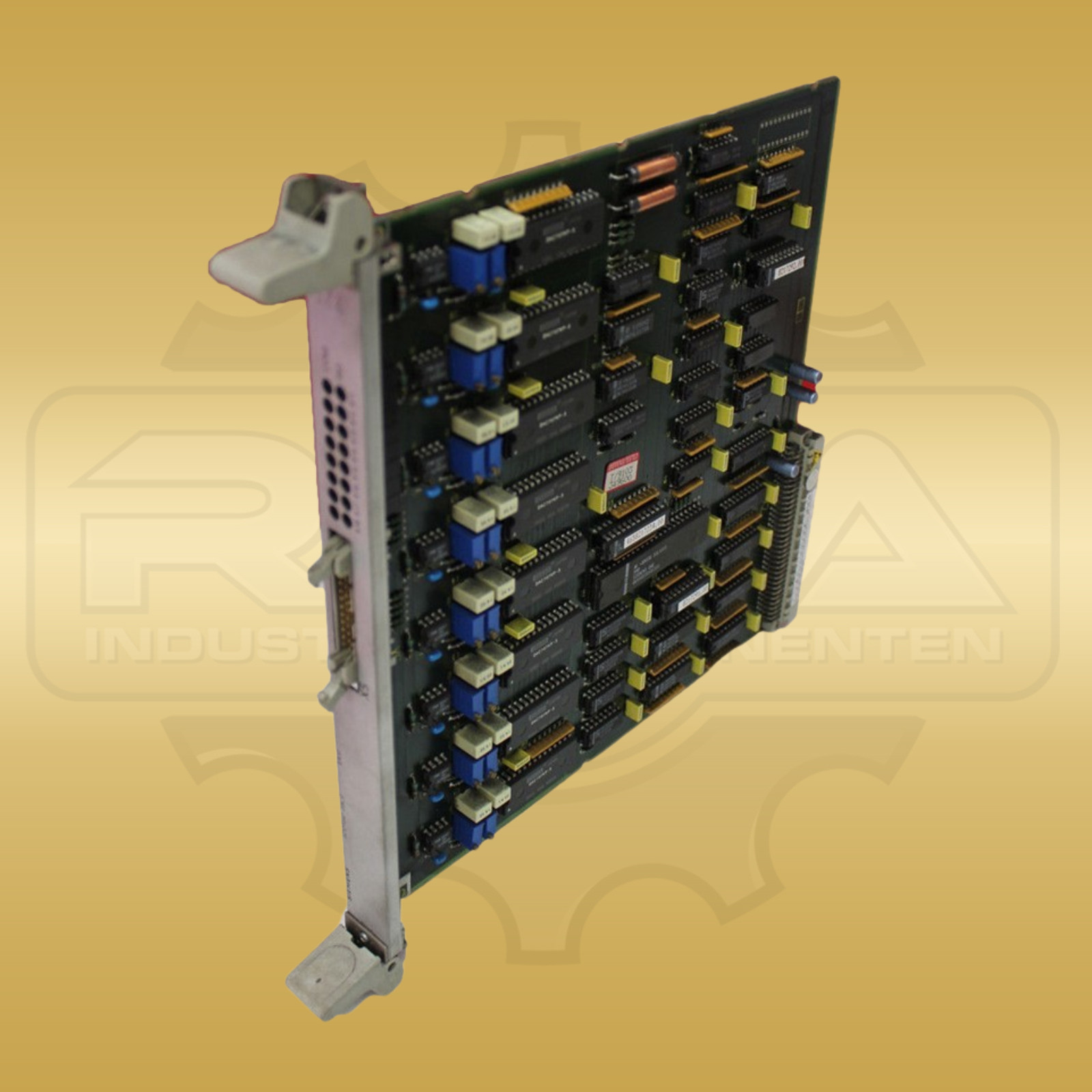

Siemens 6DD1642-0BC0
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Analoge Ausgangssignale innerhalb von SIMADYN D stellt die Siemens 6DD1642-0BC0 als Baugruppe EA12 bereit. Ihre acht Analogausgänge sind über einen 20-poligen Stecker herausgeführt; die Verbindung zum System erfolgt über den L-Bus. Damit stehen die analoge Signalseite und der systemseitige Busanschluss als getrennte Anschlüsse der Baugruppe gegenüber. An der Frontseite befinden sich acht Paare von Prüfbuchsen mit 2,3 mm Durchmesser. Diese Messanschlüsse sind den Ausgängen zugeordnet und dienen dem Anschluss von Messgeräten während der Inbetriebnahme. Die Bestellnummer bezeichnet somit eine Analogausgabekarte mit kanalbezogenen Messpunkten und individueller Abgleichmöglichkeit. Bei einer Bestellung dieser EA12-Baugruppe mit Versand aus Deutschland bleibt die vollständige Kennung 6DD1642-0BC0 die Artikelzuordnung. Jeder Analogausgang kann mit bis zu 10 mA belastet werden. Diese Belastungsgrenze betrifft das Ausgangssignal am Stecker, am zugehörigen Schnittstellenmodul und an der Prüfbuchse. Für den Abgleich verfügt jeder Kanal über zwei Potentiometer: eines für den Offset und eines für die Verstärkung. Die beiden Einstellgrößen werden also je Ausgang separat erfasst. Der werkseitige Abgleich bezieht sich auf eine Umgebungstemperatur von ungefähr 20 °C. Die Temperaturabhängigkeit beträgt maximal ungefähr ±240 µV bei einer Temperaturänderung von ±1 °C. Sie beschreibt den Zusammenhang zwischen Umgebungstemperatur und Ausgangssignal dieser Analogbaugruppe. Die Leitungen der Ausgangssignale werden anlagenseitig über zusätzliche Schnittstellenmodule geführt. Diese übernehmen die mechanische Verbindung über Schraub- oder Steckklemmen; eine elektrische Anpassung der Anlagensignale ist abhängig vom jeweiligen Schnittstellenmodul vorgesehen. Der 20-polige Anschluss der EA12 und die frontseitigen Prüfbuchsen erfüllen dabei unterschiedliche Aufgaben in der Signalführung und Messung.

Siemens 6DD1642-0BC0 Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Siemens
Produktreihe SIMADYN D
Hersteller-/Bestell-/Identnummer 6DD1642-0BC0
Geräteart Analogausgabebaugruppe EA12
Analoge Ausgänge 8
Anschluss der Analogausgänge 20-poliger Stecker
Schnittstelle L-Bus
Messanschlüsse 8 Prüfbuchsenpaare, 2,3 mm
Ausgangsstrom Max. 10 mA je Analogausgang
Abgleich Offset und Verstärkung, 2 Potentiometer je Ausgang
Temperaturabhängigkeit Max. ca. ±240 µV bei ±1 °C Temperaturänderung
Abmessungen ca. 40 × 300 × 280 mm
Gewicht ca. 0,5 kg
