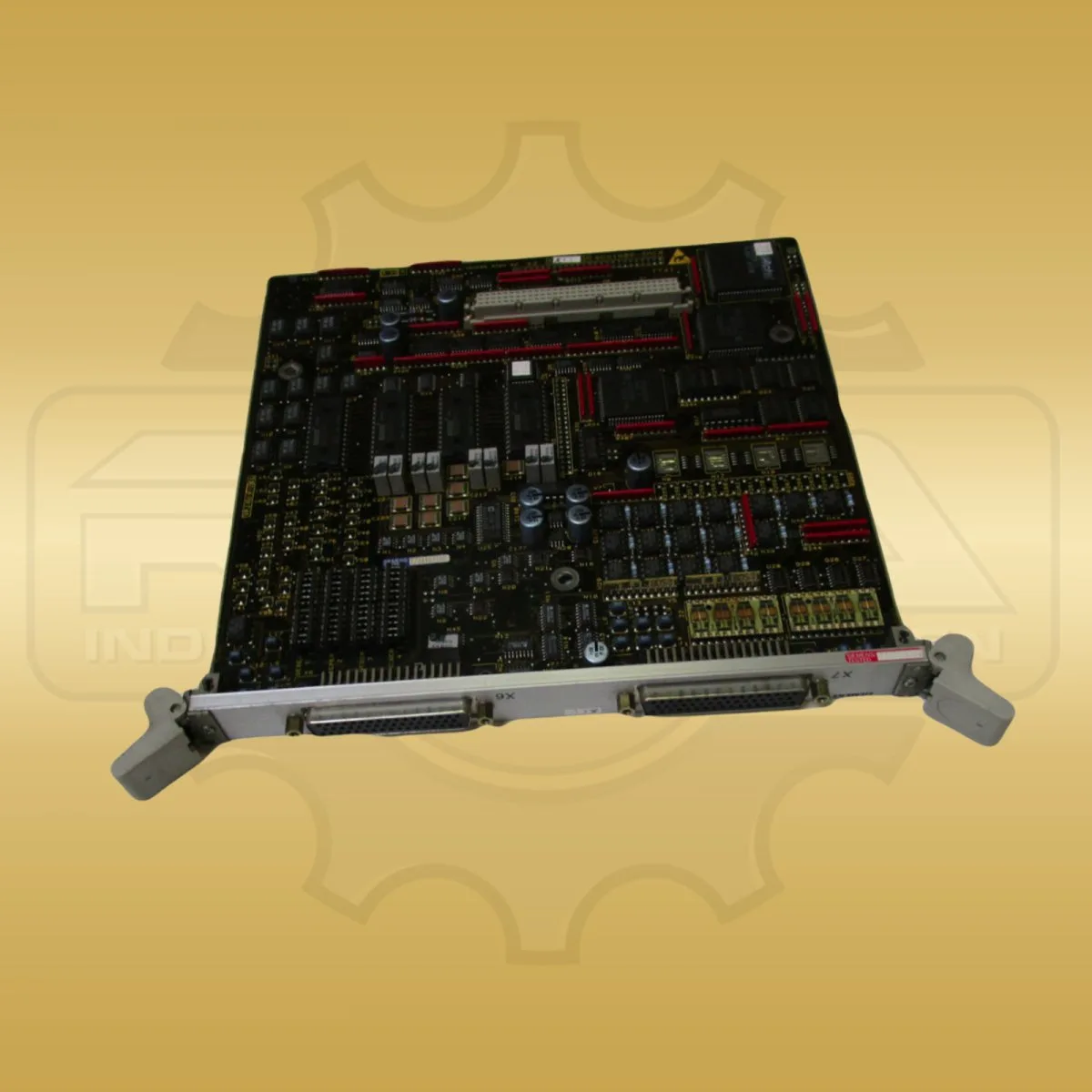

Siemens 6DD1606-3AC0

Siemens 6DD1606-3AC0 ist ein SIMADYN-D-IT41-Erweiterungsmodul für ältere Siemens-Steuerungs- und Antriebssysteme. Das Modul erweitert eine PM5- oder PM6-CPU um kombinierte Prozesssignale und belegt dabei einen Steckplatz zusätzlich zum CPU-Steckplatz. Siemens beschreibt die Baugruppe als I/O-Submodul mit vier Analogeingängen, vier Analogausgängen, sechzehn Binäreingängen, sechzehn Binärausgängen und vier Inkrementalgeber-Eingängen mit zugehörigen Überwachungs- und Alarmfunktionen. Damit passt Siemens 6DD1606-3AC0 zu Anlagen, in denen SIMADYN-D-Baugruppen noch direkt Signale aus Antrieb, Maschine oder Prozess aufnehmen und ausgeben. Die Analogeingänge arbeiten differentiell im Bereich von -10 V bis +10 V und bieten 12 Bit Auflösung, die Analogausgänge liefern ebenfalls -10 V bis +10 V bei 16 Bit Auflösung. Für schnelle Gebersignale nennt Siemens bis zu vier 15-V- oder 5-V-Inkrementalgeber mit bis zu 1 MHz Spurfrequenz. Die binären Kanäle sind für externe 24-V-DC-Signale ausgelegt, die Ausgänge liefern nominal 50 mA und sind elektronisch sowie thermisch kurzschlussgeschützt. Über die 50-poligen Sub-D-Stecker X6 und X7 werden Encoder-, Analog- und Binärsignale mit passenden SC49-, SC54- oder SU10-/SB-Schnittstellenmodulen verdrahtet. Mit 20,14 x 233,4 x 220 mm, etwa 0,6 kg Gewicht und den Backplane-Versorgungen +5 V, +15 V und -15 V ist Siemens 6DD1606-3AC0 eindeutig als steckbares SIMADYN-D-Ersatzmodul für bestehende Schaltschränke einzuordnen.
