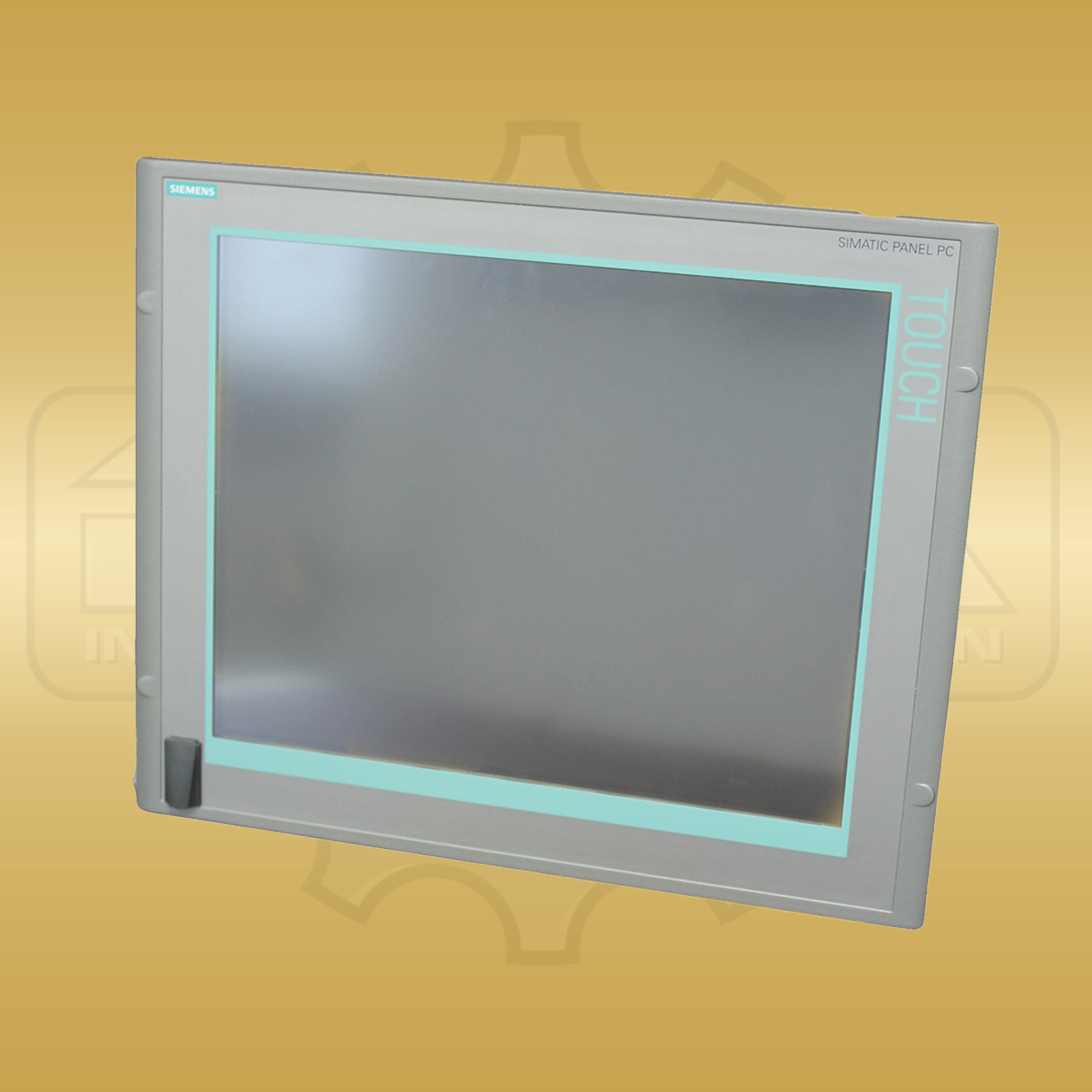

SIMATIC Panel PC 477B mit 19-Zoll-Touchscreen

Siemens 6AV7856-0AE20-3BA0

3.770,00 €

exkl. MwSt.

Produktzustand:
Neu, Lagerware

Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich.

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Fünf USB-2.0-Anschlüsse, zwei 10/100/1000-Mbit/s-Ethernet-Ports und eine isolierte PROFIBUS/MPI-Schnittstelle bilden die Anschlussbasis des Siemens 6AV7856-0AE20-3BA0. Der Panel PC gehört zur SIMATIC-477B-Reihe und verbindet Rechnereinheit, 19-Zoll-TFT und resistive Touchbedienung in einem Einbaugerät. Die Anzeige arbeitet mit 1280 × 1024 Pixeln; der integrierte Grafikcontroller stellt zusätzlich DVI-I mit VGA-Ausgabe bereit. In dieser Bestellvariante sind ein Intel Celeron M ULV 373 mit 1 GHz, 1 GB DDR2-SDRAM und eine 2-GB-CompactFlash-Karte ausgewiesen.

Ein zweiter CompactFlash-Steckplatz bleibt unbestückt. Windows XP Embedded ist auf dem Speichermedium vorinstalliert. Zusätzlich sind 2 MB SRAM als Pufferspeicher beschrieben. Die Versorgung erfolgt mit 24 V DC innerhalb 20,4 bis 28,8 V. Bei der 19-Zoll-Ausführung beträgt die maximale Stromaufnahme 4,5 A; für den Anlauf nennt das Handbuch 14,4 A über 30 ms. Serielle Kommunikation läuft über COM1 mit RS232 bis 115 kbit/s.

Hinzu kommen PROFIBUS DP bis 12 Mbit/s und Ethernet mit Teaming-Unterstützung. Der 19-Zoll-Touchscreen misst 483 × 400 × 98 mm und wiegt 14,3 kg. Der Einbauausschnitt beträgt 450 × 380 mm. Das Gehäuse ist mit IP20 angegeben; bei Klemmbefestigung mit Ringdichtung ist frontseitig IP65 ausgewiesen. Der Betrieb ist lüfterlos, während Statusanzeigen Versorgung und Watchdog-Zustände erfassen.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC Panel PC 477B
Hersteller-/Bestell-/Identnummer 6AV7856-0AE20-3BA0
Gerätetyp Panel PC mit 19-Zoll-Touchscreen
Serielle Schnittstelle COM1, RS232, maximal 115 kbit/s

Leistungsdaten

Versorgungsspannung 24 V DC, zulässiger Bereich 20,4 bis 28,8 V
Stromaufnahme 4,5 A maximal; Anlaufstrom 14,4 A für 30 ms

Schnittstellen

Ethernet 2 × RJ45, 10/100/1000 Mbit/s, galvanisch getrennt
PROFIBUS/MPI Galvanisch getrennt, 9,6 kbit/s bis 12 Mbit/s

Maße und Gewicht

Abmessungen 483 × 400 × 98 mm
Gewicht 14,3 kg

Weitere Angaben

Display 19 Zoll TFT mit Hintergrundbeleuchtung
Displayauflösung 1280 × 1024 Pixel
Bedienart Resistiver Touchscreen
Prozessor Intel Celeron M ULV 373, 1 GHz
Arbeitsspeicher 1 GB DDR2-SDRAM
Speichermedium 2 GB CompactFlash; zweiter CompactFlash-Steckplatz unbestückt
Betriebssystem Windows XP Embedded
USB 5 × USB 2.0, davon 1 frontseitig und 4 rückseitig
Grafikausgang DVI-I mit integrierter VGA-Ausgabe

Produktstatus und Exportdaten

Produktstatus (Hersteller) Lebenszyklus beendet seit 01.10.2016
Statistische Warennummer 84714100
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN 5D002ENCU

Herstellerangaben zur Bestellnummer 6AV7856-0AE20-3BA0, Stand 20.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6AV7856-0AE20-3BA0

Kontakt aufnehmen
Welche Anzeige- und Bedienmerkmale besitzt Siemens 6AV7856-0AE20-3BA0?

Die Variante besitzt ein 19-Zoll-TFT mit 1280 × 1024 Pixeln und einen resistiven Touchscreen. Der dokumentierte Einbauausschnitt beträgt 450 × 380 mm.

Welche Schnittstellen sind beim Siemens 6AV7856-0AE20-3BA0 vorhanden?

Ausgewiesen sind PROFIBUS/MPI bis 12 Mbit/s, zwei 10/100/1000-Mbit/s-Ethernet-Ports, fünf USB-2.0-Anschlüsse, COM1 mit RS232 sowie DVI-I mit integrierter VGA-Ausgabe.
