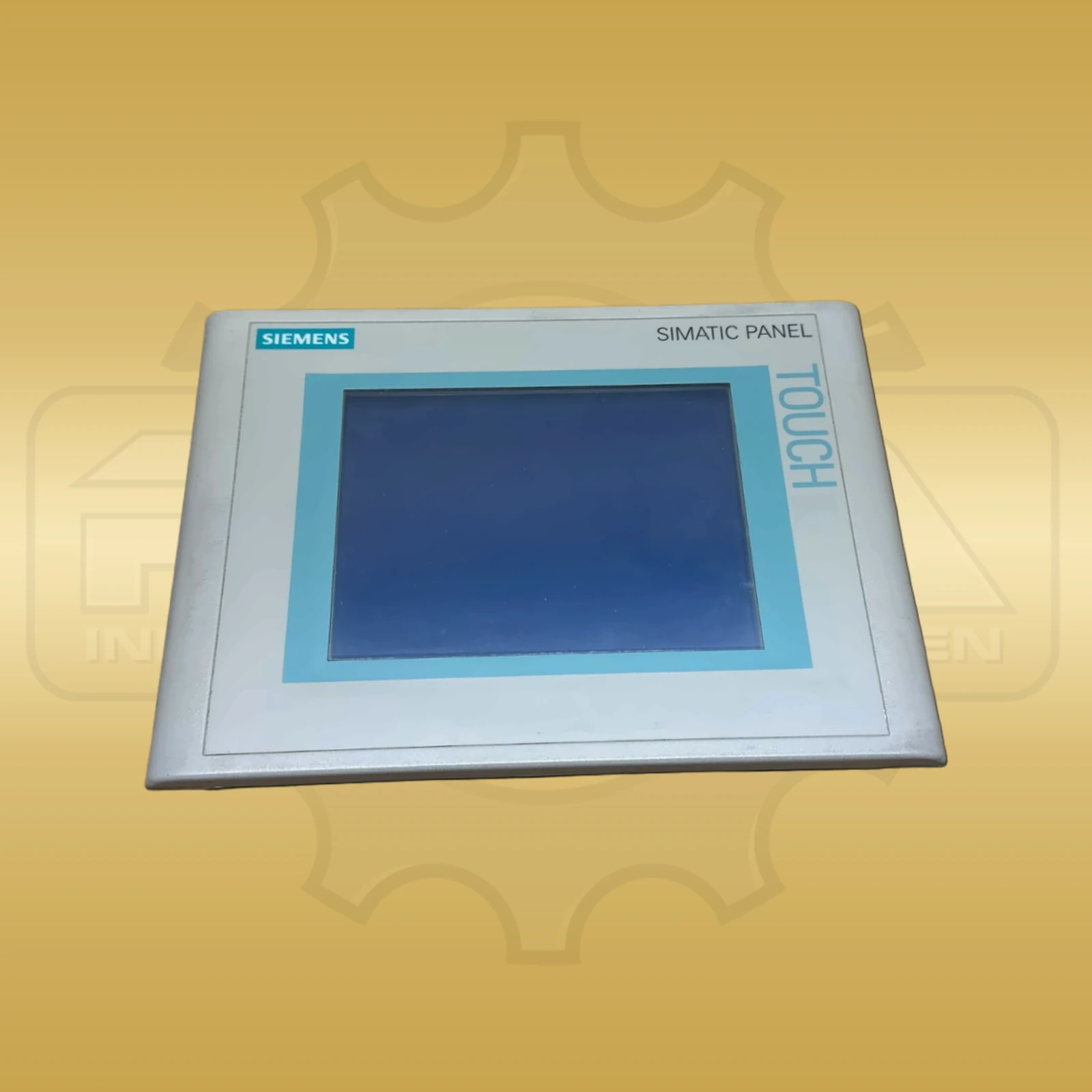

Siemens 6AV6642-0BC01-1AX0
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Das Siemens 6AV6642-0BC01-1AX0 ist ein SIMATIC HMI Touch Panel der Baureihe TP177B in der DP-Blue-Mode-Ausführung. Die exakte Bestellnummer bezeichnet ein Bediengerät mit 5,7-Zoll-STN-Anzeige, vier Blaustufen und einer Auflösung von 320 × 240 Pixeln. Für die Hintergrundbeleuchtung nennt das Datenblatt bei 25 °C einen MTBF-Wert von 50.000 Stunden. Die Bedienung erfolgt über einen analogen resistiven Touchscreen. Im Gerät arbeitet ein 32-Bit-RISC-Prozessor mit 200 MHz; für Anwenderdaten stehen 2.048 kByte Speicher bereit. Eine synchronisierbare Hardware-Uhr ist integriert. Zur Kommunikation besitzt das Panel eine optionale RS232-Verbindung, je eine RS422- und RS485-Schnittstelle sowie USB. Über RS485 unterstützt es Übertragungsraten bis 12 Mbit/s. Die Prozesskopplung umfasst unter anderem SIMATIC S7-200 sowie S7-300/400 über MPI und PROFIBUS DP. Für zusätzliche Daten steht ein Steckplatz für eine MultiMedia Card mit bis zu 128 MB zur Verfügung. Als Betriebssystem nennt Siemens Windows CE. Die Projektierung erfolgt mit WinCC flexible Compact 2005 oder einer höheren geeigneten Version. Das Meldesystem verwaltet bis zu 2.000 Meldungen; außerdem sind Rezeptverwaltung und bis zu 16 Runtime-Sprachen vorgesehen. Bei ordnungsgemäßem Einbau erreicht die Front IP65 und NEMA 4/4x/12, die Rückseite IP20. Die dokumentierte senkrechte Montage erlaubt ohne zusätzliche Belüftung eine Neigung bis 35°. Die Gehäusefront misst 212 × 156 mm, die Gesamttiefe 46 mm. Das Nettogewicht beträgt 0,8 kg. Damit ist die genaue mechanische und kommunikative Ausführung für den Abgleich in bestehenden Bedien- und Automatisierungssystemen eindeutig beschrieben.

Siemens 6AV6642-0BC01-1AX0 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SIMATIC HMI TP177B
Hersteller-/Bestell-/Identnummer 6AV6642-0BC01-1AX0
Geräteart Touch Panel TP177B DP Blue Mode
Display 5,7 Zoll STN, 4 Blaustufen
Auflösung 320 × 240 Pixel
Bedienung Analoger resistiver Touchscreen
Prozessor 32-Bit-RISC, 200 MHz
Anwenderspeicher 2.048 kByte
Schnittstellen RS232 optional, 1 × RS422, 1 × RS485, 1 × USB
Buskommunikation MPI und PROFIBUS DP bis 12 Mbit/s
Speichererweiterung MultiMedia Card bis 128 MB
Betriebssystem Windows CE
Projektierung WinCC flexible Compact 2005 oder höher
Runtime-Sprachen Bis zu 16 Online-/Runtime-Sprachen
Schutzart Front IP65, Rückseite IP20
Abmessungen 212 × 156 × 46 mm
Gewicht 0,8 kg netto
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

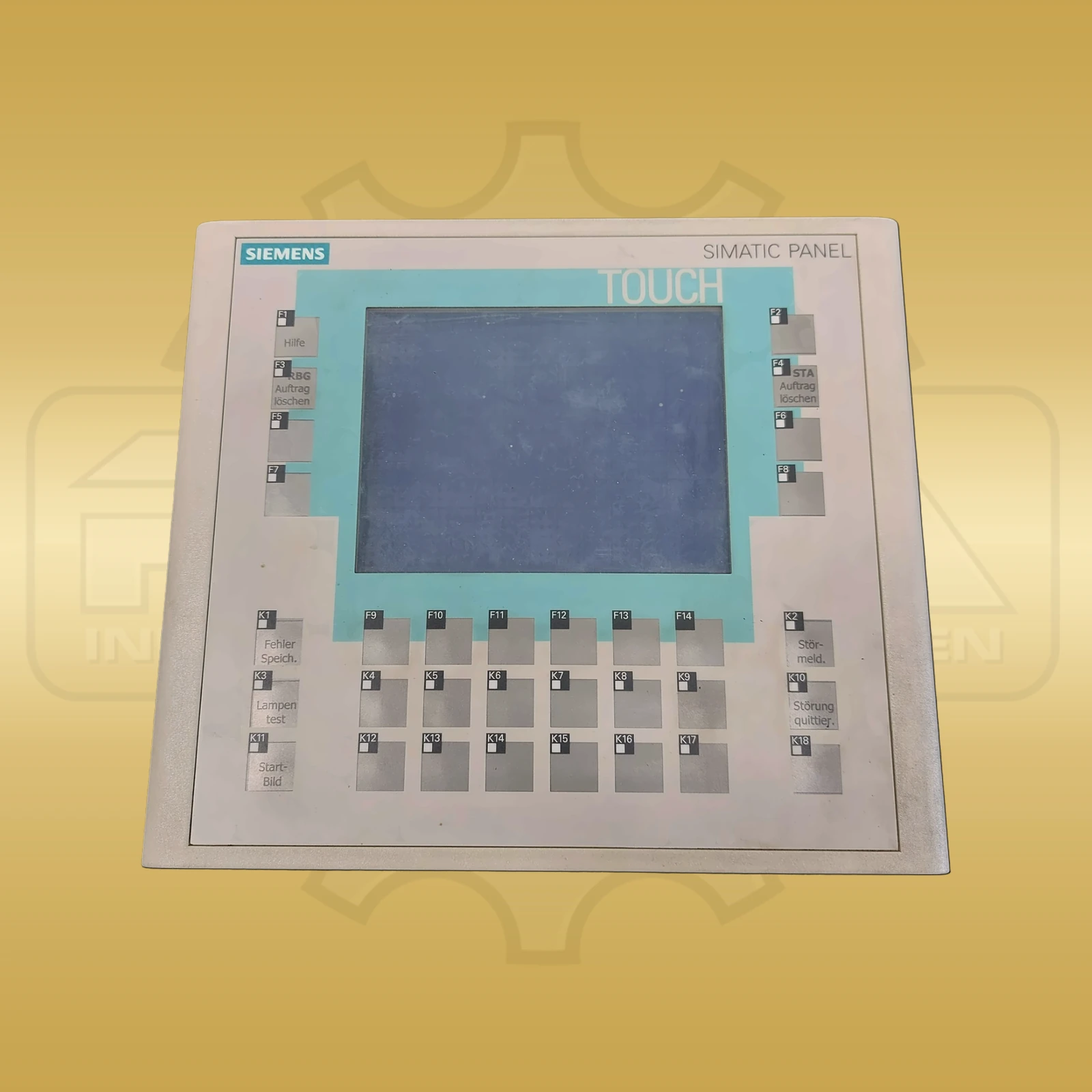

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Schnittstellen besitzt das Siemens 6AV6642-0BC01-1AX0?

Das TP177B DP verfügt über eine optionale RS232-Verbindung, je eine RS422- und RS485-Schnittstelle sowie USB. Für die Steuerungskommunikation unterstützt es MPI und PROFIBUS DP mit bis zu 12 Mbit/s.

Welche Abmessungen hat das TP177B 6AV6642-0BC01-1AX0?

Die Gehäusefront misst 212 × 156 mm, die Gesamttiefe beträgt 46 mm. Siemens gibt für die exakte Ausführung ein Nettogewicht von 0,8 kg an.
