SIMATIC HMI / OP 77B Operator Panel

Siemens 6AV6641-0CA01-0AX1

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Ihr Ansprechpartner: Nico Hartung

Jetzt telefonisch erreichbarGerade nicht erreichbar · Rückruf möglich

Brauchen Sie das Teil eilig oder mehrere Stück? Rufen Sie mich gerne an oder schreiben Sie mir – ich prüfe Verfügbarkeit und Versand für Sie.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

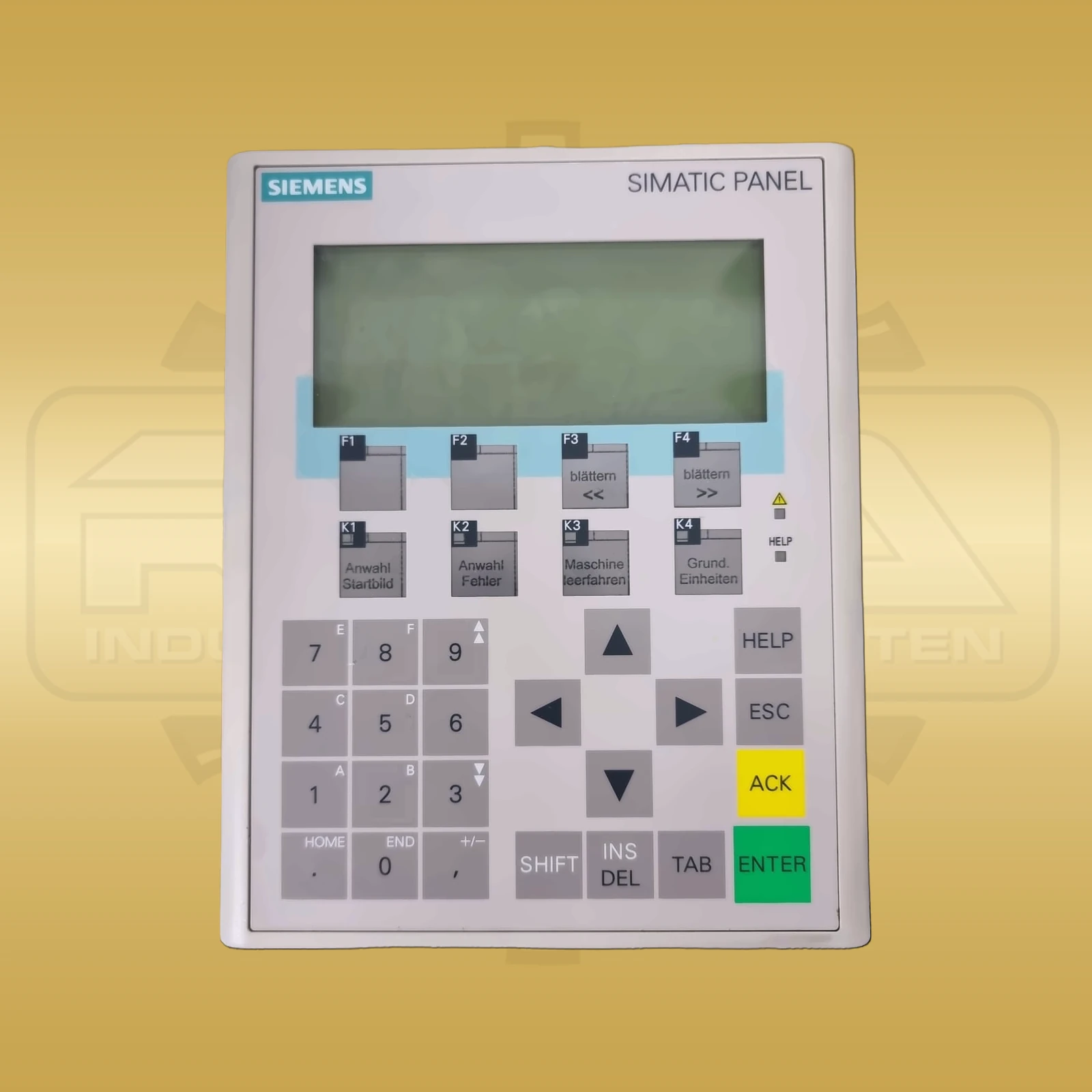

Auf 4,5 Zoll stellt das Siemens 6AV6641-0CA01-0AX1 Bedienbilder mit einer Auflösung von 160 × 64 Pixeln dar. Das SIMATIC HMI OP 77B verwendet dafür ein monochromes, gelbgrün beleuchtetes STN-Display. Der aktive Bildschirmbereich misst 102,38 × 40,94 mm; Kontrast und Hintergrundbeleuchtung sind auf die grafische Anzeige abgestimmt. Bedient wird das Panel über eine Folientastatur statt über einen Touchscreen. Sie umfasst 23 Systemtasten sowie acht projektierbare Softkeys, davon vier mit LED. Die zwei Beschriftungsstreifen sind den Tasten F1 bis F4 und K1 bis K4 zugeordnet.

Für die Kommunikation besitzt das OP 77B eine umschaltbare RS-422/RS-485-Schnittstelle für MPI und PROFIBUS DP. Zusätzlich stehen RS 232 sowie ein USB-Anschluss für Peripherie und Projektübertragung zur Verfügung. Der interne Arbeitsspeicher beträgt 1 MByte. Ein Steckplatz nimmt optional eine Siemens MMC als externes Speichermedium auf. Die Projektierung erfolgt mit WinCC flexible 2004 Compact oder einer neueren dafür vorgesehenen Version.

Die Nennversorgung beträgt 24 V DC, zulässig sind 18 bis 30 V DC. Typisch nimmt das Bediengerät rund 200 mA auf, als maximaler Dauerstrom sind etwa 300 mA angegeben. Frontseitig erreicht das Gehäuse IP65; die Rückseite ist mit IP20 ausgewiesen. Für den Schalttafeleinbau misst die Front 150 × 186 mm, die Gesamttiefe 38,5 mm. Der erforderliche Ausschnitt beträgt 134 × 170 mm. Ohne Verpackung wiegt das OP 77B ungefähr 500 g. Die Artikelnummer 6AV6641-0CA01-0AX1 bezeichnet genau diese tastengesteuerte OP-77B-Ausführung mit 4,5-Zoll-Anzeige und den genannten seriellen sowie USB-Schnittstellen.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe SIMATIC HMI / OP 77B
Hersteller-/Bestell-/Identnummer 6AV6641-0CA01-0AX1
Geräteart Operator Panel

Leistungsdaten

Versorgungsspannung 24 V DC; zulässig 18 bis 30 V DC

Schnittstellen

Schnittstellen RS 422/RS 485, RS 232 und USB
Kommunikation MPI / PROFIBUS DP

Einbau und Umgebung

Schutzart Front IP65, Rückseite IP20

Maße und Gewicht

Abmessungen 150 × 186 × 38,5 mm
Gewicht ca. 500 g

Weitere Angaben

Displaytyp STN, monochrom gelbgrün
Bildschirmdiagonale 4,5 Zoll
Displayauflösung 160 × 64 Pixel
Aktiver Bildschirmbereich 102,38 × 40,94 mm
Bedienart Folientastatur
Tasten 23 Systemtasten und 8 projektierbare Softkeys
Arbeitsspeicher 1 MByte
Speichererweiterung MMC-Steckplatz

Produktstatus und Exportdaten

Produktstatus (Hersteller) Abgekündigt seit 01.10.2026
Statistische Warennummer 85371098
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN 5A992

Herstellerangaben zur Bestellnummer 6AV6641-0CA01-0AX1, Stand 20.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 6AV6641-0CA01-0AX1

Kontakt aufnehmen
Welche Anzeige besitzt das Siemens 6AV6641-0CA01-0AX1?

Das OP 77B verwendet ein monochromes, gelbgrün beleuchtetes 4,5-Zoll-STN-Display mit 160 × 64 Pixeln.

Welche Kommunikationsschnittstellen bietet das OP 77B?

Vorhanden sind eine umschaltbare RS-422/RS-485-Schnittstelle für MPI und PROFIBUS DP sowie RS 232 und USB.
