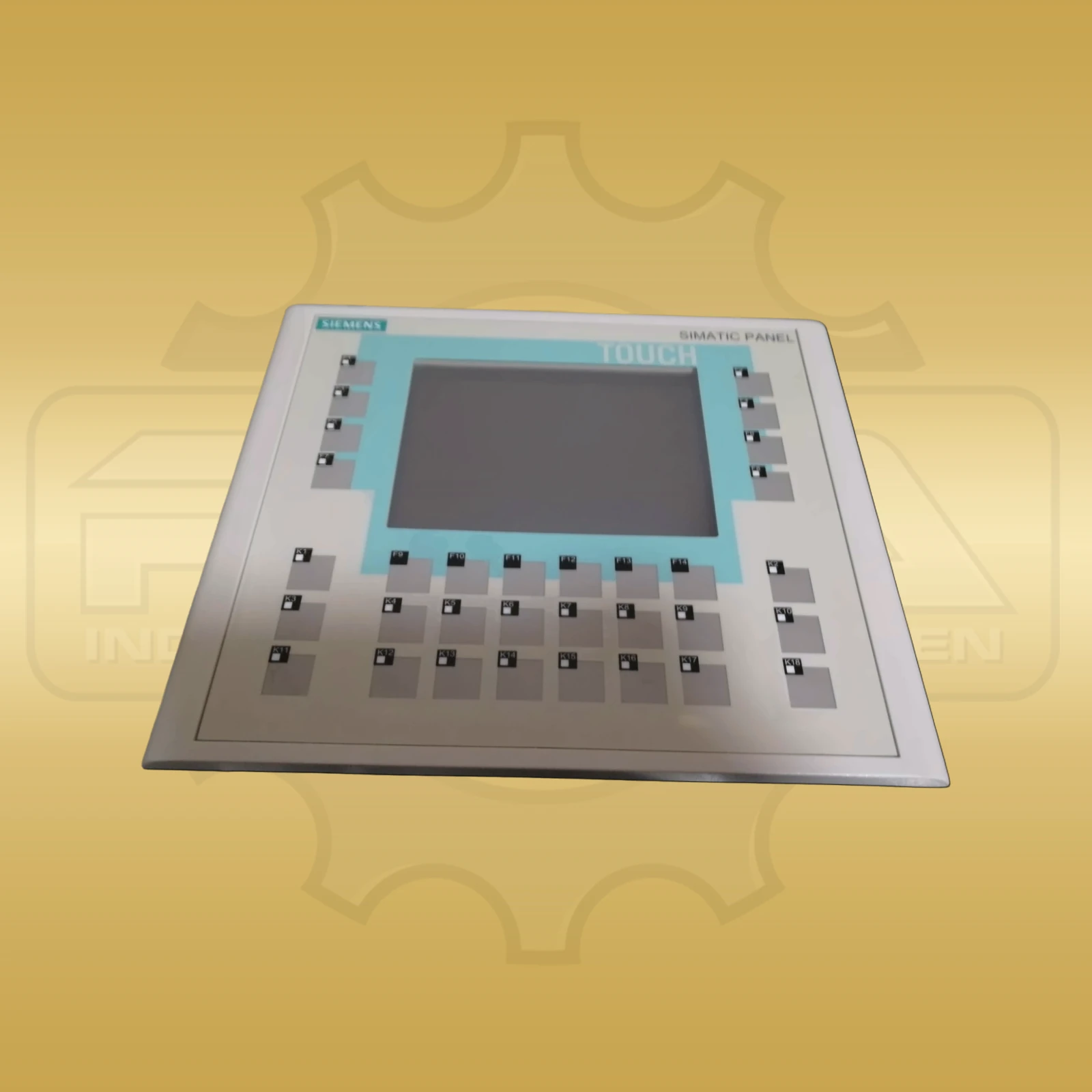

Beispielbild Siemens 6AV6642-0DC01-1AX0
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Das Siemens 6AV6642-0DA01-1AX0 ist ein SIMATIC HMI Operator Panel der Baureihe OP177B in der Ausführung PN/DP. Die exakte Bestellnummer bezeichnet ein Bediengerät mit 5,7-Zoll-STN-Farbdisplay, resistivem Touchscreen und zusätzlicher Folientastatur. Das Display stellt 256 Farben mit einer Auflösung von 320 × 240 Pixeln dar. Die typische Lebensdauer der Display-Hinterleuchtung bei 25 °C ist mit 50.000 Stunden angegeben. Neben der Touchbedienung stehen 32 projektierbare Funktionstasten zur Verfügung, davon 26 mit LED-Anzeige. Das Panel arbeitet mit einem ARM-Prozessor bei 200 MHz und verfügt über 2.048 kByte Anwenderspeicher. Für die Kommunikation mit Automatisierungssystemen unterstützt die PN/DP-Ausführung MPI, PROFIBUS DP bis 12 Mbit/s und PROFINET. Als physische Schnittstellen nennt Siemens RS422, RS485, USB und Ethernet 10/100 über RJ45; optional ist RS232 nutzbar. Der Speichersteckplatz ist für eine SIMATIC HMI MultiMedia Card ausgeführt. Die Projektierung erfolgt mit WinCC flexible 2005 oder einer passenden späteren WinCC-flexible-Version. Die Versorgung erfolgt mit 24 V DC; die dokumentierte Nennstromaufnahme beträgt 0,24 A. Für den Einbau ist eine senkrechte Montage mit einer Neigung von höchstens 35° ohne zusätzliche Belüftung vorgesehen. Die Front des OP177B misst 243 mm in der Breite und 212 mm in der Höhe. Der erforderliche Montageausschnitt beträgt 229 × 196 mm, die Einbautiefe 45 mm. Siemens nennt für die exakte Bestellnummer ein Nettogewicht von 1,326 kg. Farbdisplay, Touch- und Tastenbedienung, PN/DP-Kommunikation, Schnittstellen und mechanische Maße kennzeichnen damit die konkrete Geräteausführung.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMATIC HMI OP177B |
| Hersteller-/Bestell-/Identnummer | 6AV6642-0DA01-1AX0 |
| Geräteart | Operator Panel OP177B PN/DP Color |
| Display | 5,7 Zoll STN-Farbdisplay, 256 Farben |
| Auflösung | 320 × 240 Pixel |
| Bedienung | Resistiver Touchscreen und Folientastatur |
| Funktionstasten | 32 projektierbar, davon 26 mit LED |
| Prozessor | ARM, 200 MHz |
| Anwenderspeicher | 2.048 kByte |
| Kommunikation | MPI, PROFIBUS DP bis 12 Mbit/s, PROFINET |
| Schnittstellen | RS422, RS485, USB, Ethernet 10/100 (RJ45); RS232 optional |
| Speichererweiterung | Steckplatz für SIMATIC HMI MultiMedia Card |
| Projektierung | WinCC flexible 2005 |
| Versorgung | 24 V DC; Nennstromaufnahme 0,24 A |
| Montageausschnitt | 229 × 196 mm |
| Abmessungen | 243 × 212 mm Front; 45 mm Einbautiefe |
| Gewicht | 1,326 kg netto |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Siemens 1FK6060-6AF71-1TA0
Preis auf Anfrage
Beispielbild Siemens 1FK6063-6AF71-1EB0
1.500,00 €
Beispielbild Siemens 1FK6083-6AF21-1TB9-Z
1.090,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Schnittstellen besitzt das Siemens 6AV6642-0DA01-1AX0?
Das OP177B PN/DP unterstützt MPI, PROFIBUS DP und PROFINET. Als physische Anschlüsse stehen RS422, RS485, USB und Ethernet 10/100 über RJ45 zur Verfügung; RS232 ist optional nutzbar.
Welche Einbaumaße hat das OP177B 6AV6642-0DA01-1AX0?
Die Front misst 243 × 212 mm. Siemens gibt einen Montageausschnitt von 229 × 196 mm und eine Einbautiefe von 45 mm an; das Nettogewicht der exakten Ausführung beträgt 1,326 kg.
