Siemens 6AV2 124-0QC02-0AX0

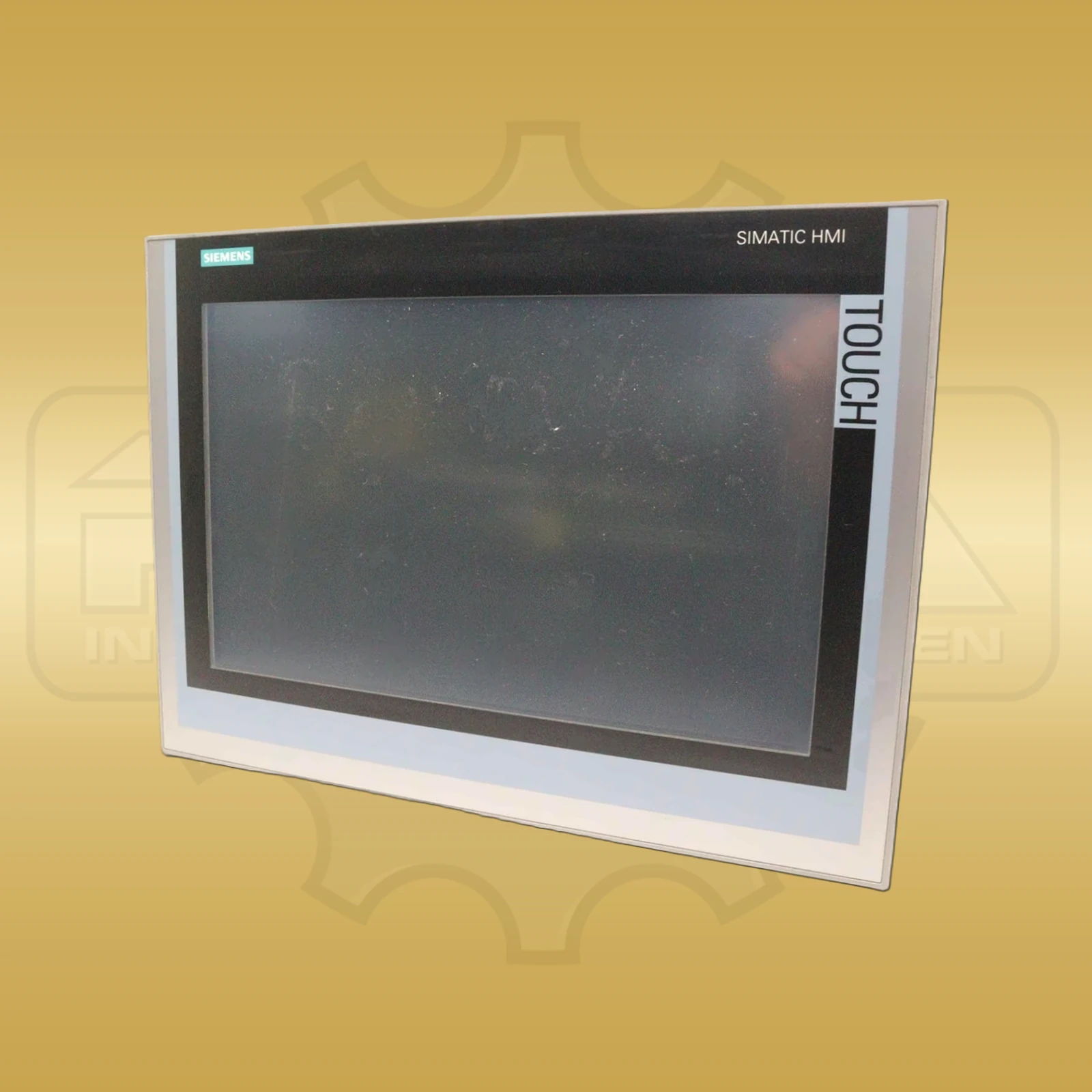

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Versand Information

Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!

Produktbeschreibung

Das Siemens 6AV2 124-0QC02-0AX0 gehört zur Produktfamilie SIMATIC HMI Comfort Panels und ist als TP1500 Comfort für großformatige Maschinen- und Anlagenvisualisierungen ausgelegt. Die Bedienung erfolgt über einen analog-resistiven 15,4-Zoll-Touchscreen im Breitbildformat. Das TFT-Display stellt 1.280 x 800 Pixel und 16.777.216 Farben dar; die sichtbare Displayfläche misst 331,2 x 207 mm. Die LED-Hinterleuchtung ist von 0 bis 100 Prozent dimmbar und mit einer mittleren Betriebsdauer von 80.000 Stunden bei 25 °C dokumentiert. Für Projektierungsdaten stehen 24 MB Anwenderspeicher zur Verfügung. Das Panel verwendet Windows CE 6.0 und lässt sich ab WinCC Comfort V11 SP2 projektieren. In die Automatisierungsumgebung wird es über PROFINET sowie MPI/PROFIBUS DP eingebunden. Zusätzlich sind USB-Anschlüsse und Speicherkartensteckplätze für Datentransfer und Archivierung vorhanden. Die Gerätefront besteht aus Aluminium. Das HMI kann im Hoch- und Querformat montiert werden; Siemens gibt eine maximal zulässige Neigung von 35° ohne Fremdbelüftung an. Über Touch-Schaltflächen lassen sich 40 Direktasten als S7-Eingangsperipherie projektieren. Die Projektübertragung ist über MPI/PROFIBUS DP, USB und Ethernet vorgesehen. Die Nennversorgung beträgt 24 V DC; Siemens dokumentiert eine Nennstromaufnahme von 1,5 A und eine typische Wirkleistungsaufnahme von 36 W. Das Aluminium-Frontgehäuse misst 415 x 310 mm, die Einbautiefe beträgt 75 mm. Für den Schaltschrank ist ein Einbauausschnitt von 396 x 291 mm vorgesehen. Die Frontseite erreicht im eingebauten Zustand Schutzart IP65. Das Gewicht ohne Verpackung beträgt 5,2 kg. Die Artikelnummer 6AV2124-0QC02-0AX0 bezeichnet die abgekündigte Ersatzteilversion; Siemens nennt 6AV2124-0QC02-0AX1 als Nachfolger.

Siemens 6AV2 124-0QC02-0AX0 Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Hersteller Siemens
Produktreihe SIMATIC HMI Comfort Panels
Hersteller-/Bestell-/Identnummer 6AV2124-0QC02-0AX0
Geräteart TP1500 Comfort Panel
Display 15,4 Zoll TFT, analog-resistiver Touchscreen
Auflösung 1.280 x 800 Pixel
Farbdarstellung 16.777.216 Farben
Projektierungsspeicher 24 MB
Betriebssystem Windows CE 6.0
Schnittstellen PROFINET sowie MPI/PROFIBUS DP
Nennversorgung 24 V DC
Nennstromaufnahme 1,5 A
Wirkleistungsaufnahme typisch 36 W
Hinterleuchtung LED, 0 bis 100 % dimmbar, MTBF 80.000 h bei 25 °C
Schutzart Front IP65 im eingebauten Zustand
Einbauausschnitt 396 x 291 mm
Projektierung WinCC Comfort V11 SP2 oder höher
Abmessungen 415 x 310 x 75 mm
Gewicht 5,2 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche Anzeige besitzt das Siemens 6AV2 124-0QC02-0AX0?

Das TP1500 Comfort besitzt einen analog-resistiven 15,4-Zoll-TFT-Touchscreen mit 1.280 x 800 Pixeln und 16.777.216 Farben.

Welche Kommunikationsschnittstellen unterstützt das TP1500 Comfort?

Für die Anlagenkommunikation dokumentiert Siemens PROFINET sowie MPI/PROFIBUS DP. Zusätzlich stehen USB-Anschlüsse und Speicherkartensteckplätze zur Verfügung.
