1PH7 Servomotor

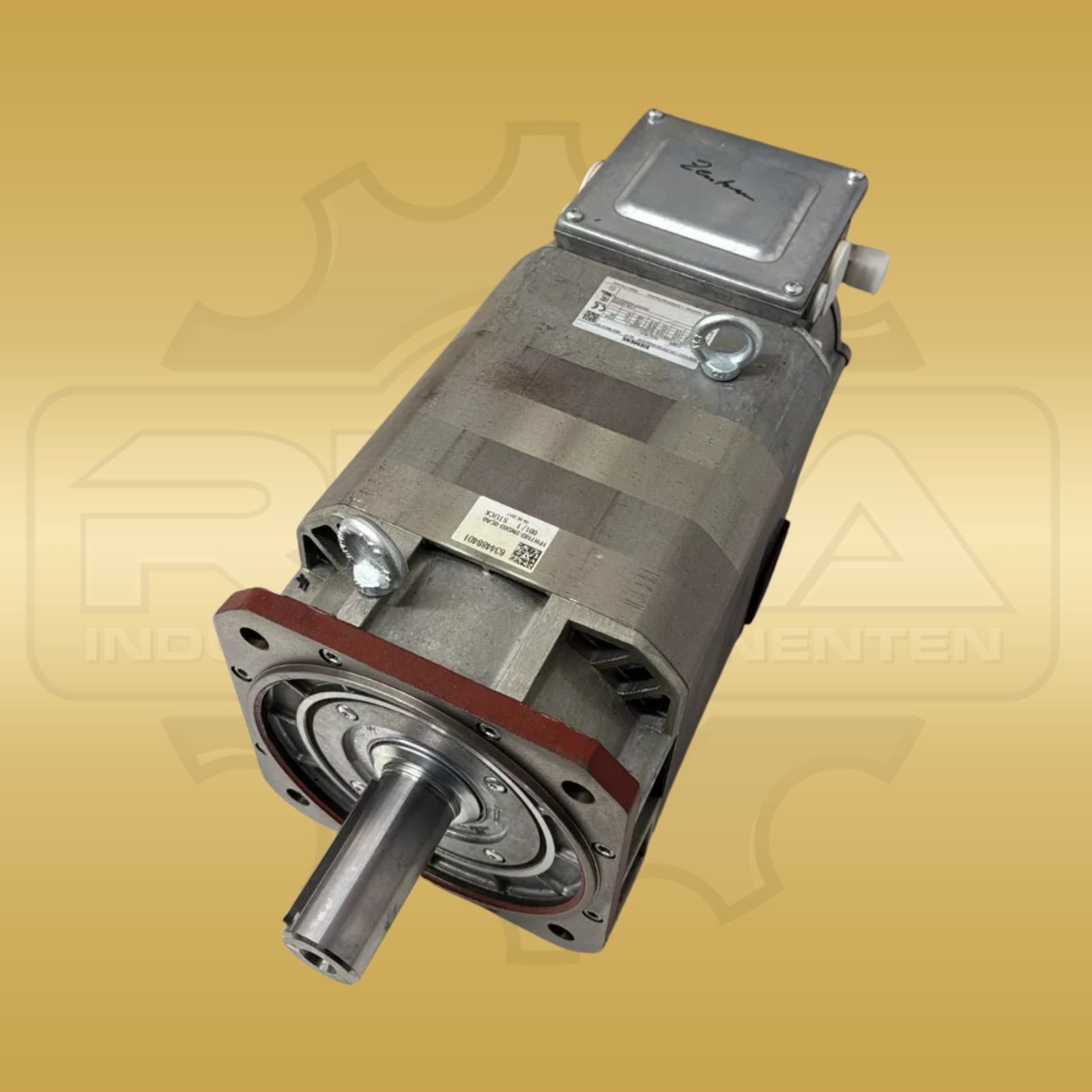

Siemens 1PH7103-2ND03-0CA0

2.590,00 €

exkl. MwSt.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Stückzahl: 1

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandoptionen und Nettokosten werden nach Eingabe der Lieferadresse im Checkout berechnet. Ist keine verlässliche Berechnung möglich, erhalten Sie ein individuelles Angebot.

Produktbeschreibung

Der Siemens 1PH7103-2ND03-0CA0 ist ein fremdbelüfteter Asynchron-Servomotor der Baureihe 1PH7 in Baugröße 100. Die Siemens-Katalogdaten führen die D-Wicklung dieser Baugröße mit 3,7 kW Nennleistung bei 1.000 min⁻¹ Nenndrehzahl. Das zugehörige Nenndrehmoment beträgt 35 Nm, der Nennstrom 10 A und die Nennspannung 343 V. Als Nennfrequenz sind 35,6 Hz dokumentiert. Der Feldschwächbereich beginnt bei 1.800 min⁻¹; als maximale Drehzahl werden 9.000 min⁻¹ genannt. Das Rotorträgheitsmoment beträgt 0,017 kgm². Die Katalogtabelle führt außerdem einen Leistungsfaktor von 0,82, einen Magnetisierungsstrom von 4,8 A und einen Wirkungsgrad von 0,794 auf.

Der Motor ist als dreiphasiger Käfigläufer innerhalb der Siemens-1PH7-Familie ausgeführt. Die erste Ziffer 2 des Variantenblocks bezeichnet die Ausführung mit Fremdlüfter. Die Geberkennung N steht für einen Sinus-/Cosinus-Inkrementalgeber mit 1 Vss ohne C- und D-Spur. Die Kennung 03 legt die mechanische Bauform IM B35 mit Fuß- und Flanschbefestigung fest. Der Suffix 0 beschreibt die Ausführung ohne Haltebremse. Für die 1PH7-Familie nennt Siemens Schutzart IP55 und axiale Fremdbelüftung. Die Maßzeichnung für 1PH7103 in IM B35 dokumentiert 411 mm Gesamtlänge ohne Bremse, einen Flanschdurchmesser von 250 mm und 220 mm Bauhöhe.

Der Wellenmittelpunkt liegt 100 mm über der Aufstellfläche. Der Flansch-Lochkreisdurchmesser beträgt 215 mm, der Zentrierdurchmesser 180 mm. Für das Wellenende nennt die Zeichnung 38 mm Durchmesser, 80 mm Länge, ein M12-Zentriergewinde sowie eine 10 mm breite Passfedernut. Das dokumentierte Motorgewicht beträgt 40 kg. Vollständige Bestellnummer, Wicklungskennung, Geber, Bauform und mechanische Maße definieren diese Variante.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Siemens
Produktreihe 1PH7
Hersteller-/Bestell-/Identnummer 1PH7103-2ND03-0CA0

Leistungsdaten

Nennleistung 3,7 kW
Nenndrehzahl 1.000 min⁻¹
Nenndrehmoment 35 Nm
Nennstrom 10 A
Nennspannung 343 V
Nennfrequenz 35,6 Hz
Maximale Drehzahl 9.000 min⁻¹
Feldschwächdrehzahl 1.800 min⁻¹

Schnittstellen

Geber Sinus-/Cosinus-Inkrementalgeber 1 Vss ohne C- und D-Spur

Einbau und Umgebung

Kühlung Axiale Fremdbelüftung
Bauform IM B35, Fuß- und Flanschbefestigung
Schutzart IP55

Maße und Gewicht

Baugröße 100
Abmessungen 411 mm Gesamtlänge, 250 mm Flanschdurchmesser, 220 mm Bauhöhe
Gewicht 40 kg

Weitere Angaben

Motorart Dreiphasiger Asynchron-Servomotor mit Käfigläufer
Trägheitsmoment 0,017 kgm²

Produktstatus und Exportdaten

Produktstatus (Hersteller) Abgekündigt seit 01.10.2015
Statistische Warennummer 85015220
Ursprungsland Deutschland
Ausfuhrkennzeichen (AL) N
ECCN N

Herstellerangaben zur Bestellnummer 1PH7103-2ND03-0CA0, Stand 21.10.2026. Ohne Gewähr für das gelieferte Einzelstück; ersetzt keine Exportkontrollprüfung.

Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu 1PH7103-2ND03-0CA0

Kontakt aufnehmen
Welche Nenndaten sind für den Siemens 1PH7103-2ND03-0CA0 dokumentiert?

Dokumentiert sind 3,7 kW Nennleistung, 1.000 min⁻¹ Nenndrehzahl, 35 Nm Nenndrehmoment, 10 A Nennstrom und 343 V Nennspannung.

Welche mechanische Ausführung hat der 1PH7103-2ND03-0CA0?

Die Kennung 03 bezeichnet IM B35 mit Fuß- und Flanschbefestigung. Die Zeichnung nennt 411 mm Gesamtlänge, 250 mm Flanschdurchmesser und 220 mm Bauhöhe.
