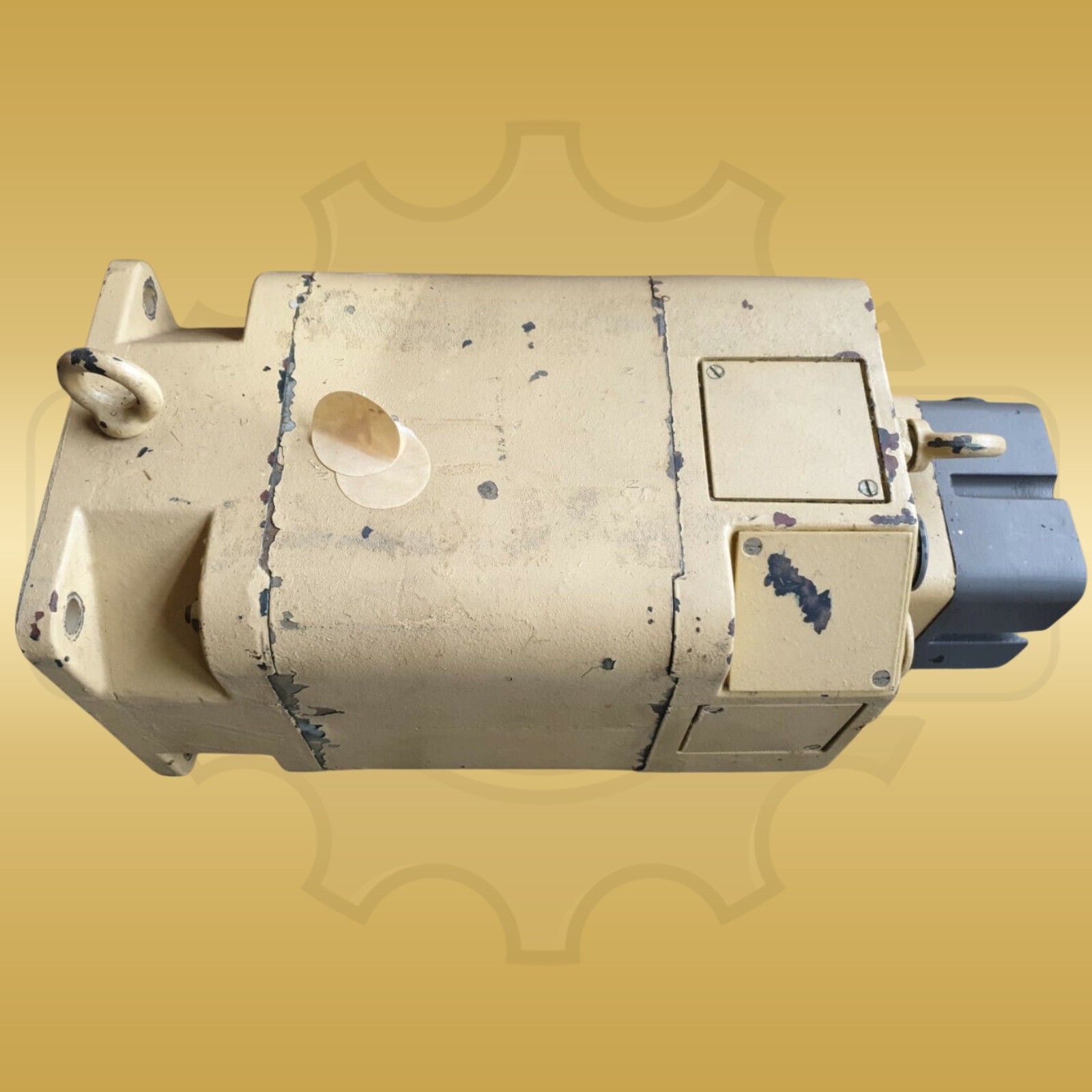

Siemens 1HU3132-0AC01-0ZZ9-Z
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Mit einer dokumentierten Welle von 60 mm und Außenmaßen von 1070 × 360 × 360 mm gehört der Siemens 1HU3132-0AC01-0ZZ9-Z zu den großformatigen Gleichstrom-Servomotoren der Reihe 1HU3. Die konkrete Einheit besteht aus einem permanentmagneterregten, unbelüfteten Servomotor und einem Lenze-Schaltwendegetriebe. Als Getriebekennung ist 12 204 25 1 2 1 angegeben; der dokumentierte Stufensprung beträgt 2,0. Ein Tacho ist Bestandteil der beschriebenen Baugruppe. Die elektrischen Kenndaten der vorliegenden Ausführung umfassen eine Nennleistung von 1,8 kW und eine Nennspannung von 167 V. Für den Motor sind 1000 U/min ausgewiesen. Der Grundausführung 1HU3132-0AC01 sind ein Dauerdrehmoment von 47 Nm und ein Dauerstrom von 31 A zugeordnet. Der unbelüftete Aufbau und die Schutzart IP54 beschreiben die konstruktive Ausführung des Motorgehäuses. Motor und Getriebe bilden eine zusammenhängende Antriebseinheit. Die Typkennung des Siemens-Motors, die separate Lenze-Kennung und die mechanischen Maße sind deshalb als eigenständige Identitäts- und Einbaudaten erfasst. Der Wert für die Welle bezeichnet einen Durchmesser von 60 mm. Die angegebenen Außenmaße beziehen sich auf die komplette Einheit aus Servomotor und Schaltwendegetriebe. Die separate Getriebekennung hält die Lenze-Komponente von der Siemens-Motorkennung getrennt. Der Tacho gehört zur erfassten Baugruppe; seine genaue elektrische Ausführung ist kein Bestandteil der vorliegenden Kenndaten. Die Reihe 1HU3 umfasst permanentmagneterregte Gleichstrom-Servomotoren für geregelte Antriebssysteme. Bei dieser Variante stehen die Kombination aus 47 Nm Dauerdrehmoment, 1000 U/min, 167 V und dem angebauten Schaltwendegetriebe im Mittelpunkt. Die vollständige Siemens-Kennung lautet 1HU3132-0AC01-0ZZ9-Z.

Siemens 1HU3132-0AC01-0ZZ9-Z Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller Siemens
Produktreihe Siemens 1HU3
Hersteller-/Bestell-/Identnummer 1HU3132-0AC01-0ZZ9-Z
Geräteart Gleichstrom-Servomotor mit Schaltwendegetriebe
Erregungsart Permanentmagneterregt
Kühlart Unbelüftet
Nennleistung 1,8 kW
Nenndrehzahl 1000 U/min
Nennspannung 167 V
Dauerdrehmoment 47 Nm
Dauerstrom 31 A
Schutzart IP54
Getriebehersteller Lenze
Getriebekennung 12 204 25 1 2 1
Stufensprung 2,0
Wellendurchmesser 60 mm
Abmessungen 1070 × 360 × 360 mm
Gewicht ca. 180 kg
Schaltschrank mit SPS-Modulen und Automatisierungskomponenten

Ähnliche Artikel

Zum Shop
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Häufige Fragen

Kontakt aufnehmen
Welche elektrischen Kenndaten sind für den Siemens 1HU3132-0AC01-0ZZ9-Z dokumentiert?

Für die konkrete Einheit sind 1,8 kW Nennleistung, 167 V Nennspannung und 1000 U/min angegeben. Die Siemens-SIMODRIVE-Tabelle nennt für die Grundausführung außerdem 47 Nm Dauerdrehmoment und 31 A Dauerstrom.

Welche mechanischen Daten gehören zur kompletten Motor-Getriebe-Einheit?

Die Einheit umfasst ein Lenze-Schaltwendegetriebe mit der Kennung 12 204 25 1 2 1 und einem Stufensprung von 2,0. Der Wellendurchmesser beträgt 60 mm; die Außenmaße betragen 1070 × 360 × 360 mm.
