Produktbeschreibung

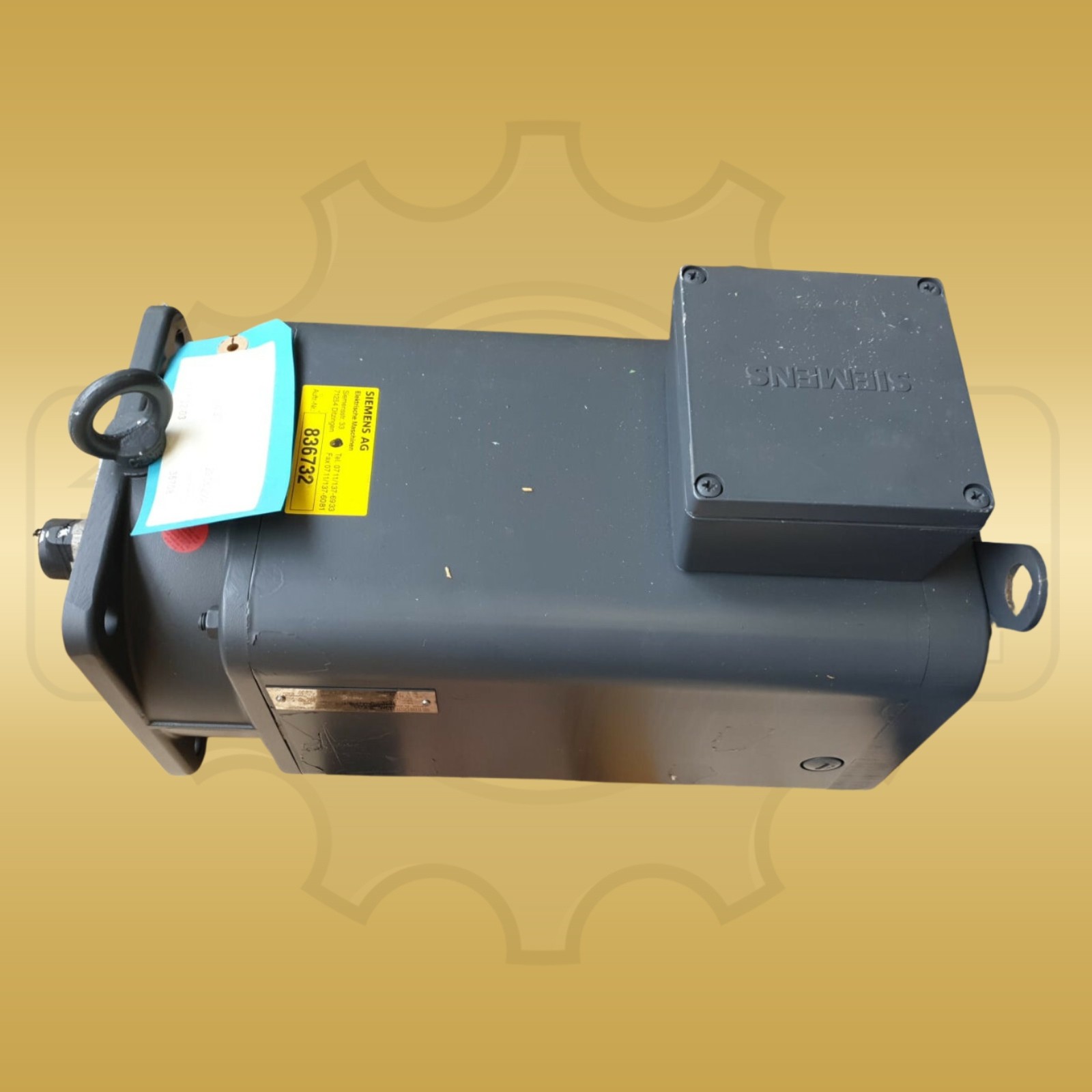

Selbstkühlung und eine Drehzahl von 1200 min⁻¹ kennzeichnen den Siemens 1FT5104-0AA71-2-Z innerhalb der Vorschubmotoren der Reihe 1FT5. Als AC-Vorschubservomotor bildet er die elektromechanische Antriebskomponente einer geregelten Achse. Dabei gehören der Motor und die elektrische Versorgung durch das Antriebssystem zu unterschiedlichen Teilen des Antriebs. Die Angabe von 600 V DC bezieht sich auf den Zwischenkreis und bezeichnet deshalb keine direkt am Motor anzulegende Netzwechselspannung. Für die drehmomentbezogene Einordnung steht ein Wert von 45 Nm bei einer Übertemperatur von 100 K. Diese thermische Bezugsbedingung gehört zum Drehmomentwert und ist beim Vergleich der Ausführungen ebenso zu berücksichtigen wie die Drehzahl. Die Rückführung verbindet einen Tachogenerator mit einem Rotorlagegeber. Damit sind Drehzahlerfassung und Rotorlage als getrennte Größen im Motoraufbau vertreten. Der Tachogenerator liefert die drehzahlbezogene Rückmeldung; der Rotorlagegeber erfasst die Stellung des Rotors. Für die elektrische Anbindung verfügt diese Ausführung über einen Klemmenkasten und einen Signalstecker. Leistungsanschluss und Rückführsignale haben damit jeweils ihre eigene Anschlussform. Bei einem konkreten Auftrag mit Versand aus Deutschland wird der Motor unter seiner vollständigen Kennung 1FT5104-0AA71-2-Z geführt. Mechanisch ist die Ausführung der Bauform IM B5 zugeordnet; als weitere Einbaulagen sind IM V1 und IM V3 angegeben. Zur selbstgekühlten Bauweise kommt die Schutzart IP64. Das Gehäuse misst 190 mm in der Breite, 250 mm in der Höhe und 520 mm in der Länge. Für die Handhabung des Motors ist außerdem das Gewicht von 40 kg eine wesentliche mechanische Größe.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Siemens |
|---|---|
| Produktreihe | 1FT5 |
| Hersteller-/Bestell-/Identnummer | 1FT5104-0AA71-2-Z |
| Geräteart | AC-Vorschubservomotor |
| Zwischenkreisspannung | 600 V DC |
| Drehmoment bei 100 K | 45 Nm |
| Drehzahl | 1200 min⁻¹ |
| Kühlart | Selbstkühlung |
| Drehzahlrückführung | Tachogenerator |
| Rotorlagerückführung | Rotorlagegeber |
| Schutzart | IP64 |
| Bauform | IM B5 (IM V1, IM V3) |
| Leistungsanschluss | Klemmenkasten |
| Signalanschluss | Signalstecker |
| Abmessungen | 190 × 250 × 520 mm |
| Gewicht | 40 kg |
Ähnliche Artikel
Zum Shop

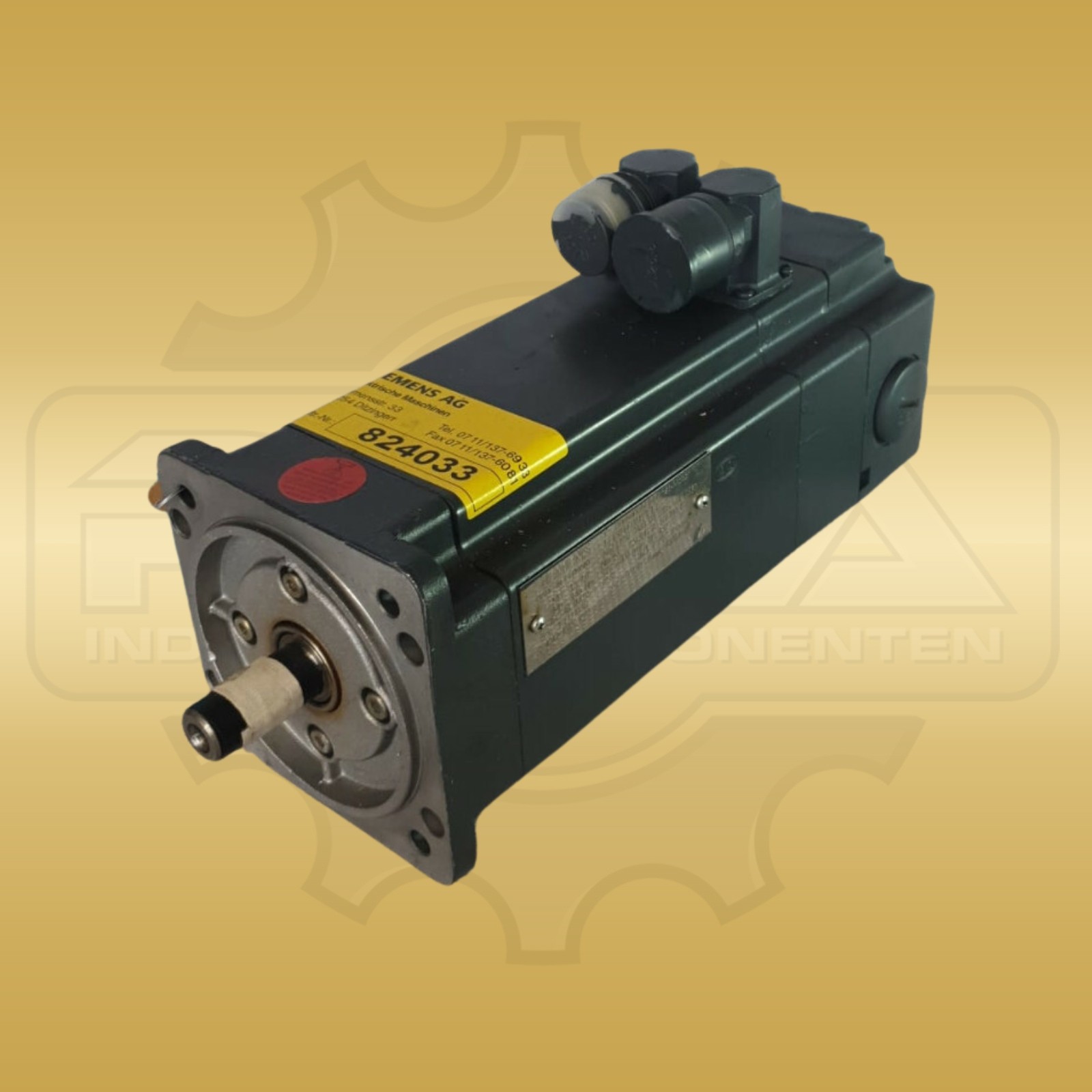

Siemens 1FT5044-0AK71-1-Z
1.080,00 €

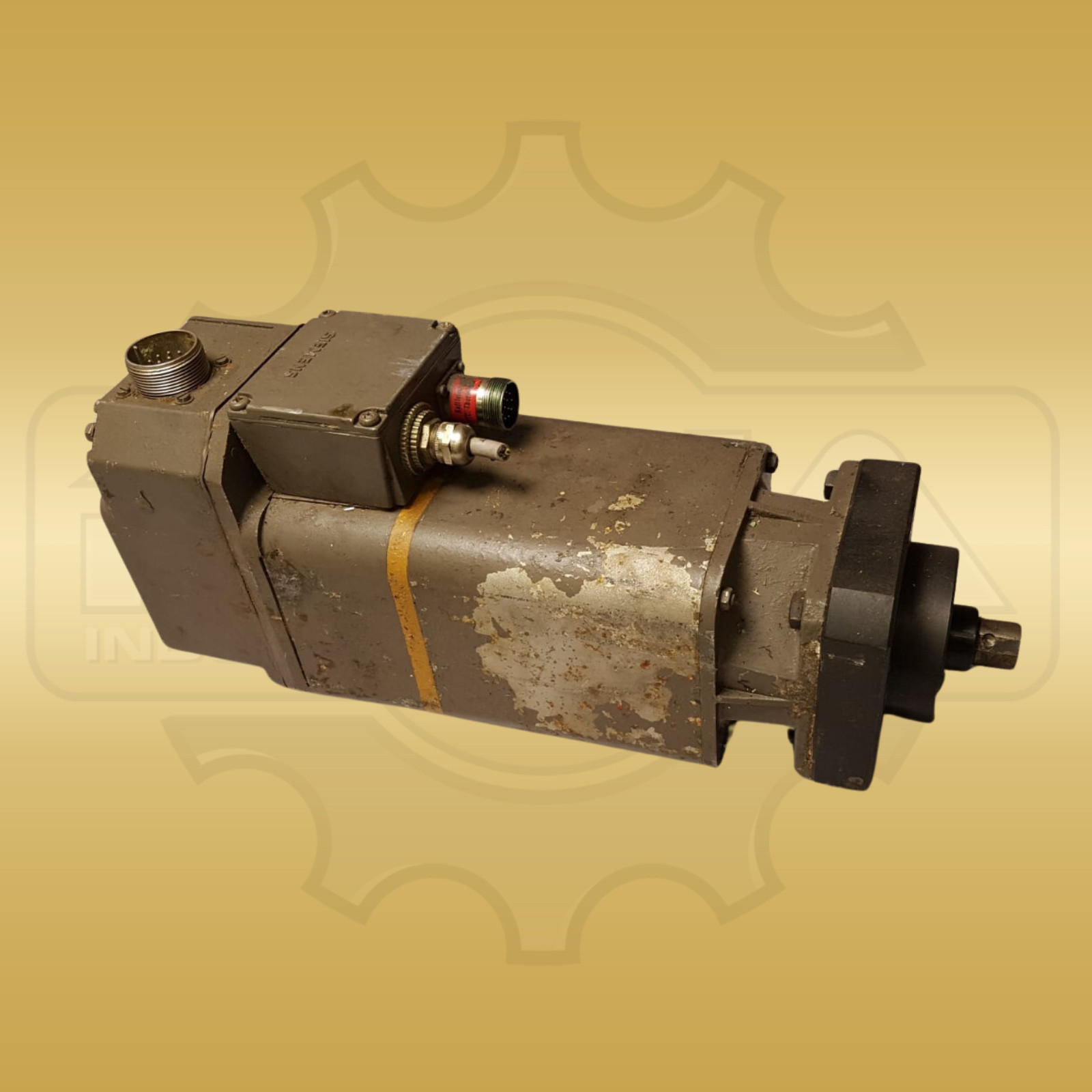

Siemens 1FT5062-0AC01-2-Z
170,00 €

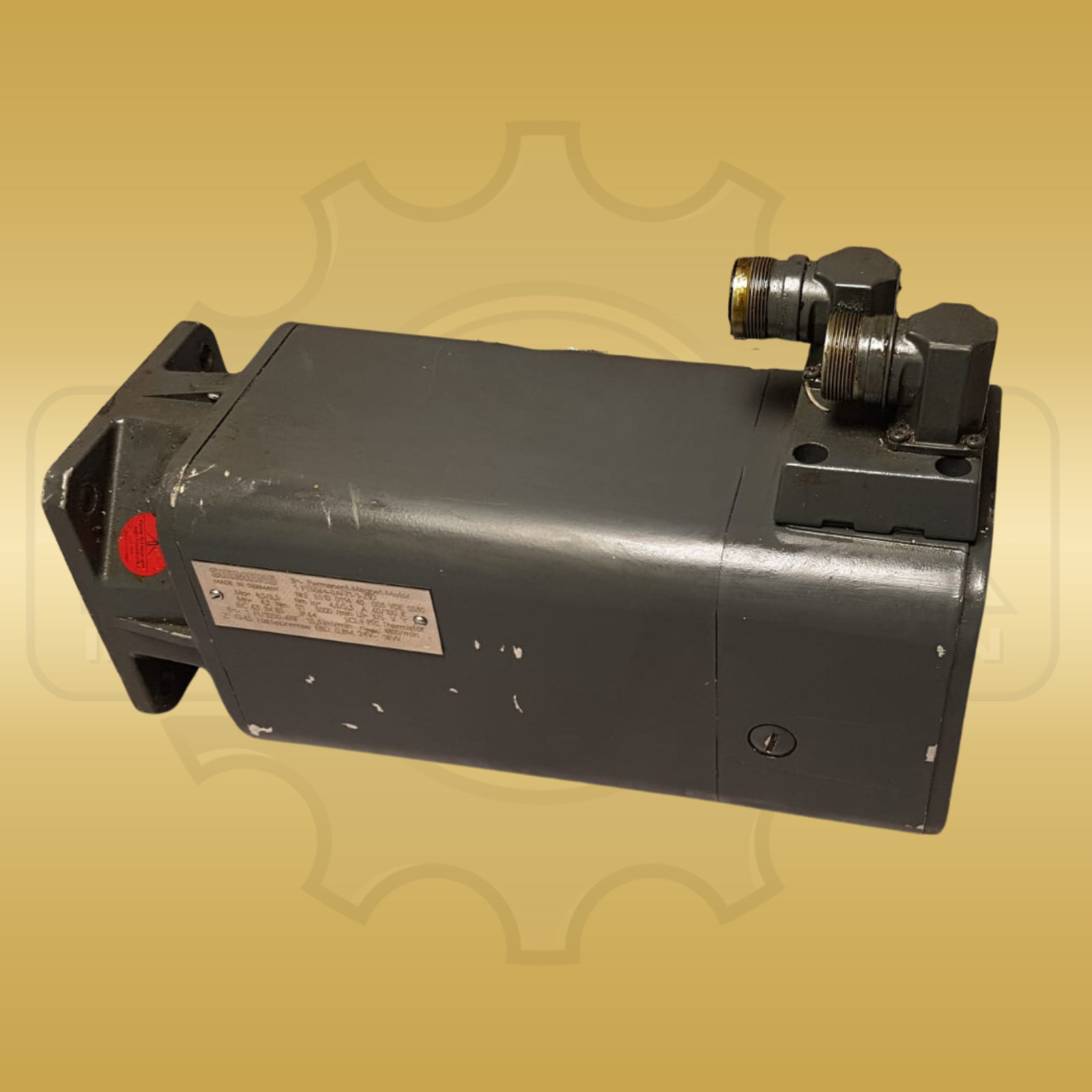

Siemens 1FT5064-0AF71-1-Z
