Siemens 1FK7100-5AF71-1AH0
3.180,00 €
Versand Information
Benötigen Sie für diesen Artikel eine Same-Day-Lieferung oder einen Expressversand mit definierter Zustellzeit?
Kontaktieren Sie uns gerne!
Produktbeschreibung

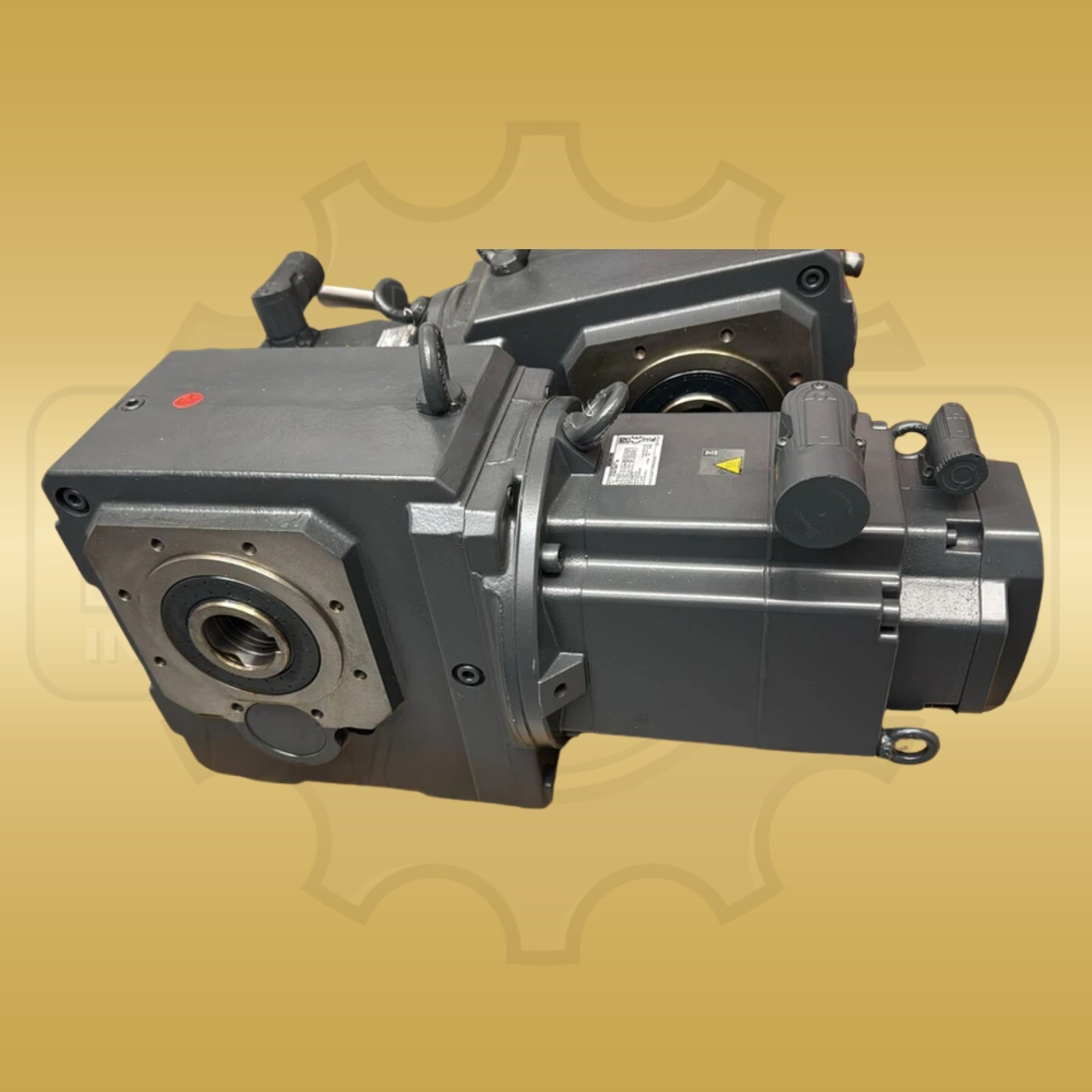

Der Siemens 1FK7103-5AF71-1AV5-Z verbindet einen permanentmagneterregten SIMOTICS-S-Synchronservomotor der Baureihe 1FK7 mit einem K613-Kegelradgetriebe. Der kompakte Motor ist für 3.000 min⁻¹ Nenndrehzahl ausgelegt und erreicht bei 100 K ein Nennmoment von 14,0 Nm bei 12,0 A Nennstrom. Für dynamische Beschleunigung nennt Siemens bis zu 108,0 Nm Motormoment und 84,0 A Maximalstrom. Acht Pole, natürliche Kühlung und ein KTY84-Sensor in der Statorwicklung unterstützen einen kontrollierten Betrieb in geregelten Achsen. Die Rückführung übernimmt ein inkrementaler IC2048S/R-Geber mit Sin/Cos-Signal 1 Vpp, 2.048 Signalperioden sowie C- und D-Spur. Mechanisch besitzt der Motor die Bauform IM B5 und drehbare Leistungs- und Signalstecker. Das Gehäuse erfüllt IP65; am antriebsseitigen Flansch ist IP67 ausgewiesen. Eine permanentmagneterregte Haltebremse mit 41,0 Nm Haltemoment und 24 V DC ergänzt die Achssicherung. Das K613-Kegelradgetriebe übersetzt mit i=24 auf 104 min⁻¹ Abtriebsdrehzahl und stellt bei S3-60 % 470 Nm Nennabtriebsmoment bereit. Damit eignet sich die Einheit für winkelversetzte Förder-, Positionier- und Handhabungsachsen, bei denen hohes Abtriebsmoment mit präziser Servoregelung kombiniert wird. Das unterstützt zuverlässigen Betrieb in bestehenden Anlagen. Das Suffix -Z bleibt Bestandteil der vollständigen Typbezeichnung. Konkrete Z-Optionen sind im Shop nicht zugesichert und werden vor der Bestellung anhand des tatsächlich verfügbaren Geräts bestätigt. Eine bestimmte optionale Wellen-, Getriebe- oder Steckeranordnung wird daher nicht versprochen. Für einen sicheren Austausch sind vollständige MLFB, Übersetzung, Einbaulage, Geberausführung, Bremse, Anschlussmaße und vorhandene Umrichterparametrierung mit Typenschild und Maschinendokumentation abzugleichen.
Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMOTICS S-1FK7 |
| Hersteller-/Bestell-/Identnummer | 1FK7103-5AF71-1AV5-Z |
| Geräteart | Permanentmagnet-Synchronservomotor mit Kegelradgetriebe |
| Motorausführung | Kompaktmotor, Bauform IM B5 (IM V1, IM V3) |
| Nenndrehzahl | 3.000 min⁻¹ bei 100 K |
| Nennmoment | 14,0 Nm bei 100 K |
| Nennstrom | 12,0 A |
| Stillstandsmoment | 36,0 Nm bei 100 K |
| Maximalmoment | 108,0 Nm |
| Maximalstrom | 84,0 A |
| Polzahl | 8 |
| Kühlart | Natürliche Kühlung |
| Schutzart | IP65, antriebsseitiger Flansch IP67 |
| Feedback | Inkrementalgeber IC2048S/R, Sin/Cos 1 Vpp, 2.048 Signalperioden mit C-/D-Spur |
| Haltebremse | Permanentmagnetbremse, 41,0 Nm, 24 V DC ±10 % |
| Wellenende | Passfeder und Passfedernut |
| Getriebe | K613-Kegelradgetriebe, Übersetzung 24 |
| Getriebeabtrieb | 104 min⁻¹, 470 Nm bei S3-60 % |
Ähnliche Artikel
Zum Shop
Siemens 1FK7083-5AF71-1AB0
1.500,00 €
Siemens 1FK6063-6AF71-1EB0
1.440,00 €
Siemens 1FT7105-5WF71-4KH1
3.190,00 €
Maschinenstillstand?
Schnellere Lieferung
Maschinenstillstand und Sie benötigen eine besonders schnelle Lieferung? Zögern Sie nicht, uns das direkt mitzuteilen. Wir setzen alles daran, Ihnen ein Angebot mit der schnellstmöglichen Lieferung zu unterbreiten und somit eine Lösung zu finden, die Ihrem Zeitplan entspricht.
Unsere oberste Priorität ist es, Ihre Produktionsprozesse am Laufen zu halten. Vertrauen Sie auf unsere Kompetenz und unseren flexiblen Service, um Maschinenstillstände effektiv zu minimieren.
Jetzt Kontakt aufnehmen!Produktsicherheit
Hersteller/EU Verantwortliche Person
Welche Getriebedaten hat der Siemens 1FK7103-5AF71-1AV5-Z?
Die Ausführung besitzt ein K613-Kegelradgetriebe mit Übersetzung 24, 104 min⁻¹ Abtriebsdrehzahl und 470 Nm Nennabtriebsmoment bei S3-60 %.
Was bedeutet das Suffix -Z bei Siemens 1FK7103-5AF71-1AV5-Z?
Das Suffix -Z bleibt Bestandteil der Typbezeichnung. Konkrete Z-Optionen sind im Shop nicht zugesichert und werden vor der Bestellung anhand des tatsächlich verfügbaren Geräts bestätigt.
