Produktbeschreibung
Mit 7,3 Nm Bemessungsdrehmoment bei 3000 min⁻¹ gehört der Siemens 1FK7063-5AF71-1AA0 zur kompakten Servomotorenreihe SIMOTICS S 1FK7 in der Baugröße 63. Der permanentmagneterregte Synchronmotor stellt bei dieser Bemessungsdrehzahl 2,29 kW bereit. Sein Stillstandsdrehmoment bei 100 K beträgt 11 Nm, der zugehörige Stillstandsstrom 8 A. Für den Bemessungspunkt sind 5,6 A dokumentiert; mechanisch sind bis zu 7200 min⁻¹ und ein maximales Drehmoment von 35 Nm angegeben. Damit sind sowohl Dauer- als auch Grenzwerte der Wicklungsausführung 5AF71 klar voneinander abgegrenzt. Die Rückführung übernimmt ein Inkrementalgeber mit sin/cos-Signal, 1 Vss und 2048 Signalperioden je Umdrehung. Leistung und Signal werden über getrennte, um 270° drehbare Steckverbinder geführt. Die Motorwelle besitzt Passfeder und Passfedernut sowie Rundlauftoleranz N. Diese AA0-Ausführung ist ohne Haltebremse ausgeführt. Das Trägheitsmoment ohne Bremse beträgt 15,1 × 10⁻⁴ kgm²; die Drehmomentkonstante liegt bei 1,37 Nm/A. Eine thermische Zeitkonstante von 40 Minuten ergänzt die elektrischen und dynamischen Kenndaten. Der Motor arbeitet mit natürlicher Kühlung und ist für die Bauformen IM B5, IM V1 und IM V3 beschrieben. Seine Schutzart ist IP64. Wellenhöhe 63 und die quadratische Flanschkontur von 126 mm kennzeichnen die mechanische Baugröße. Die Welle ragt 50 mm über den Flansch hinaus und hat 24 mm Durchmesser. Für die Ausführung mit Inkrementalgeber und ohne Bremse weist die Maßzeichnung rund 225 × 126 × 126 mm aus; der Steckerraum ist bei der Einbauplanung zusätzlich zu berücksichtigen. Das dokumentierte Motorgewicht ohne Haltebremse beträgt 11,5 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMOTICS S 1FK7 Compact |
| Hersteller-/Bestell-/Identnummer | 1FK7063-5AF71-1AA0 |
| Geräteart | permanentmagneterregter Synchronservomotor |
| Wellenhöhe | 63 mm |
| Bemessungsdrehmoment | 7,3 Nm bei 100 K |
| Stillstandsdrehmoment | 11 Nm bei 100 K |
| Bemessungsdrehzahl | 3000 min⁻¹ |
| Bemessungsleistung | 2,29 kW |
| Bemessungsstrom | 5,6 A |
| Maximaldrehzahl | 7200 min⁻¹ mechanisch |
| Gebersystem | Inkrementalgeber sin/cos 1 Vss, 2048 S/U |
| Welle | mit Passfeder und Passfedernut, Toleranz N |
| Haltebremse | ohne Haltebremse |
| Kühlart | natürliche Kühlung |
| Bauform | IM B5, IM V1 oder IM V3 |
| Schutzart | IP64 |
| Abmessungen | ca. 225 × 126 × 126 mm ohne zusätzlichen Steckerraum |
| Gewicht | 11,5 kg ohne Haltebremse |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Siemens 1FK7063-5AF71-1GG5
2.010,00 €

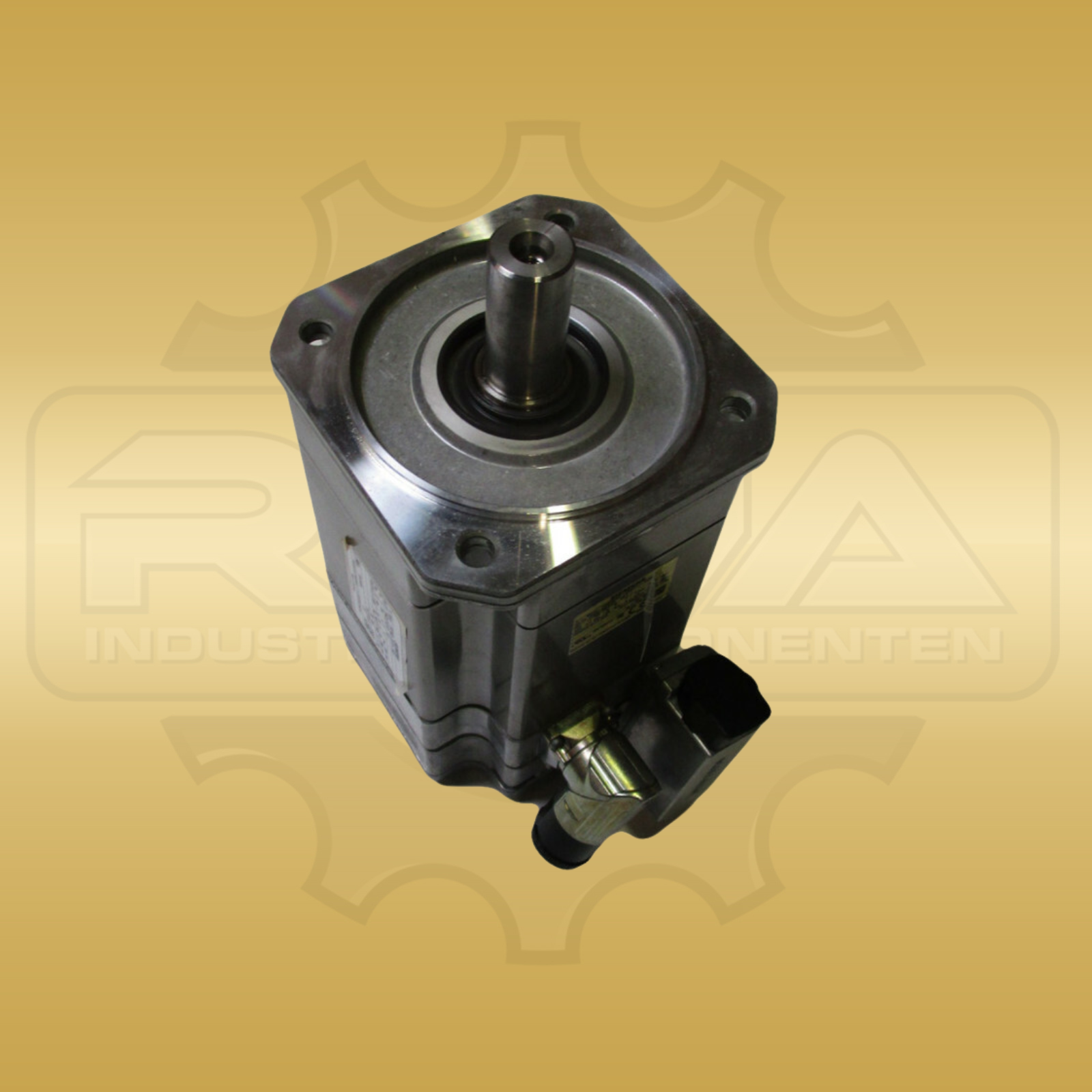

Beispielbild Siemens 1FK7063-5AF71-1UG2
1.500,00 €
Beispielbild Siemens 1FK7100-5AF71-1DH0
4.610,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Drehmoment- und Drehzahlwerte besitzt der Siemens 1FK7063-5AF71-1AA0?
Das Bemessungsdrehmoment beträgt 7,3 Nm bei 3000 min⁻¹ und 100 K. Als Stillstandsdrehmoment sind 11 Nm bei 100 K dokumentiert.
Welches Gebersystem und welche Welle hat die Ausführung 1AA0?
Die Ausführung besitzt einen Inkrementalgeber sin/cos 1 Vss mit 2048 S/U sowie eine Welle mit Passfeder und Passfedernut. Eine Haltebremse ist nicht vorhanden.
