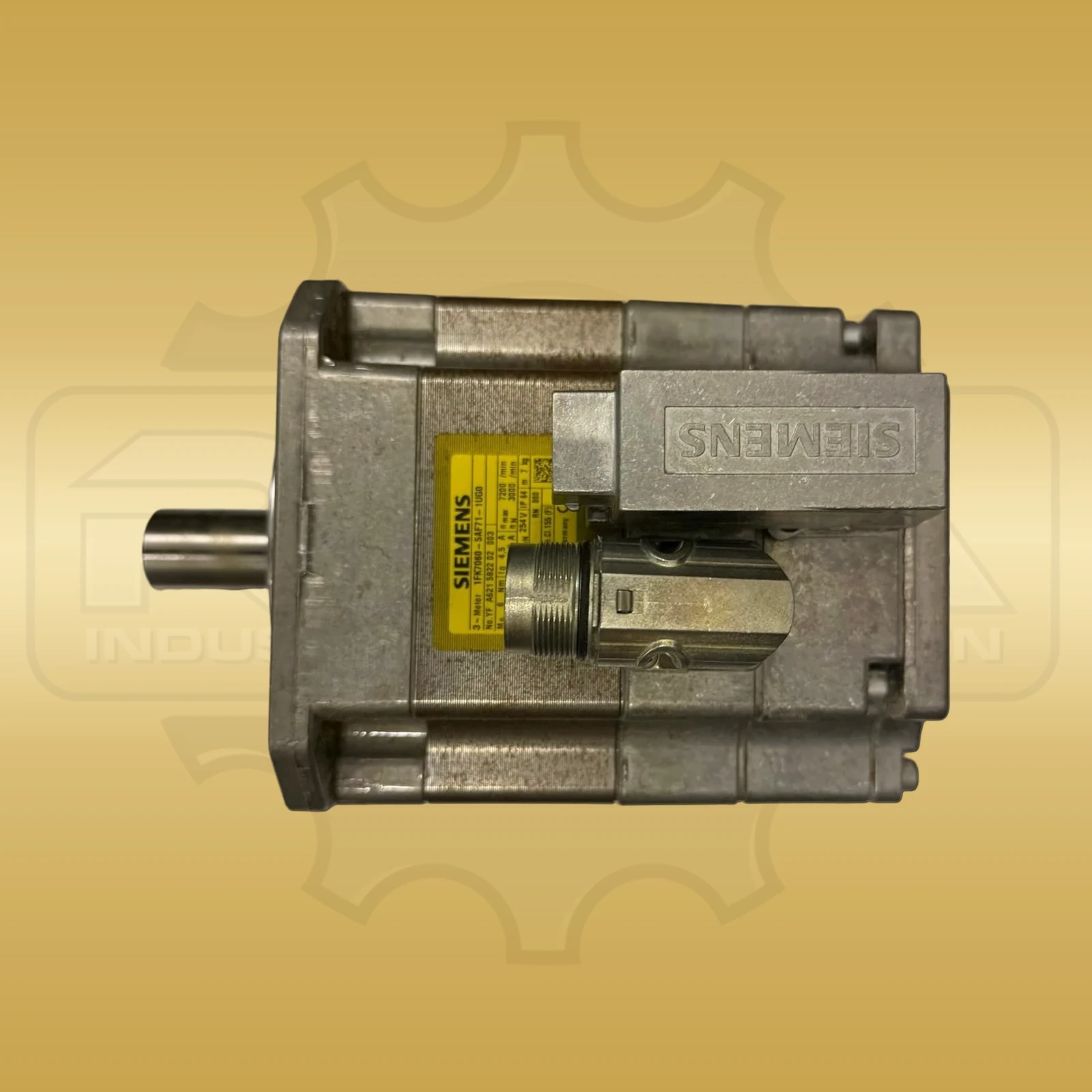

Beispielbild Siemens 1FK6060-6AF71-1TA0
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Für die Rückführung nutzt der Siemens 1FK7060-5AF71-1UG0 einen mehrpoligen Resolver R15DQ mit 15-Bit-Auswertung und Drive-CLiQ-Anbindung. Der Permanentmagnet-Synchronservomotor gehört zur kompakten SIMOTICS-S-1FK7-Reihe und ist für natürliche Kühlung ausgeführt. Seine Leistungs- und Signalanschlüsse lassen sich drehen, wodurch die Leitungsführung an der Maschine an unterschiedliche Einbaulagen angepasst werden kann. Die Flanschbauform IM B5 ist auch für die Einbaulagen IM V1 und IM V3 vorgesehen. An der glatten Welle ist keine Haltebremse integriert. Bei 3.000 min⁻¹ erreicht die Variante ein Bemessungsdrehmoment von 4,7 Nm und benötigt dafür 3,7 A Bemessungsstrom. Die maximal zulässige mechanische Drehzahl liegt bei 7.200 min⁻¹. Das Stillstandsdrehmoment beträgt bei 100 K 6,0 Nm, der zugehörige Stillstandsstrom 4,50 A. Ein Wirkungsgrad von 90,0 Prozent und das Trägheitsmoment von 7,950 kgcm² beschreiben das dynamische Verhalten des Motors. Die achtpolige Motorkonstruktion verbindet die kompakte Baugröße mit einem Flanschgehäuse; zusätzliche Lüfter- oder Bremsbaugruppen gehören nicht zu dieser Ausführung. Die Drehmomentkonstante beträgt 1,33 Nm/A, die Spannungskonstante 84,5 V je 1.000 min⁻¹. Für die Wicklung gelten 1,44 Ω Widerstand, 14,7 mH Querinduktivität und 10,20 ms elektrische Zeitkonstante. Die thermische Zeitkonstante beträgt 30 Minuten, die Torsionssteifigkeit der Welle 42.000 Nm/rad. Die Temperatur wird über einen KTY84-Sensor in der Statorwicklung erfasst. Für das Gehäuse gilt Schutzart IP64. Die mechanische Ausführung besitzt die Wellenhöhe 63 und misst über Flanschbreite, Flanschhöhe und Gesamtlänge 155 × 155 × 157 mm. Das Nettogewicht beträgt 7,0 kg.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Siemens |
|---|---|
| Produktreihe | SIMOTICS S-1FK7 Compact |
| Hersteller-/Bestell-/Identnummer | 1FK7060-5AF71-1UG0 |
| Motorart | Permanentmagnet-Synchronservomotor |
| Bemessungsdrehzahl | 3.000 min⁻¹ |
| Bemessungsdrehmoment (100 K) | 4,7 Nm |
| Bemessungsstrom | 3,7 A |
| Stillstandsdrehmoment (100 K) | 6,0 Nm |
| Stillstandsstrom (100 K) | 4,50 A |
| Wirkungsgrad | 90,0 % |
| Trägheitsmoment | 7,950 kgcm² |
| Kühlung | Natürliche Kühlung |
| Bauform | IM B5 (IM V1, IM V3) |
| Schutzart | IP64 |
| Geber | Resolver R15DQ, 15 Bit (32.768 Schritte intern) |
| Welle | Glatte Welle |
| Haltebremse | Ohne Haltebremse |
| Temperaturüberwachung | KTY84 in der Statorwicklung |
| Abmessungen | 155 × 155 × 157 mm (B × H × L) |
| Gewicht | 7,0 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Siemens 1FK6063-6AF71-1EB0
1.500,00 €
Beispielbild Siemens 1FK6083-6AF21-1TB9-Z
1.090,00 €
Beispielbild ABB 3HAC026254-001
250,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welches Gebersystem besitzt der Siemens 1FK7060-5AF71-1UG0?
Die Variante verwendet einen mehrpoligen Resolver R15DQ mit 15-Bit-Auswertung und 32.768 internen Schritten.
Ist beim 1FK7060-5AF71-1UG0 eine Haltebremse integriert?
Nein. Diese Ausführung besitzt eine glatte Welle und wird ohne integrierte Haltebremse ausgeführt.
