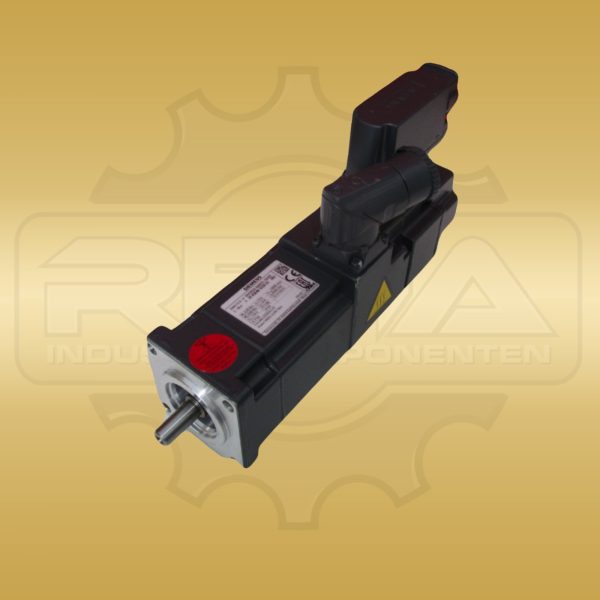

Siemens 1FK7022-5AK21-1DH3

Der Siemens 1FK7022-5AK21-1DH3 ist ein SIMOTICS S Synchron-Servomotor der 1FK7-Compact-Reihe mit DC-Link-300-V-Profil. Für diese MLFB werden in verfügbaren Variantenquellen 0,85 Nm bei 100K, 6000 rpm und 0,38 kW ausgewiesen. Die Ausführung ist natürlich gekühlt und besitzt einen um 270° drehbaren Power-/Signal-Steckverbinder, wodurch die Integration in beengten Einbauverhältnissen erleichtert wird. Für die 1FK7022-5AK21-Variantenfamilie werden zudem Inkrementalgeber-Ausführungen mit DRIVE-CLiQ sowie Schutzgrad IP64 geführt. Je nach Variantenstand sind in offenen Quellen Gewichtsangaben um 2,0 kg hinterlegt. Damit ist der Artikel für den typgleichen Ersatz in bestehenden 1FK7022-Achsen geeignet, wenn Geber-, Brems- und Wellenausführung zur Zielmaschine passen. Für eine sichere Inbetriebnahme sind die vollständige MLFB 1FK7022-5AK21-1DH3, die Typenschilddaten sowie die Parametrierung im Antriebsregler verbindlich mit der vorhandenen Maschinenkonfiguration abzugleichen, damit elektrische und mechanische Kompatibilität sichergestellt ist. Für die praktische Instandhaltung bedeutet das, dass vor Bestellung und Einbau die vollständige Typnummer, die Typenschilddaten sowie Geber-, Brems-, Wellen- und Steckerausführung verbindlich mit der vorhandenen Maschine und der Parametrierung des Antriebsreglers abgeglichen werden müssen. Dieser technische Abgleich reduziert Integrationsrisiken bei elektrischer Schnittstelle, mechanischer Passung und Inbetriebnahme und stellt sicher, dass die Ersatzkomponente in die bestehende Achsarchitektur ohne ungeplante Anpassung übernommen werden kann. Zusätzlich sind bei der technischen Freigabe die Grenzwerte für Drehzahl, Strom, Reglerzyklus und Geberauswertung mit den Maschinenunterlagen abzugleichen. Ebenso müssen Anschlussbelegung, Leitungsführung und mechanische Einbaulage im Wartungsprotokoll dokumentiert werden, damit der Austausch reproduzierbar bleibt und spätere Serviceeinsätze ohne erneute Klärung umgesetzt werden können.
