SEW-Eurodrive UST11A
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

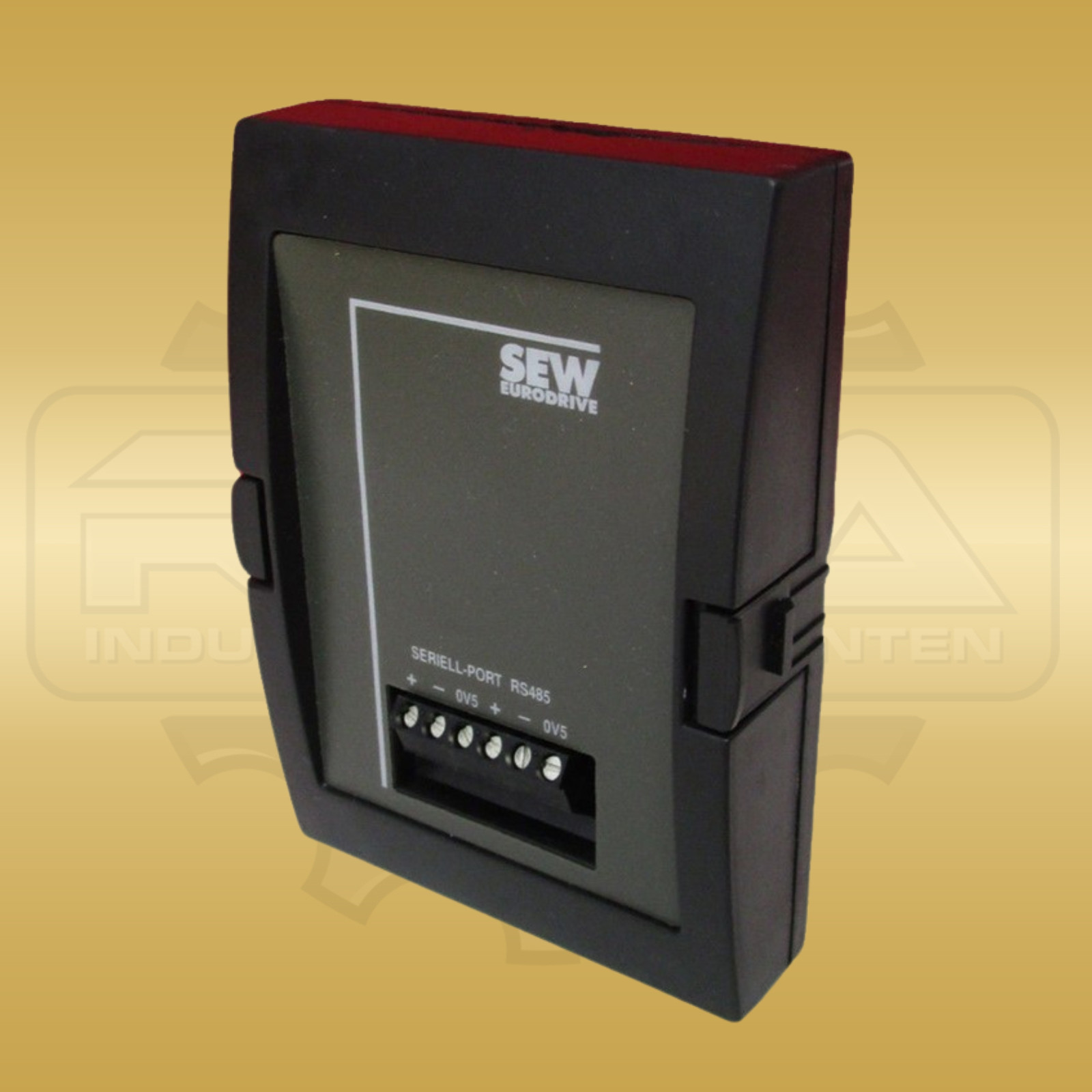

Über doppelte Anschlussklemmen bindet das SEW-Eurodrive UST11A den MOVITRAC 31C an eine serielle RS-485-Verbindung an. Das Modul gehört zu den Schnittstellenoptionen dieser Umrichterfamilie und wird am Steckplatz X4 angeschlossen. Seine Aufgabe liegt in der Datenverbindung des Antriebssystems; die Klemmen führen die beiden RS-485-Signale und das gemeinsame Bezugspotenzial. Die Anschlussbezeichnungen lauten Plus, Minus und 0V5. Jede dieser drei Verbindungen ist doppelt vorhanden, wobei die jeweils gleich bezeichneten Klemmen elektrisch direkt miteinander verbunden sind. Dadurch stehen am Modul zwei Anschlussstellen je Signal beziehungsweise Bezugspotenzial zur Verfügung. Das entspricht insgesamt sechs Klemmen, deren Zuordnung auch auf der Gehäusefront erkennbar ist. Die RS-485-Schnittstelle folgt dem EIA-Standard und erreicht eine maximale Übertragungsrate von 9600 Baud. Für das Netz gelten höchstens 32 Knoten und 200 m Gesamtleitungslänge. Diese Länge bezeichnet die gesamte Datenverbindung, nicht einen zulässigen Abstand zwischen jedem einzelnen Teilnehmer. Beim Angebot mit Versand aus Deutschland sind diese Busgrenzen Teil der technischen Einordnung des UST11A. Ein Abschlusswiderstand ist in der Schnittstelle integriert. Für die Verdrahtung ist geschirmtes, vieradriges Kupferkabel vorgesehen. Ein verdrilltes Aderpaar führt die Signale, das zweite verdrillte Paar das Bezugspotenzial 0V5. Die Kabelschirmung wird an beiden Enden großflächig mit Masse verbunden. Die Gehäuseabmessungen sind auf ca. 80 mm Breite, 140 mm Höhe und 30 mm Tiefe geschätzt. Das Gewicht beträgt 0,2 kg, ohne ausgewiesene Unterscheidung zwischen Netto- und Versandgewicht. Die mechanischen Angaben beziehen sich auf das Schnittstellenmodul, während die Leitungslänge die externe Busverdrahtung beschreibt.

SEW-Eurodrive UST11A Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen.

Spezifikationen

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Hersteller SEW-Eurodrive
Produktreihe MOVITRAC 31C – Schnittstellenoption
Hersteller-/Bestell-/Identnummer UST11A
Geräteart Serielles Schnittstellenmodul
Schnittstelle RS-485 nach EIA-Standard
Kommunikationsgeschwindigkeit max. 9600 Baud
Kommunikationsteilnehmer max. 32 Knoten im RS-485-Netz
Schnittstelle – Gesamtleitungslänge max. 200 m Gesamtleitung
Abschlusswiderstand integriert
Anschlussbelegung +, − und 0V5, jeweils doppelt und direkt verbunden
Anschluss am Umrichter Steckplatz X4
Anschlusskabel geschirmtes vieradriges Kupferkabel, paarweise verdrillt
Abmessungen ca. 80 × 140 × 30 mm
Gewicht (Bezugsart nicht angegeben) 0,2 kg
