Produktbeschreibung
SEW-Eurodrive MXA81A-024-503-00 ist ein Achsmodul der Baureihe MOVIAXIS MX für modulare Mehrachs-Servosysteme. Die vollständige Typbezeichnung kennzeichnet die Ausführung MXA81A mit einem Sicherheitsrelais, 24-A-Stromklasse und 503-Spannungsklasse. Das offizielle MOVIAXIS-Systemhandbuch ordnet diese Variante der Baugröße 3 zu. Am nominellen 560-V-DC-Zwischenkreis beträgt der Ausgangsnennstrom 24 A bei 8 kHz PWM und 32 A bei 4 kHz PWM. Als maximaler Ausgangsstrom sind 60 A dokumentiert. Für eine Dauer von einer Sekunde ist eine Überlastfähigkeit von 250 % angegeben. Die Ausgangsspannung reicht von 0 V bis maximal zur Netzspannung; als Leistungswert der konkreten Variante werden 13,4 kW genannt. Die Ausgangsfrequenz reicht bis 600 Hz. Das Achsmodul ist für den Verbund mit MOVIAXIS-Versorgungsmodulen, weiteren Achsmodulen und der zugehörigen Steuerungs- und Kommunikationsarchitektur ausgelegt. Die Systemarchitektur unterstützt skalierbare Hardware, Kommunikations- und Vernetzungsoptionen sowie Engineering, Inbetriebnahme, Konfiguration und Diagnose über MOVITOOLS MotionStudio. Damit passt das Modul in leistungsorientierte modulare Antriebskonzepte. Die MXA81A-Ausführung besitzt ein integriertes Sicherheitsrelais. Unter Einhaltung der im SEW-Handbuch festgelegten Sicherheitsbedingungen wird die Gerätefamilie der Kategorie 3 nach EN 954-1 beziehungsweise Performance Level d nach EN ISO 13849-1 zugeordnet. Die mechanische Bauform ist für die Schaltschrankmontage innerhalb des MOVIAXIS-Achsverbunds vorgesehen. Für das exakte Modul nennt die geöffnete Produktspezifikation 90 mm Breite, 255 mm Höhe und 400 mm Tiefe. Das Gewicht beträgt 9,3 kg. Für Austausch oder Ergänzung sind die vollständige Typnummer, Zwischenkreisspannung, Stromklasse, PWM-Frequenz, Sicherheitsausführung und Baugröße gemeinsam maßgeblich.

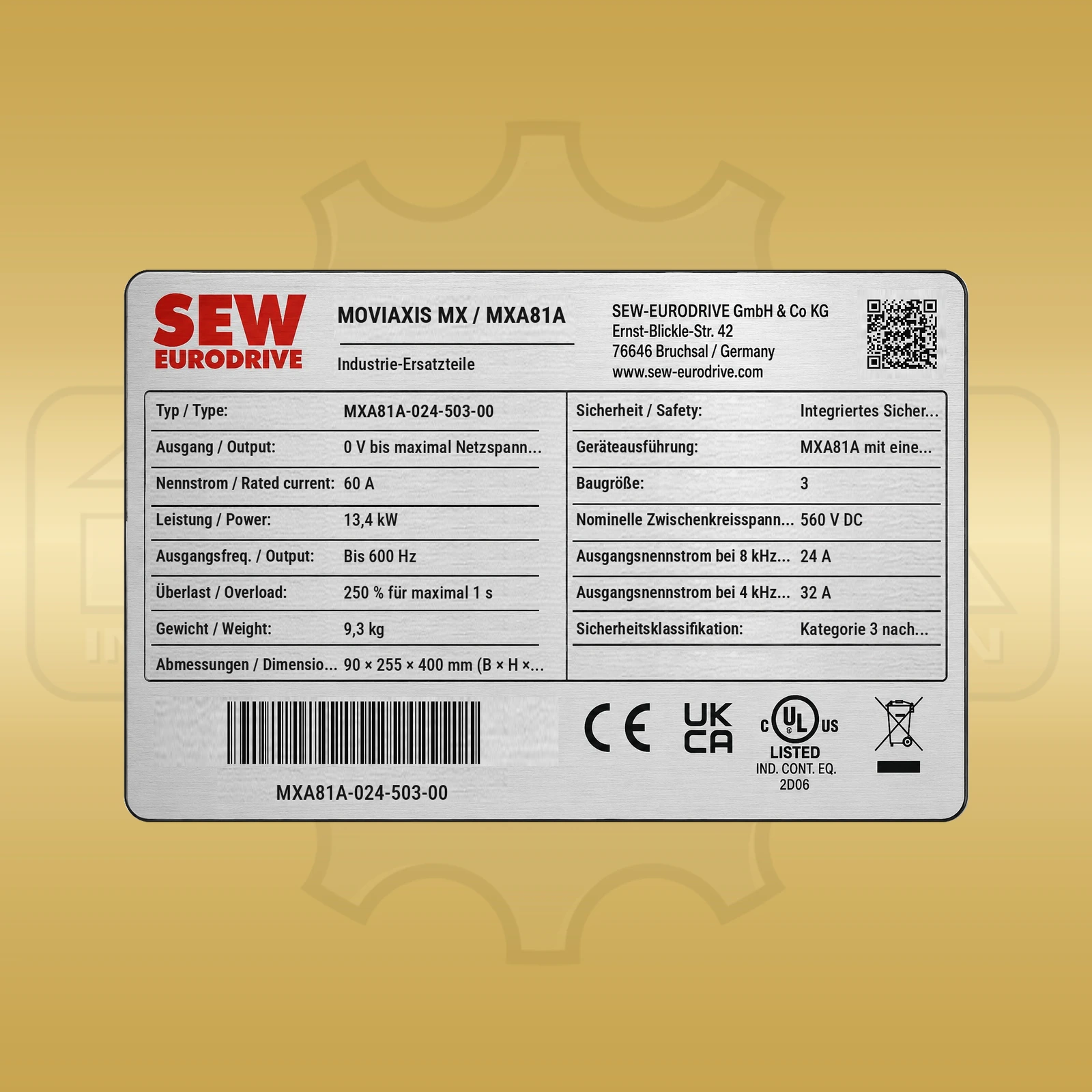

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | SEW-Eurodrive |
|---|---|
| Produktreihe | MOVIAXIS MX |
| Hersteller-/Bestell-/Identnummer | MXA81A-024-503-00 |
| Geräteart | Achsmodul für Mehrachs-Servoumrichter |
| Geräteausführung | MXA81A mit einem Sicherheitsrelais |
| Baugröße | 3 |
| Nominelle Zwischenkreisspannung | 560 V DC |
| Ausgangsnennstrom bei 8 kHz PWM | 24 A |
| Ausgangsnennstrom bei 4 kHz PWM | 32 A |
| Maximaler Ausgangsstrom | 60 A |
| Überlastfähigkeit | 250 % für maximal 1 s |
| Leistungsangabe | 13,4 kW |
| Ausgangsfrequenz | Bis 600 Hz |
| Ausgangsspannung | 0 V bis maximal Netzspannung |
| Sicherheitsfunktion | Integriertes Sicherheitsrelais |
| Sicherheitsklassifikation | Kategorie 3 nach EN 954-1 / Performance Level d nach EN ISO 13849-1 |
| Abmessungen | 90 × 255 × 400 mm (B × H × T) |
| Gewicht | 9,3 kg |
