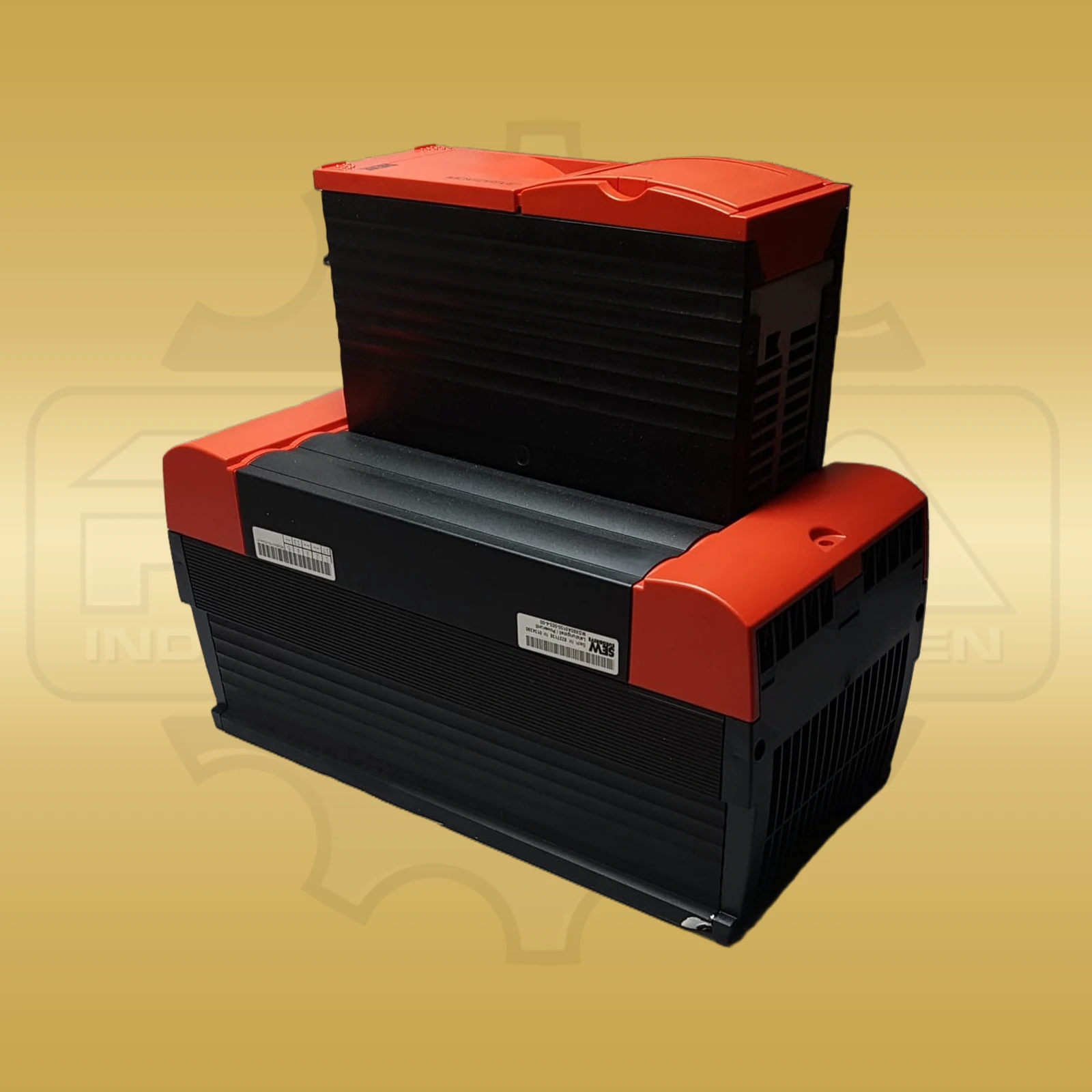

Beispielbild SEW-Eurodrive MDX60A0110-5A3-4-00
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung
Die Regelungsverfahren VFC und CFC bestimmen den Funktionsrahmen von SEW-Eurodrive MDV60A0150-503-4-00. Der Antriebsumrichter gehört zur MOVIDRIVE-Reihe MD_60A und ist als Standardgerät der Baugröße 3 ausgeführt. Seine vollständige Ausführungskennung 0150-503-4-00 ist der SEW-Teilenummer 826 491 0 zugeordnet. Die Leistungselektronik arbeitet für industrielle Drehstromantriebe mit Drehzahl-, Strom- und Drehmomentregelung. Auf der Netzseite sind 3 × 380 V AC -10 % bis 3 × 500 V AC +10 % bei 50 bis 60 Hz und ±5 % spezifiziert. Bei 400 V beträgt der Nennsystemstrom 28,8 A; für 125 Prozent werden 36,0 A ausgewiesen. Im CFC-Betrieb liegt der Dauerausgangsstrom bei 32 A. Für konstante Last ist eine Motorleistung von 15 kW vorgesehen, bei variabler Last ohne Überlast 22 kW. Die PWM-Frequenz kann im VFC-Betrieb auf 4, 8, 12 oder 16 kHz eingestellt werden; CFC arbeitet fest mit 8 kHz. Der Drehzahlbereich reicht von -5.000 bis +5.000 min⁻¹ bei 0,2 min⁻¹ Auflösung. Eine interne Strombegrenzung und die Ansteuerung eines Bremswiderstands gehören zum Leistungsteil. Das Gerät misst 200 × 465 × 345 mm und wiegt 15 kg. Die maximale Verlustleistung beträgt 550 W; der Kühlluftbedarf liegt bei 180 m³/h. Ober- und unterhalb sind jeweils 100 mm Freiraum angegeben, seitlich können Geräte ohne Abstand aneinandergereiht werden. Die Anschlussebenen trennen Netz, Zwischenkreis, Motor, Bremse und Steuersignale intern. Für die Variantenabgrenzung sind MDV-Regelung, 0150-Leistungsstufe, 503-Spannungsklasse und Standardausführung -00 maßgeblich.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | SEW-Eurodrive |
|---|---|
| Produktreihe | MOVIDRIVE MD_60A |
| Hersteller-/Bestell-/Identnummer | MDV60A0150-503-4-00 |
| SEW-Teilenummer | 826 491 0 |
| Geräteart | Antriebsumrichter, Standardgerät, Baugröße 3 |
| Regelungsverfahren | VFC / CFC |
| Netzspannung | 3 × 380 V AC -10 % bis 3 × 500 V AC +10 % |
| Netzfrequenz | 50 bis 60 Hz, ±5 % |
| Nennsystemstrom bei 400 V | 28,8 A; 36,0 A bei 125 % |
| Dauerausgangsstrom CFC | 32 A |
| Empfohlene Motorleistung | 15 kW bei konstanter Last; 22 kW bei variabler Last ohne Überlast |
| PWM-Frequenz | VFC: 4 / 8 / 12 / 16 kHz; CFC: 8 kHz |
| Drehzahlbereich und Auflösung | -5.000 bis +5.000 min⁻¹; 0,2 min⁻¹ |
| Kühlluftbedarf | 180 m³/h |
| Abmessungen | 200 × 465 × 345 mm (B × H × T) |
| Gewicht | 15 kg |
