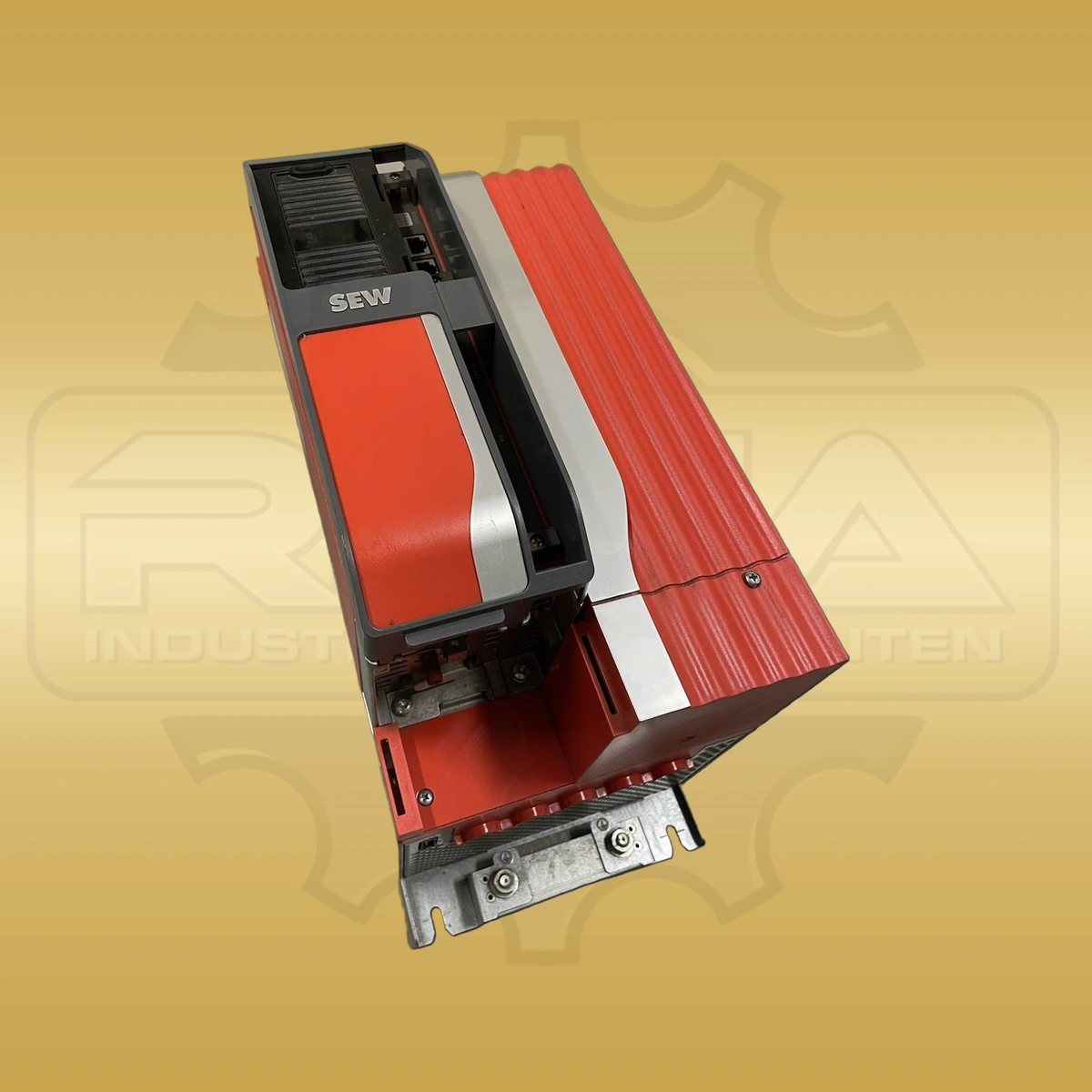

SEW-Eurodrive 31C370-503-4-00
1.120,00 €
Versanddienstleister
SEW-Eurodrive CFN21A
1.190,00 €
exkl. MwSt.
Produktzustand:
Gebraucht, aus Anlagenrückbau
Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Lieferbar · Versand in ca. 3–6 Werktagen
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Als Feldbuskarte erweitert CFN21A die Kommunikationsausstattung der MOVIDRIVE-technology-Anwendungsumrichter MDX90 und MDX91 um PROFINET. SEW-Eurodrive ordnet dieser Ausführung die Bestellnummer 28231694 zu. Die Karte bildet die Verbindung zwischen dem Anwendungsumrichter und übergeordneten Automatisierungs-, Projektierungs- oder Visualisierungssystemen. Ihre Ethernet-Verbindung ermöglicht außerdem den direkten Zugriff mit der Engineering-Software MOVISUITE zur Inbetriebnahme, Diagnose und Parametrierung. Für den PROFINET-Datenaustausch unterstützt die Schnittstelle sowohl RT als auch IRT, also Isochronous Realtime. Conformance Class C und Netload Class 3 kennzeichnen die Kommunikationseigenschaften der Karte. Der Anschluss erfolgt über RJ45, die Übertragungsrate beträgt 100 Mbaud im Vollduplexbetrieb. Ein integrierter Ethernet-Switch arbeitet nach dem Cut-through-Verfahren; seine Latenz beträgt 5,5 µs. Diese Angaben beschreiben den Netzwerkpfad der Feldbuskarte und sind von den Leistungsdaten des Umrichters zu unterscheiden. Zur Netzwerkkonfiguration gehören Topologieerkennung über LLDP sowie automatische Adressierung über LLDP und DCP. Medienredundanz wird über MRP unterstützt. Die Shared-Device-Funktion gehört ebenfalls zum Funktionsumfang. Beim konkreten Auftrag mit Versand aus Deutschland bezeichnet CFN21A die PROFINET-Karte mit dieser Netzwerkfunktion und der Bestellnummer 28231694. Ein integrierter Webserver stellt Diagnosewerte über einen Standardbrowser bereit; der Zugriff erfolgt über die IP-Adresse des Geräts. Damit bestehen neben dem zyklischen PROFINET-Datenaustausch auch Zugangswege für Engineering und Diagnose. Die Leistungsaufnahme der Feldbuskarte beträgt 2 W. Für die Einbindung in die Projektierung gehört eine GSDML-Gerätebeschreibungsdatei zur Schnittstelle. Die Ethernet-Kommunikation und die MOVISUITE-Anbindung betreffen die Verbindung zum Anwendungsumrichter, während dessen Leistungsteil weiterhin eine eigene Systemkomponente bildet.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | SEW-Eurodrive |
|---|---|
| Produktreihe | MOVIDRIVE technology |
| Hersteller-/Bestell-/Identnummer | CFN21A |
| Geräteart | PROFINET-Feldbuskarte |
| Modulrolle und Systemzuordnung | MOVIDRIVE technology MDX90/MDX91 |
| Kommunikationsprotokoll | PROFINET RT und IRT |
| Leistungsaufnahme | 2 W |
| Kommunikationsrate | 100 Mbaud, Vollduplex |
| Anschlusstechnik | RJ45 |
| PROFINET-Schnittstellenklasse | C |
| Schnittstelle: Netload Class | 3 |
| Funktion: Topologieerkennung | LLDP |
| Funktion: automatische Adressierung | LLDP, DCP |
| Kommunikation: Medienredundanz | MRP |
| Kommunikationsfunktion: Shared Device | Unterstützt |
| Ethernet-Switch: Kommunikationsverfahren und Latenz | Integriert, Cut through, Latenz 5,5 µs |
| Engineering- und Diagnoseschnittstelle | MOVISUITE über Ethernet; Webserver für Diagnose |
| Abmessungen | ca. 30 × 120 × 100 mm |
| Gewicht (Bezugsart nicht angegeben) | 0,08 kg |
