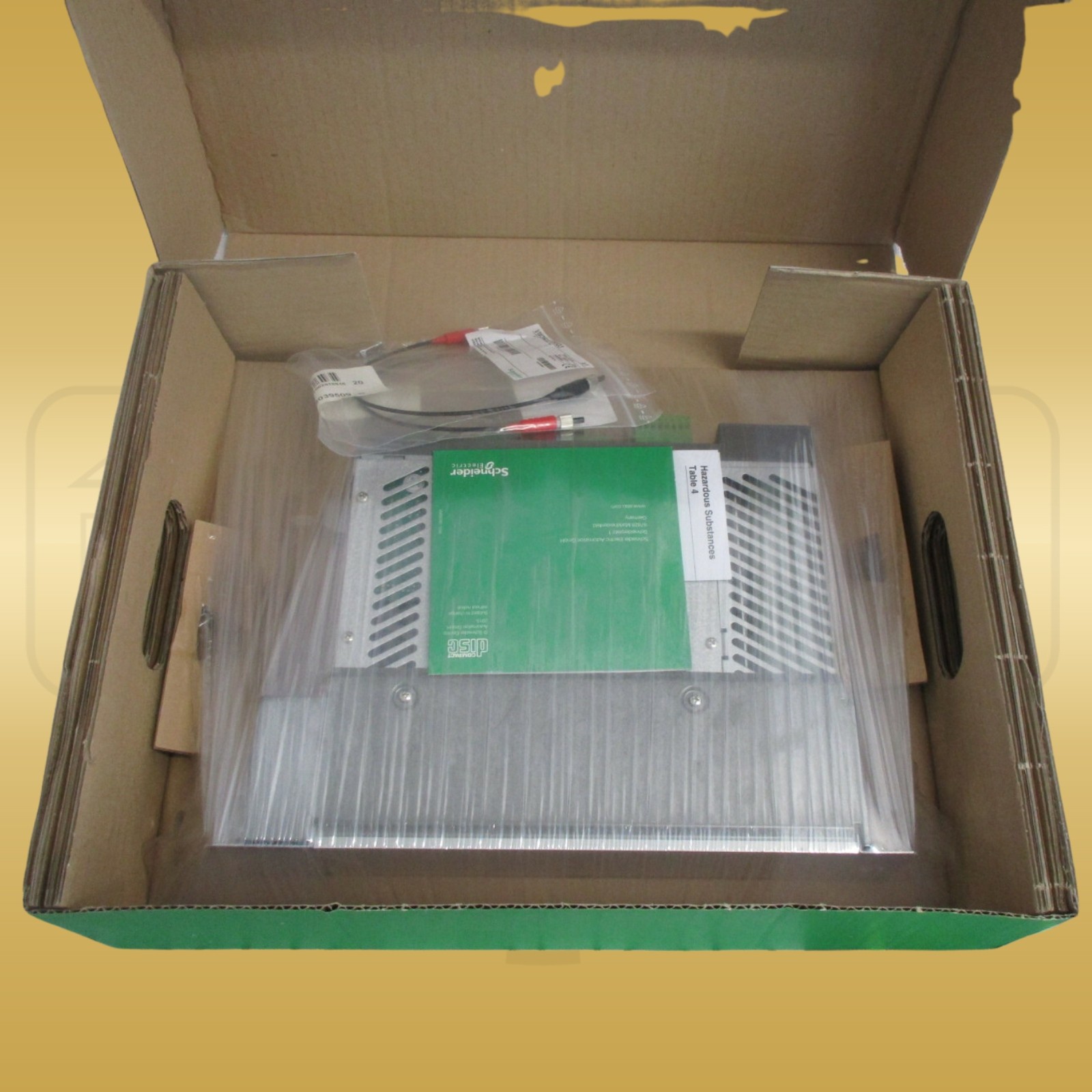

Schneider Electric VDM01D10AK00
2.940,00 €
exkl. MwSt.
Produktzustand:
Neu, Lagerware
Unbenutzte Ware aus älterem Lagerbestand. Sofern eine Originalverpackung vorhanden ist, kann sie geöffnet sein. Herstellungsdatum und Verpackung können variieren; alters- oder lagerbedingte Spuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB
- Auf Lager · Versand in ca. 1–2 Werktagen · Expressversand auf Wunsch
- Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.
Sie haben noch Fragen?
Persönlicher Service
Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:
Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung
Die Verbindung zum PacDrive-Controller erfolgt beim Schneider Electric VDM01D10AK00 über Lichtwellenleiter und eine SERCOS-Schnittstelle. Innerhalb des Antriebssystems übernimmt dieser Servoregler die Regelung einer einzelnen Achse. Seine konkrete Ausführung lautet MC-4/11/10/400; Netzteil, softwaregestützte Regelung und Leistungsendstufe sind in einem Gerät zusammengefasst. Dadurch beschreibt die Typzuordnung sowohl die Stellung in der PacDrive-Familie als auch den zugehörigen einachsigen Regleraufbau. Auf der Leistungsseite wird die Einheit dreiphasig mit 380–480 V AC versorgt. Der Eingangsstrom In1 beträgt 10 A. Davon getrennt ist der Steueranschluss Uin2 für 24 V DC mit einem Steuerstrom In2 von 0,7 A. Diese beiden Versorgungszweige haben unterschiedliche Aufgaben: Der Netzanschluss gehört zur Leistungselektronik, während der Gleichspannungsanschluss die Steuerseite versorgt. Bei der technischen Zuordnung sind daher Netz- und Steuerwerte getrennt zu betrachten. Für einen Auftrag mit Versand aus Deutschland wird die Reglerausführung durch die vollständige Kennung VDM01D10AK00 bezeichnet. Die optische Controllerverbindung bildet den Kommunikationsweg zwischen übergeordneter Steuerung und Antriebsregler. SERCOS ist dabei die zugehörige Schnittstelle; die Leistungsversorgung des Motors läuft über die im Regler enthaltene Endstufe. Zur Gerätefunktion gehört außerdem die automatische Motorerkennung. Mechanisch ist der MC-4 für Wandmontage ausgeführt. Sein integriertes Netzteil ist Bestandteil des Regleraufbaus, ebenso wie die Regelung und die Endstufe für eine Achse. Die geschätzten Geräteabmessungen liegen bei etwa 90 × 350 × 270 mm, das geschätzte Nettogewicht bei rund 5 kg. Beide mechanischen Angaben beziehen sich auf das Gerät selbst.
Diese Produktfamilie ist auch unter den Markenbezeichnungen ELAU bekannt. Maßgeblich für dieses Gerät ist die Typnummer VDM01D10AK00.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Schneider Electric |
|---|---|
| Produktreihe | PacDrive MC-4 |
| Hersteller-/Bestell-/Identnummer | VDM01D10AK00 |
| Geräteart | Servoregler |
| Netzspannung | 380–480 V AC |
| Netzphasen | 3 |
| Eingangsstrom In1 | 10 A |
| Steuerspannung Uin2 | 24 V DC |
| Steuerstrom In2 | 0,7 A |
| Schnittstelle | SERCOS |
| Übertragungsmedium zum Controller | Lichtwellenleiter |
| Achszahl | 1 |
| Montage | Wandmontage |
| Netzteil | Integriert |
| Motorerkennung | Automatisch |
| Abmessungen | ca. 90 × 350 × 270 mm |
| Gewicht | ca. 5 kg |
