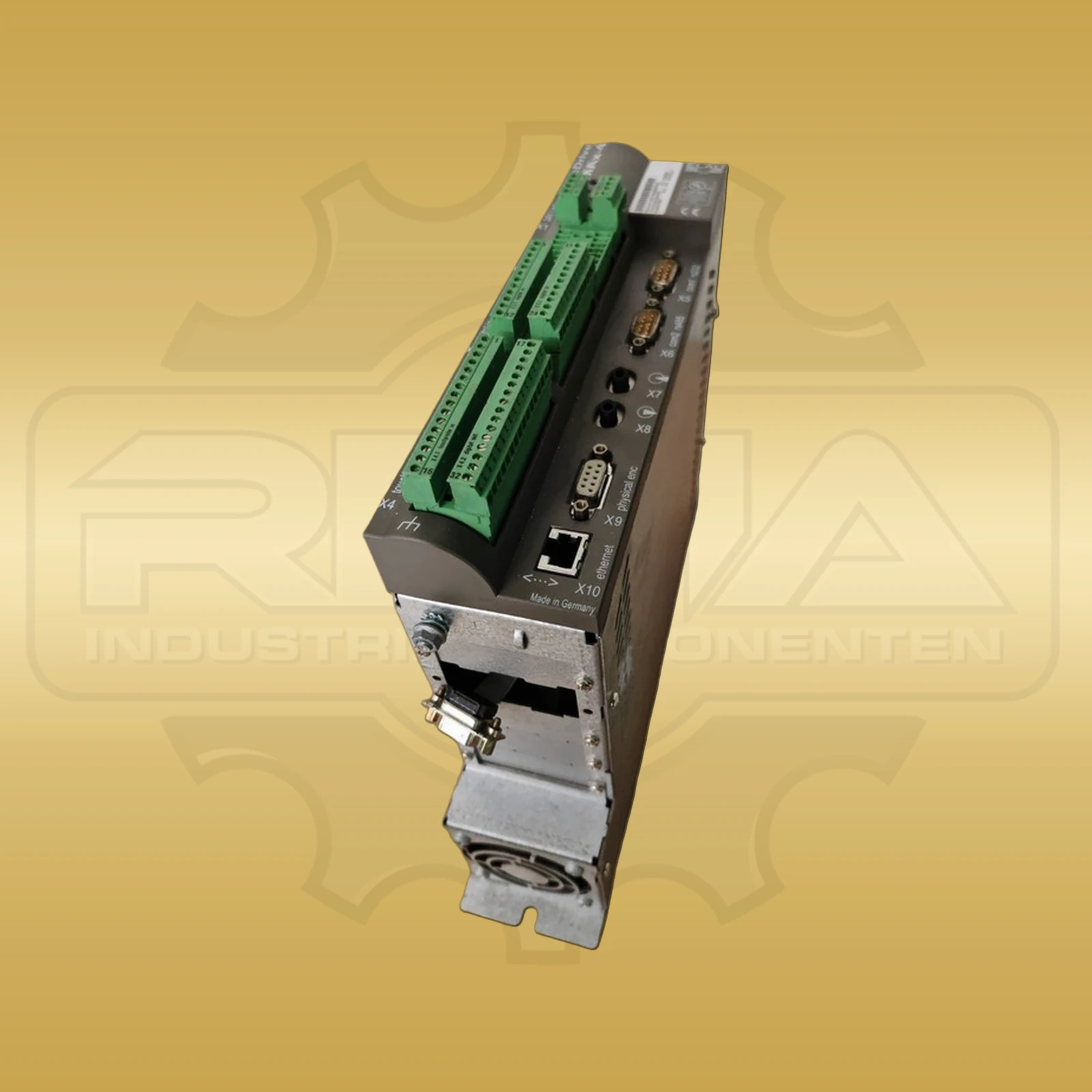

Beispielbild Schneider Electric MAX-4/11/03/128/08/0/0/00
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

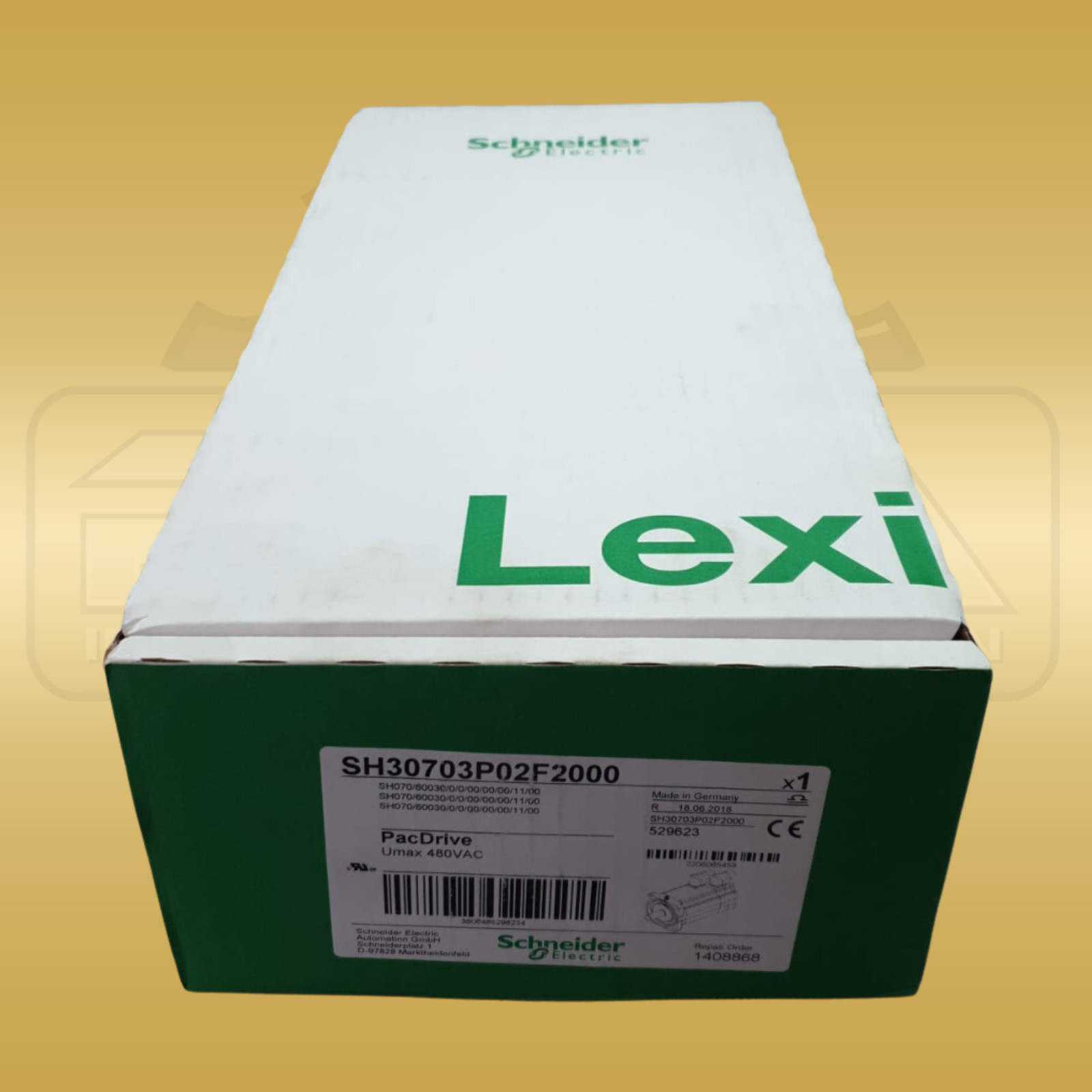

Der Schneider Electric SH30703P02F2000 ist ein dreiphasiger AC-Servomotor der Produktreihe Lexium SH3 für PacDrive-3-Antriebssysteme. Die Herstellerkennung beschreibt die Ausführung mit 70-mm-Flansch und drei Motorpaketen. Im vorhandenen eBay-Datensatz ist zusätzlich die ältere ELAU-Kennung SH070/60030/0/0/00/00/00/11/00 angegeben; beide Kennungen beziehen sich auf den angebotenen Artikel. Der Motor besitzt eine glatte Welle mit 14 mm Durchmesser und 30 mm Wellenlänge. Als Rückführung ist ein absoluter SinCos-Multiturngeber mit 128 Perioden dokumentiert. Die elektrische Verbindung erfolgt über zwei gewinkelte, drehbare M23-Anschlüsse für Motor und Encoder. Für diese Variante nennt Schneider Electric eine integrierte Haltebremse mit 24 V DC Steuerspannung. Das kontinuierliche Stillstandsdrehmoment beträgt 2,95 Nm, das Spitzendrehmoment 11,3 Nm. Der Stillstandsstrom ist mit 4,1 A angegeben; die maximal zulässige mechanische Drehzahl beträgt 8000 min⁻¹. Der dreipolige Permanentmagnet-Synchronmotor wird durch natürliche Konvektion gekühlt. Das dokumentierte Rotorträgheitsmoment liegt bei 0,807 kg·cm². Die Schutzangabe lautet IP54 am Wellendurchgang und IP65 am Motorgehäuse. Vier Montagebohrungen mit jeweils 5,5 mm Durchmesser liegen auf einem Lochkreis von 82 mm; der Zentrierbund misst 60 mm im Durchmesser und 2,5 mm in der Tiefe. Damit lassen sich mechanische Einbaumaße und vorhandene PacDrive-3-Peripherie vor der Montage gezielt abgleichen. Auch Wellengeometrie, Steckerlage und Bremsversorgung sind für die mechanische und elektrische Zuordnung eindeutig dokumentiert. Die exakte Artikelnummer SH30703P02F2000, die Geberausführung, die Haltebremse und die gewinkelten Anschlüsse sind dabei gemeinsam zu berücksichtigen. Die variantengenauen Außenmaße betragen 70 × 70 × 254 mm, das Produktgewicht 3,8 kg.
Diese Produktfamilie ist auch unter den Markenbezeichnungen ELAU bekannt. Maßgeblich für dieses Gerät ist die Typnummer SH070/60030/0/0/00/00/00/11/00.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Schneider Electric |
|---|---|
| Produktreihe | Lexium SH3 / PacDrive 3 |
| Hersteller-/Bestell-/Identnummer | SH070/60030/0/0/00/00/00/11/00 |
| Schneider-Modellkennung | SH30703P02F2000 |
| Motortyp | Dreiphasiger AC-Permanentmagnet-Synchronservomotor |
| Flanschgröße | 70 mm |
| Nenndrehmoment | 2,95 Nm |
| Spitzendrehmoment | 11,3 Nm |
| Stillstandsstrom | 4,1 A |
| Maximale Drehzahl | 8000 min⁻¹ |
| Rotorträgheitsmoment | 0,807 kg·cm² |
| Gebersystem | Absoluter SinCos-Multiturngeber, 128 Perioden |
| Haltebremse | Integriert, 24 V DC |
| Welle | Glatt, Ø 14 × 30 mm |
| Anschlüsse | M23/M23, gewinkelt und drehbar |
| Kühlung | Natürliche Konvektion |
| Montage | 4 Bohrungen Ø 5,5 mm auf Lochkreis Ø 82 mm |
| Schutzart | IP54 am Wellendurchgang / IP65 am Gehäuse |
| Abmessungen | 70 × 70 × 254 mm (Flansch × Flansch × Länge) |
| Gewicht | 3,8 kg |
Ähnliche Artikel
Zum Shop Beispielbild

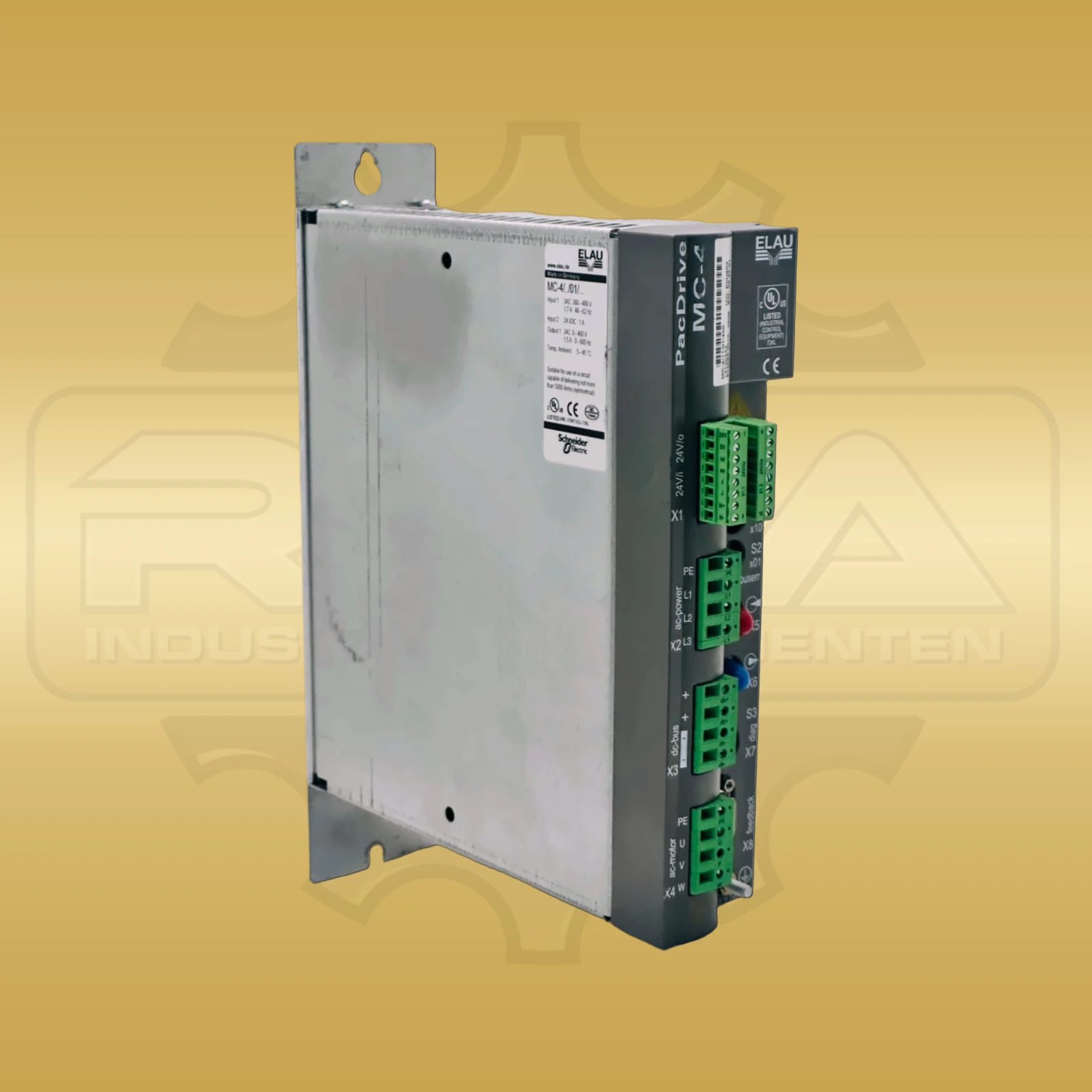

Beispielbild Schneider Electric MC-4/11/01/400
Preis auf Anfrage

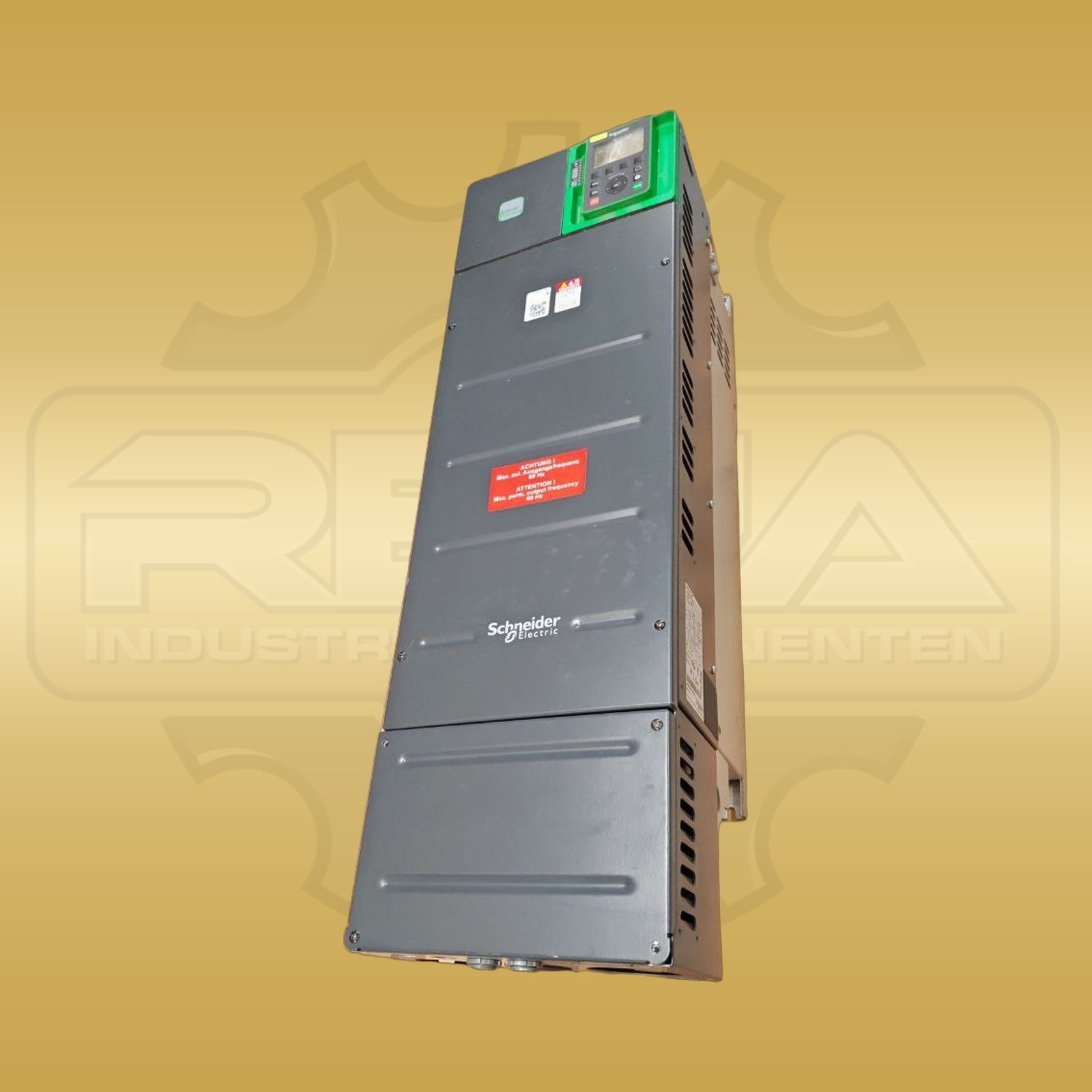

Beispielbild Schneider Electric ATV930D75N4C
3.680,00 €

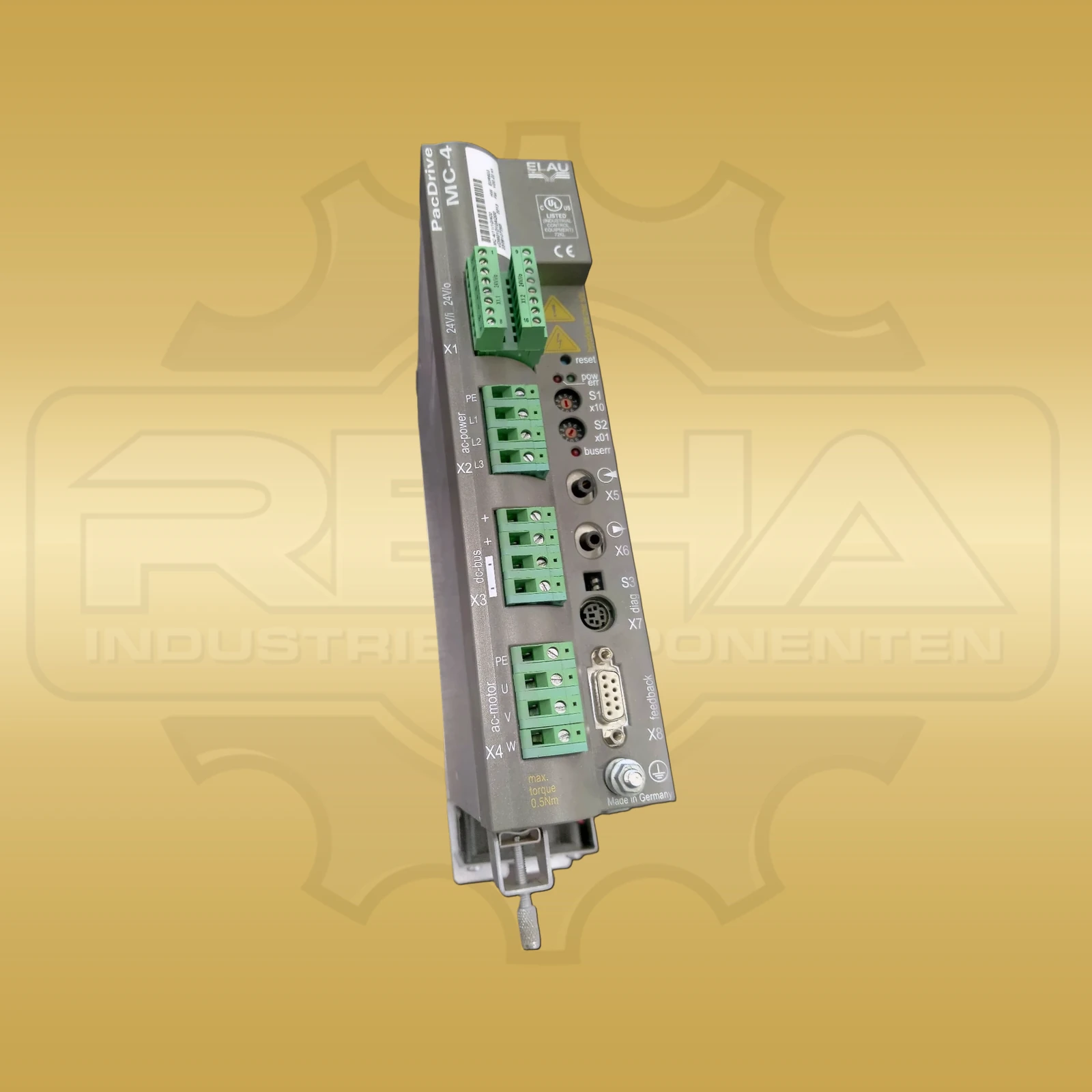

Beispielbild Schneider Electric MC-4/11/10/400
780,00 €
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Rückführung und Bremse besitzt der SH30703P02F2000?
Dokumentiert sind ein absoluter SinCos-Multiturngeber mit 128 Perioden und eine integrierte Haltebremse mit 24 V DC Steuerspannung.
Welche mechanischen Anschlussdaten sind für den Motor angegeben?
Die Variante hat einen 70-mm-Flansch, eine glatte Welle mit 14 mm Durchmesser und 30 mm Länge sowie zwei gewinkelte, drehbare M23-Anschlüsse.
