Produktbeschreibung
Das Pilz 784133 ist die PNOZ-e1.1p-C-Ausführung mit 24-V-DC-Versorgung und steckbaren Federkraftklemmen. Innerhalb der PNOZelog-Reihe verbindet das Sicherheitsschaltgerät Eingangssignale mit Halbleiterausgängen und Funktionen zur logischen Verknüpfung. Zwei Sicherheitsausgänge werden durch einen separaten Hilfsausgang ergänzt. Dieser Hilfsausgang Y32 dient beispielsweise der Kommunikation mit einer SPS oder Textanzeige und darf nicht für Sicherheitskreise verwendet werden. Zwei Testpulsausgänge gehören zur Querschlusserkennung im Eingangskreis. Die Eingangsbeschaltung kann ein- oder zweikanalig erfolgen; zweikanalige Betriebsarten sind mit oder ohne Querschlusserkennung beschrieben. Über die Logikeingänge S35 und S36 stehen OR- beziehungsweise AND-Verknüpfungen zwischen mehreren Geräten zur Verfügung. Für den konkreten Auftrag wird das PNOZ e1.1p C mit Federkraftklemmen und Versand aus Deutschland angeboten. Die Startfunktion lässt einen automatischen oder überwachten Start zu. Beim automatischen Start wird das Gerät nach Schließen des Eingangskreises aktiv; beim überwachten Start muss die Starttaste betätigt und anschließend losgelassen werden. Ein Rückführkreis überwacht externe Schütze. Vor dem Einschalten eines Sicherheitsausgangs müssen die Rückführkontakte geschlossen sein. Nach dem Wechsel der Ausgangssignale von High auf Low müssen sie innerhalb von 150 ms schließen. Bleibt ein Kontakt offen, zeigt das Gerät einen Fehler an. LEDs zeigen die Versorgungsspannung und den Schaltzustand an. Die Montage erfolgt über die rückseitige Aufnahme auf einer 35-mm-DIN-Schiene. Die Baubreite beträgt 22,5 mm. Die vollständigen Abmessungen werden auf ungefähr 22,5 × 100 × 120 mm geschätzt. Das ebenfalls geschätzte Nettogewicht beträgt ungefähr 0,15 kg.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Pilz |
|---|---|
| Produktreihe | PNOZelog / PNOZ e1.1p C |
| Hersteller-/Bestell-/Identnummer | 784133 |
| Geräteart | Sicherheitsschaltgerät |
| Versorgungsspannung | 24 V DC |
| Sicherheitsausgänge | 2 Halbleiterausgänge |
| Hilfsausgang | 1 Halbleiterausgang Y32, nicht für Sicherheitskreise |
| Testpulsausgänge | 2 |
| Logikeingänge | 2, AND/OR (S36/S35) |
| Rückführkreis | Überwachung externer Schütze |
| Eingangsbeschaltung | Ein- oder zweikanalig; mit oder ohne Querschlusserkennung |
| Startfunktion | Automatischer oder überwachter Start |
| Diagnoseanzeigen | LEDs für Versorgungsspannung und Schaltzustand |
| Montage | DIN-Schiene, 35 mm |
| Anschlussart | Steckbare Federkraftklemmen |
| Baubreite | 22,5 mm |
| Abmessungen | ca. 22,5 × 100 × 120 mm |
| Gewicht | ca. 0,15 kg |
Ähnliche Artikel
Zum Shop

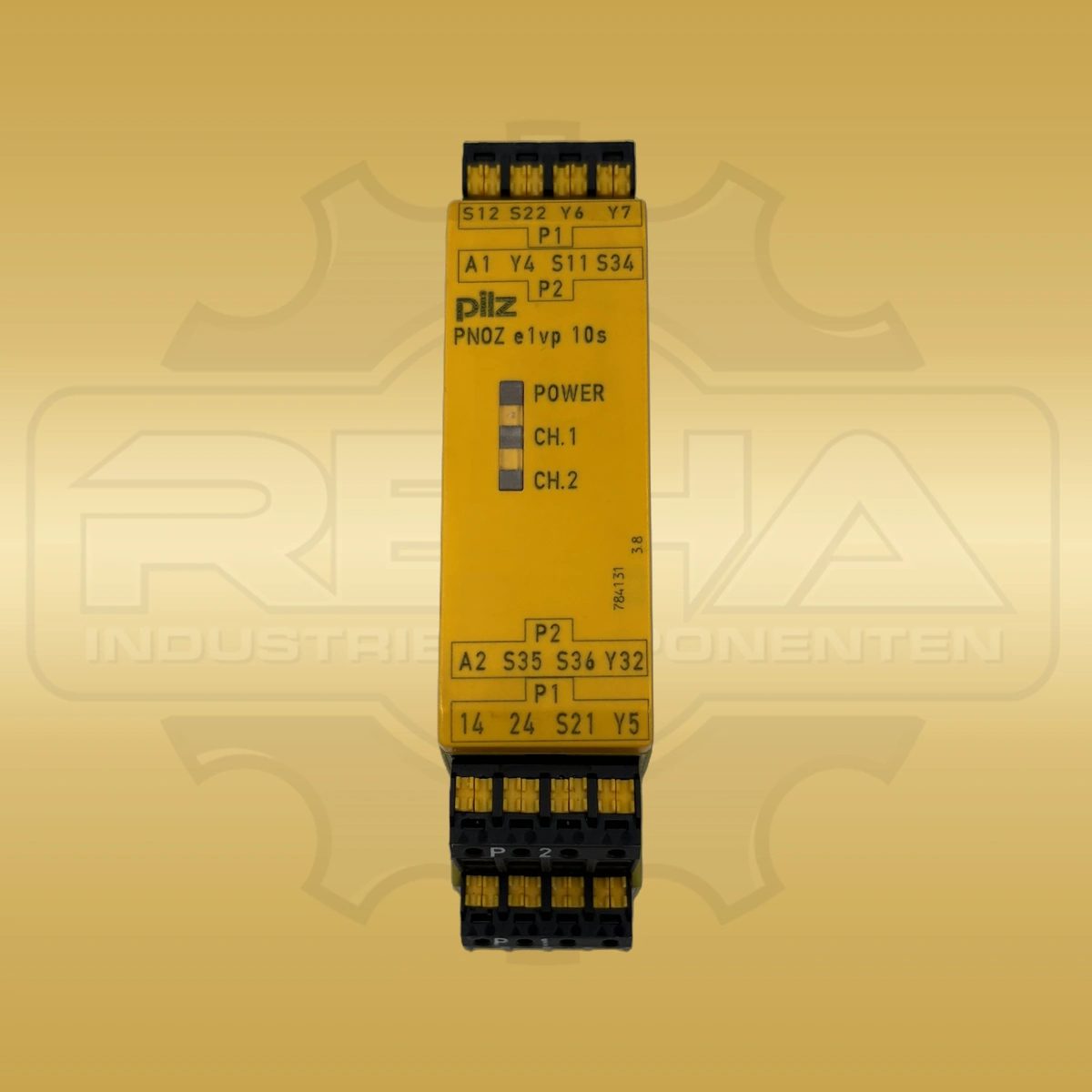

Pilz PNOZ e1vp C 10/24VDC 1so 1so t
320,00 €

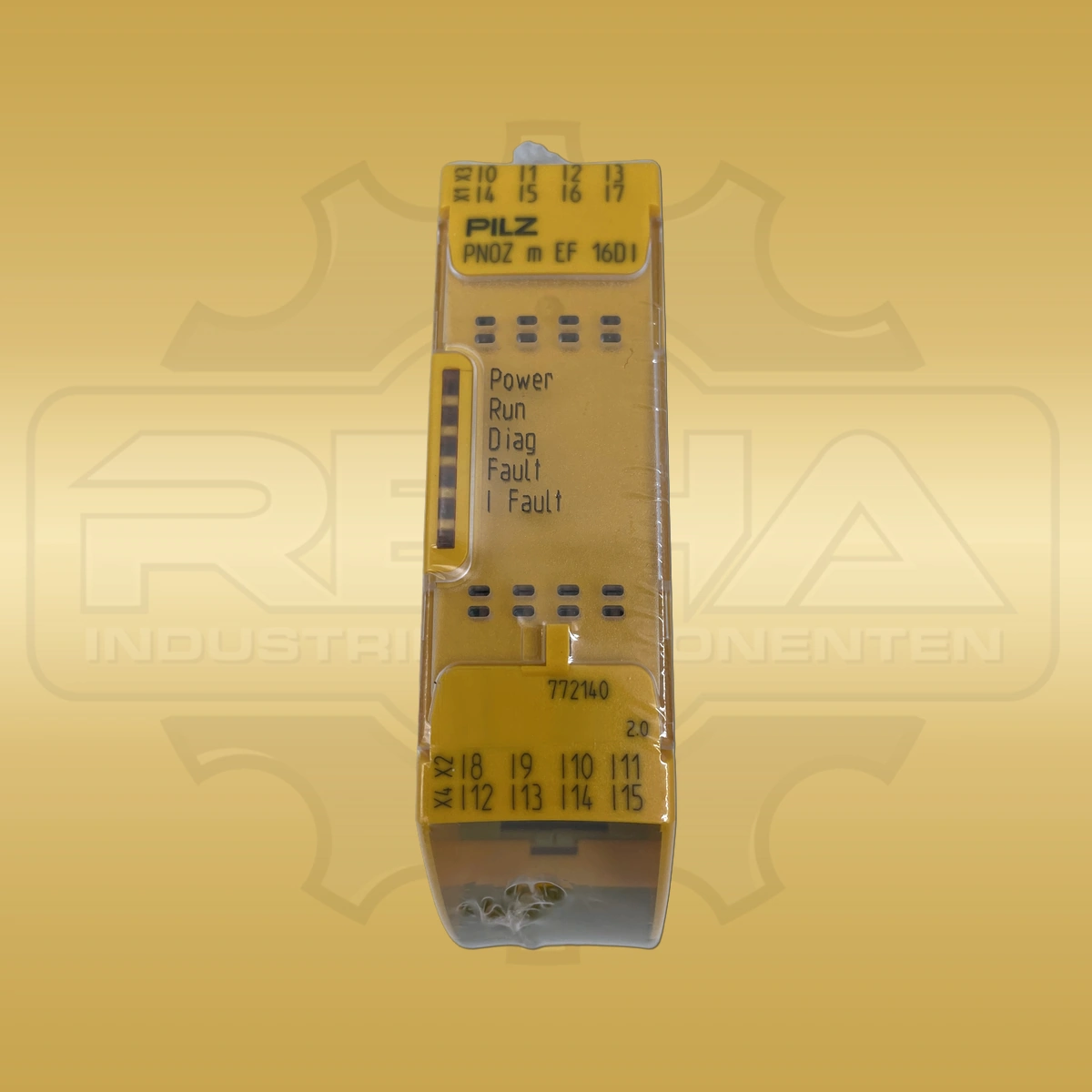

Pilz PNOZ m EF 16DI
250,00 €

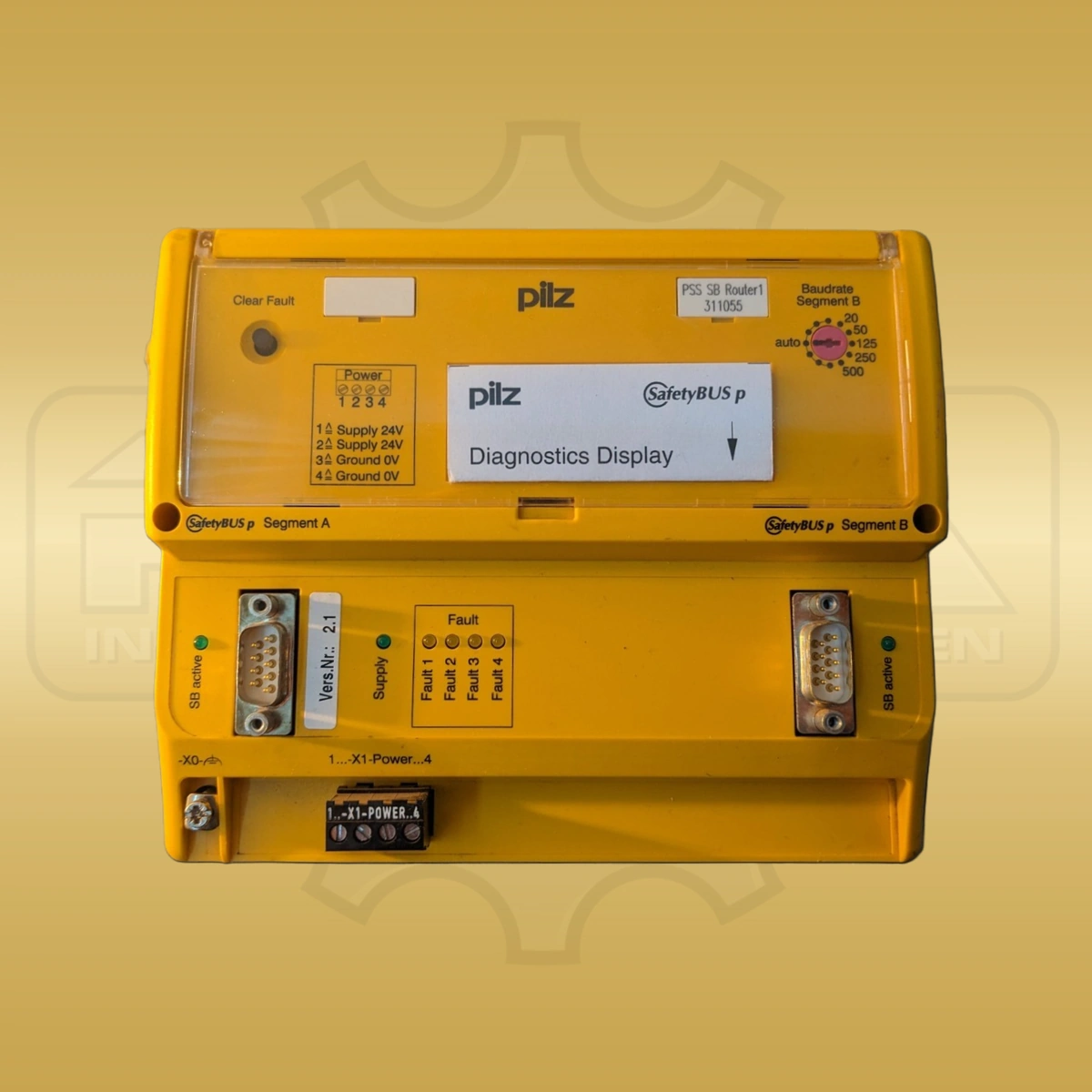

Pilz PSS-SB-ROUTER1
