NT30C Programmierbares Bedienterminal

Omron NT30C-ST141B-E

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

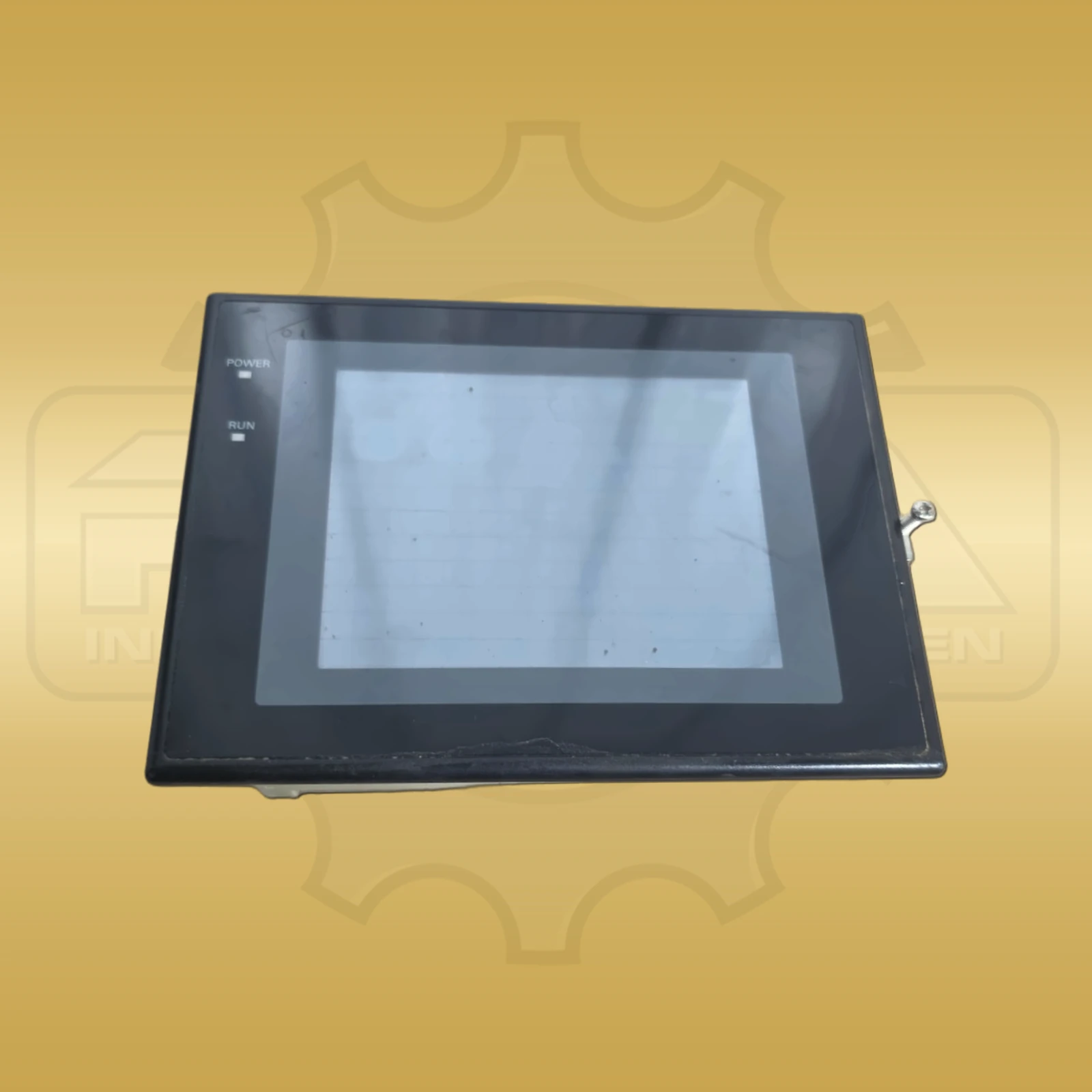

Das Omron NT30C-ST141B-E ist ein programmierbares Bedienterminal der NT30C-Serie für die Bedienung und Visualisierung industrieller Steuerungen. Die exakte Modellbezeichnung steht für die schwarze Ausführung mit STN-Farb-LCD und integrierter Hintergrundbeleuchtung. Das Display bietet 320 × 240 Bildpunkte, eine wirksame Anzeigefläche von 115,2 × 86,4 mm und acht Grundfarben. Eingaben erfolgen über ein druckempfindliches Touchpanel, das in 16 horizontale und 12 vertikale Felder gegliedert ist und damit bis zu 192 Schaltflächen je Bildschirm bereitstellt. Für die Kommunikation mit Steuerungen unterstützt das Terminal Host Link und NT Link.

Als physische Schnittstellen stehen RS-232C und RS-422A zur Verfügung; RS-232C ist über eine 9-polige D-Sub-Buchse ausgeführt, RS-422A über einen Klemmenblock. Die Versorgung erfolgt mit 24 V DC. Der zulässige Spannungsbereich liegt zwischen 20,4 und 26,4 V DC, die maximale Leistungsaufnahme beträgt 15 W. Omron dokumentiert einen Betriebstemperaturbereich von 0 bis 50 °C und eine relative Luftfeuchtigkeit von 35 bis 85 Prozent ohne Kondensation. Die Vorderseite besitzt eine wassergeschützte Konstruktion entsprechend IP65, während das rückseitige Gehäuse IP20 entspricht.

Bildschirmdaten werden mit dem NT-Series Support Tool erstellt und im internen Flash-Speicher des Terminals abgelegt. Neben numerischen und alphanumerischen Anzeigen unterstützt die Plattform Lampen, Diagramme, Alarmanzeigen, Touch-Schalter und überlagerte Fenster. Das Gehäuse misst 195 × 142 × 56 mm und wiegt höchstens 1,0 kg. Damit ist die konkrete Ausführung anhand von Gehäusefarbe, Displaytechnik, Schnittstellen und Bestellnummer eindeutig beschrieben.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Omron
Produktreihe NT30C
Hersteller-/Bestell-/Identnummer NT30C-ST141B-E
Geräteart Programmierbares Bedienterminal

Leistungsdaten

Versorgung 24 V DC
Zulässiger Spannungsbereich 20,4–26,4 V DC
Leistungsaufnahme Maximal 15 W

Schnittstellen

Kommunikation Host Link und NT Link über RS-232C beziehungsweise RS-422A

Einbau und Umgebung

Gehäusefarbe Schwarz
Schutzart Front entsprechend IP65, rückseitiges Gehäuse IP20, Anschlüsse IP00
Betriebstemperatur 0–50 °C, ohne Vereisung

Maße und Gewicht

Abmessungen 195 × 142 × 56 mm
Gewicht Maximal 1,0 kg

Weitere Angaben

Display STN-Farb-LCD mit Hintergrundbeleuchtung
Auflösung 320 × 240 Bildpunkte
Wirksame Anzeigefläche 115,2 × 86,4 mm
Farbdarstellung 8 Farben
Touchpanel Druckempfindlich, 16 × 12 Felder, maximal 192 Schaltflächen je Bildschirm
Maschinenstillstand in einer Produktionsumgebung

Maschinenstillstand?

Dringende Anfrage

Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.

Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.

Verfügbarkeit anfragen

Produktsicherheit

Hersteller/EU Verantwortliche Person

FAQ

Fragen zu NT30C-ST141B-E

Kontakt aufnehmen
Welche Anzeige- und Touch-Ausstattung besitzt das Omron NT30C-ST141B-E?

Das Terminal besitzt ein hintergrundbeleuchtetes STN-Farb-LCD mit 320 × 240 Bildpunkten und acht Farben. Das druckempfindliche Touchpanel ist in 16 × 12 Felder mit maximal 192 Schaltflächen je Bildschirm gegliedert.

Welche Schnittstellen und Versorgung nutzt das NT30C-ST141B-E?

Das Bedienterminal arbeitet mit 24 V DC im zulässigen Bereich von 20,4 bis 26,4 V DC. Für Host Link und NT Link stehen RS-232C und RS-422A zur Verfügung.
