Produktbeschreibung
Omron NB7W-TW01B ist ein programmierbares Bedienpanel der NB-Serie. Das 7-Zoll-TFT-Farbdisplay stellt 800 × 480 Bildpunkte und 65.000 Farben dar. Für Ethernet ist ein 100Base-T-Anschluss über RJ45 vorhanden. Hinzu kommen eine RS-232C-Schnittstelle, eine kombinierte RS-232C/RS-485-Schnittstelle, USB-Host und USB-Slave. Als Kommunikationsprotokolle sind Host Link, Modbus, UDP/FINS und Modbus/TCP dokumentiert. Der interne Speicher umfasst 128 MB. Der Hersteller-Nennwert der LED-Hintergrundbeleuchtung beträgt 50.000 h. Die Versorgungsspannung beträgt 24 V DC. Omron nennt NB-Designer ab Version 1.10 als Projektierungssoftware für dieses Modell. Das schwarze Gehäuse misst 202 × 148 × 46 mm; das dokumentierte Gewicht beträgt 715 g. Dadurch lassen sich Prozessbilder, Meldungen, Sollwerte und Bedienelemente übersichtlich auf einer kompakten HMI-Oberfläche zusammenführen. Für die Netzwerkkommunikation besitzt das Panel Ethernet 100Base-T über RJ45. Zusätzlich stehen eine RS-232C-Schnittstelle sowie eine kombinierte RS-232C/RS-485-Schnittstelle zur Verfügung. USB-Slave dient unter anderem der Projektierung und Druckeranbindung; der USB-Host unterstützt Datenspeicherung und -übertragung. Als Kommunikationsprotokolle werden Host Link, Modbus, UDP/FINS und Modbus/TCP genannt. Damit deckt das Gerät typische Visualisierungs- und Bedienaufgaben in kompakten Automatisierungsanwendungen ab. Außerdem sind Projektdatei, Panel-Firmware, SPS-Treiber, Netzwerkparameter, serielle Belegung, Einbauausschnitt und Spannungsversorgung zu prüfen. Die Variante NB7W-TW01B-V1 oder andere NB-Baugrößen dürfen nicht ohne Abgleich übernommen werden. Vor dem Ausbau empfiehlt sich eine Sicherung des aktuellen HMI-Projekts und der Kommunikationsparameter.

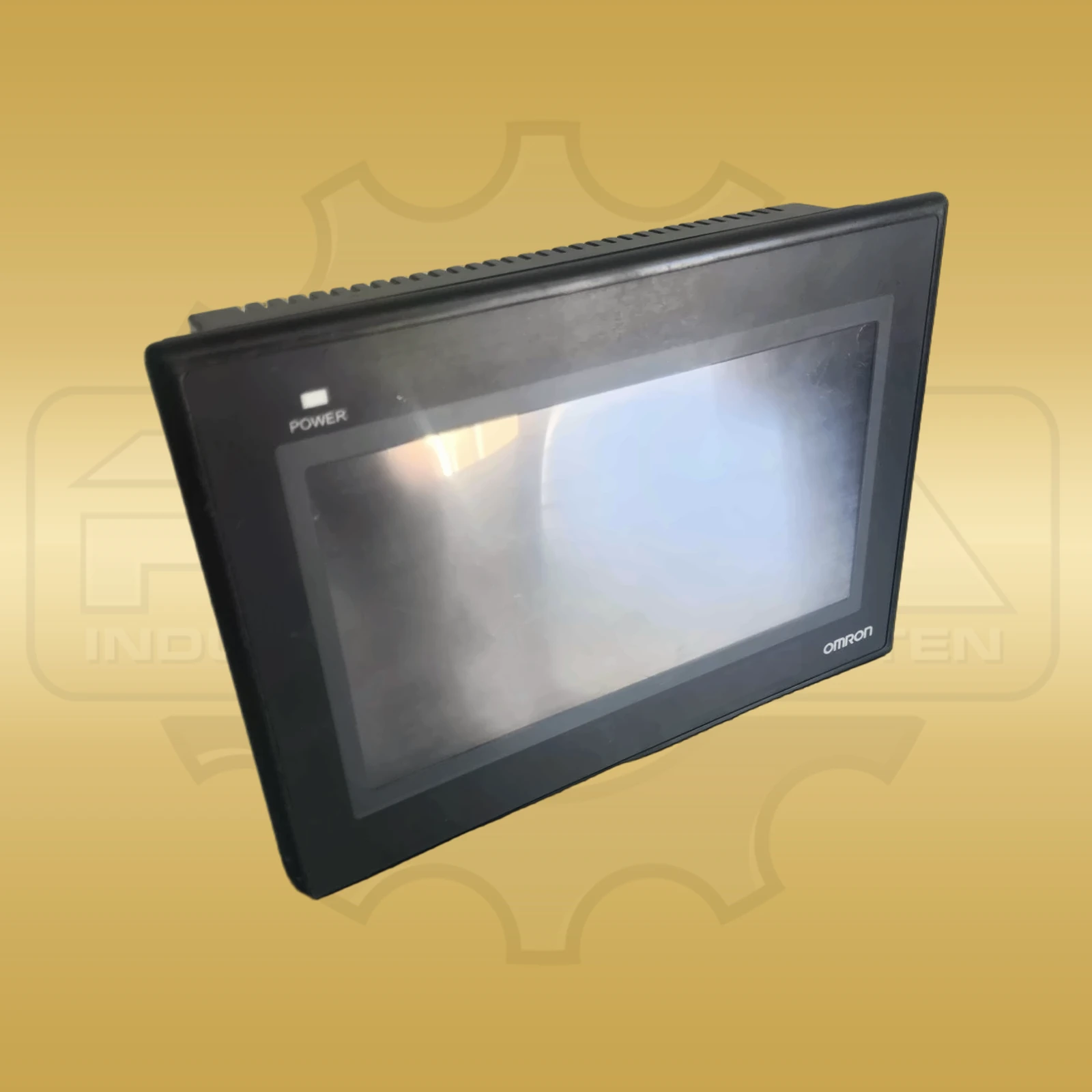

Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Omron |
|---|---|
| Produktreihe | NB-Serie |
| Hersteller-/Bestell-/Identnummer | NB7W-TW01B |
| Geräteart | Programmierbares HMI-Bedienpanel |
| Displaygröße | 7 Zoll |
| Displaybauart | TFT-Farbdisplay |
| Displayauflösung | 800 × 480 Bildpunkte |
| Farbdarstellung | 65.000 Farben |
| Versorgungsspannung | 24 V DC |
| Ethernet-Schnittstelle | 100Base-T über RJ45 |
| Serielle Schnittstellen | 1 × RS-232C und 1 × RS-232C/RS-485 |
| USB-Schnittstellen | USB-Host und USB-Slave |
| Kommunikationsprotokolle | Host Link, Modbus, UDP/FINS und Modbus/TCP |
| Speichergröße | 128 MB |
| Hintergrundbeleuchtung | LED; Hersteller-Nennwert: 50.000 h |
| Projektierungssoftware | NB-Designer ab Version 1.10 |
| Abmessungen | 202 × 148 × 46 mm |
| Gewicht | 715 g |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Omron 3G3MX2-A4004-E
570,00 €
Beispielbild ABB 3HAC026254-001
250,00 €
Beispielbild ABB 3HAC14549-1
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Schnittstellen besitzt das Omron NB7W-TW01B?
Das Panel besitzt Ethernet 100Base-T über RJ45, RS-232C, RS-232C/RS-485, USB-Host und USB-Slave. Dokumentiert sind Host Link, Modbus, UDP/FINS und Modbus/TCP.
Welche Abmessungen und welches Gewicht hat das Omron NB7W-TW01B?
Das Gehäuse misst 202 × 148 × 46 mm. Das dokumentierte Gewicht beträgt 715 g.
