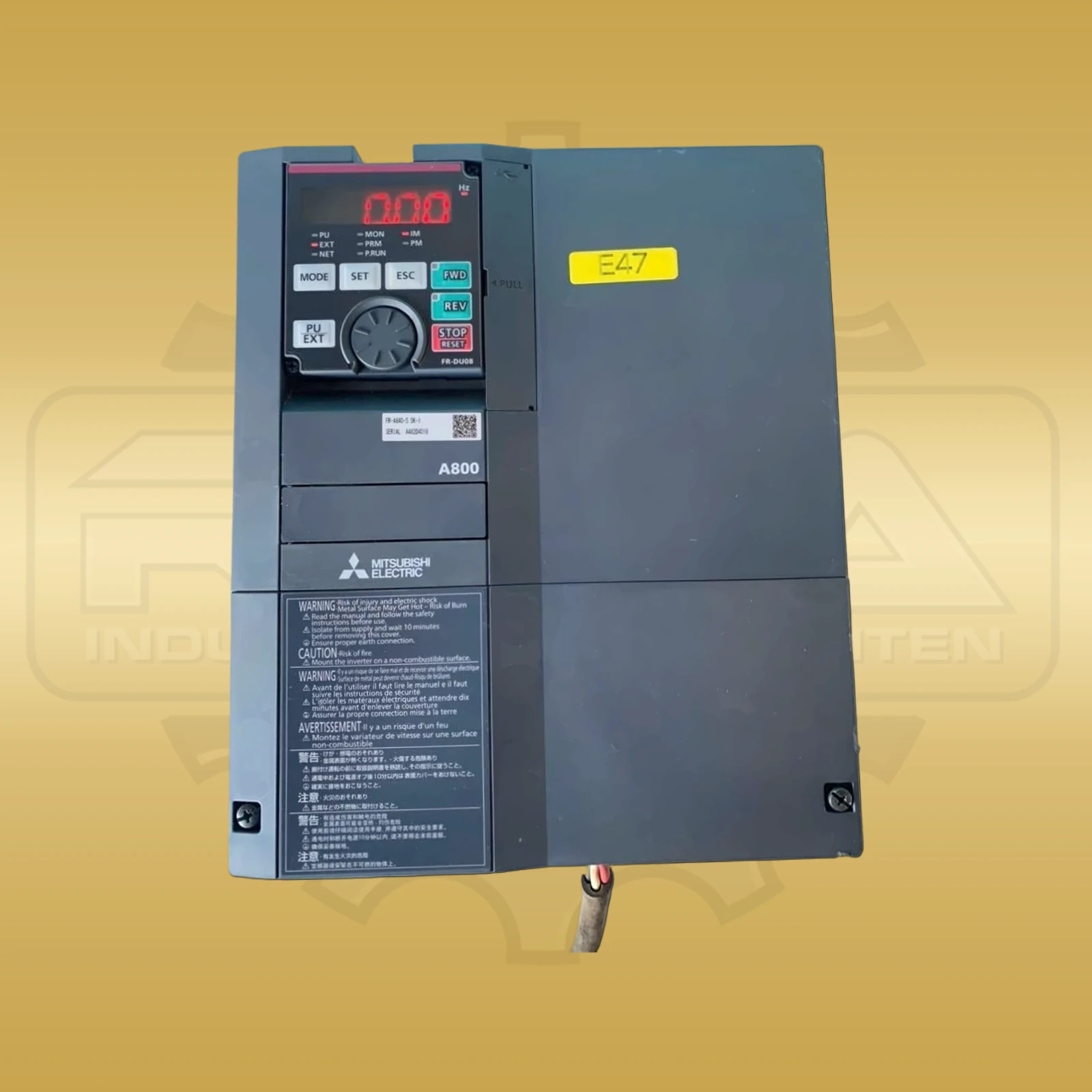

Beispielbild Mitsubishi Electric FR-A840-00170-E2-60
Preis auf Anfrage
Versand Information
Möchten Sie für diesen Artikel eine beschleunigte Versandoption anfragen?
Kontaktieren Sie uns gerne!
Produktbeschreibung

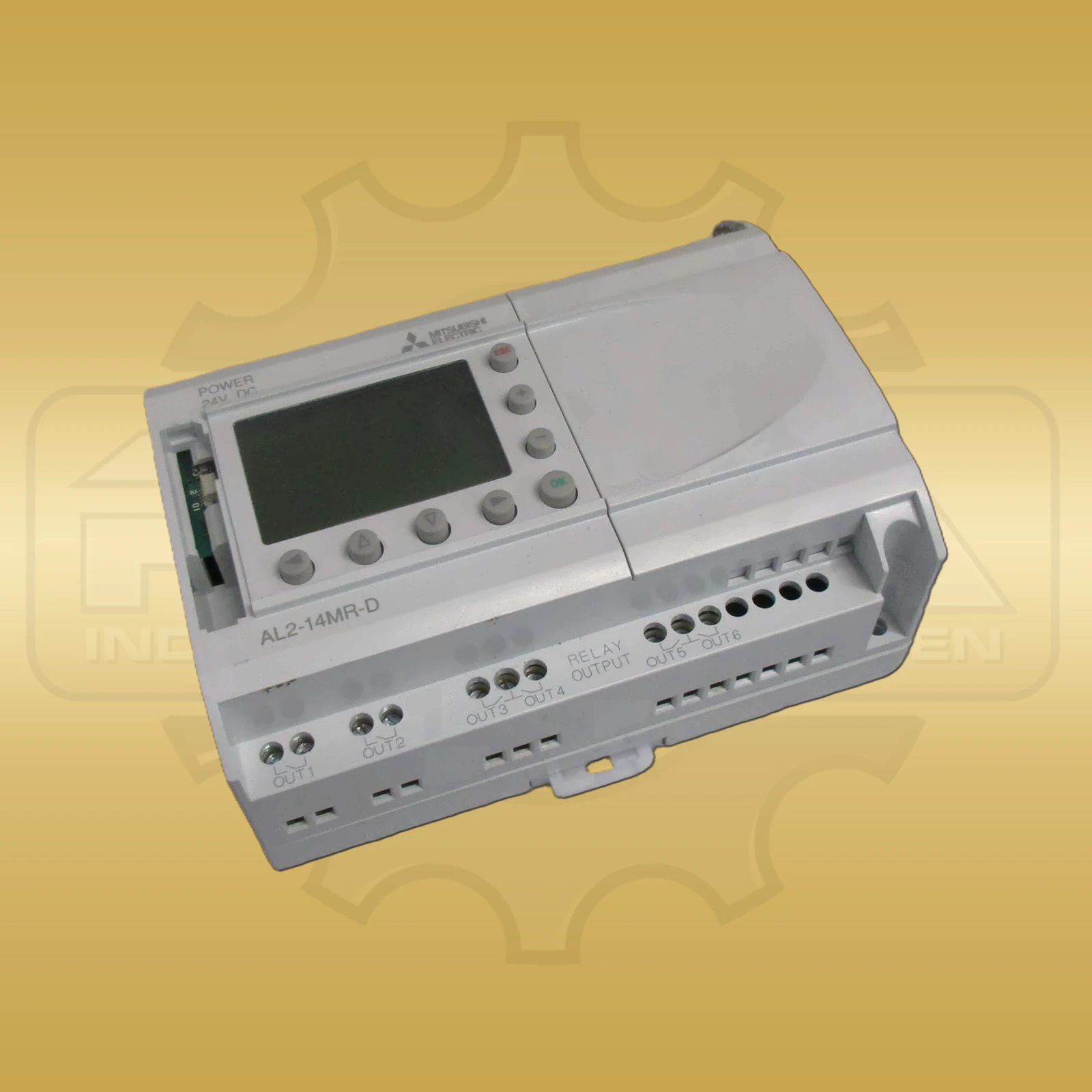

Vierzehn integrierte Ein- und Ausgänge bilden bei Mitsubishi Electric AL2-14MR-D den Kern eines kompakten Alpha2-Hauptgeräts mit Anzeige und Bedienung. Die Ausführung besitzt 14 integrierte Ein- und Ausgänge und lässt sich über den vorgesehenen Erweiterungsanschluss auf 18 Punkte ausbauen. Ein LCD mit vier Zeilen zu je zwölf Zeichen sowie acht Bedientasten ermöglichen die lokale Anzeige und Parametrierung. Die Versorgung erfolgt mit 24 V DC innerhalb eines Bereichs von +20 bis -15 Prozent. Beim Einschalten kann der Strom bis 7,0 A erreichen; eine kurzzeitige Unterbrechung von 5 ms ist spezifiziert. Für AL2-14MR-D nennt das Handbuch maximal 7,5 W Leistungsaufnahme bei 28,8 V DC. Typisch sind 4,0 W bei eingeschalteten und 1,0 W bei ausgeschalteten Ein- und Ausgängen. Acht digitale Eingänge arbeiten mit 24 V DC und können zugleich Signale von 0 bis 10 V analog erfassen. Die Analogwandlung nutzt 9 Bit beziehungsweise 500 Schritte und benötigt 8 ms. Sechs integrierte Relaisausgänge schalten bis 250 V AC oder 30 V DC. Für die 14M-Ausführung sind 8 A je gemeinsamer Klemme und eine Reaktionszeit bis 10 ms angegeben. Das Gehäuse misst 124,6 × 90 × 52 mm und wiegt 0,3 kg. Anschlüsse für Versorgung, Eingänge und Ausgänge liegen an den Gehäusekanten. Zusätzlich sind ein Steckplatz für EEPROM-Kassette oder Programmierkabel sowie ein Anschluss für PC-, GSM- und Modem-Komponenten vorgesehen. Die Kennung AL2-14MR-D grenzt dabei Alpha2-Baureihe, 14-Punkt-Grundausbau, Relaisausgänge und DC-Versorgung eindeutig voneinander ab.
Beispielbild – Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
| Hersteller | Mitsubishi Electric |
|---|---|
| Produktreihe | Alpha2 |
| Hersteller-/Bestell-/Identnummer | AL2-14MR-D |
| Geräteart | Kompaktsteuerung / Simple Application Controller |
| Integrierte Ein-/Ausgänge | 14; erweiterbar auf 18 |
| Digitale Eingänge | 8 bei 24 V DC |
| Analogeingänge | 8; 0 bis 10 V DC |
| Analogauflösung und Wandlungszeit | 9 Bit / 500 Schritte; 8 ms |
| Relaisausgänge | 6 |
| Versorgung | 24 V DC (+20 % / -15 %) |
| Maximale Leistungsaufnahme | 7,5 W bei 28,8 V DC |
| Ausgangsschaltspannung | max. 250 V AC / 30 V DC |
| Anzeige und Bedienung | LCD, 4 Zeilen × 12 Zeichen; 8 Tasten |
| Montage | DIN-Schiene oder Montagebohrungen |
| Abmessungen | 124,6 × 90 × 52 mm (B × H × T) |
| Gewicht | 0,3 kg |
Ähnliche Artikel
Zum Shop Beispielbild
Beispielbild Mitsubishi Electric FR-A840-00310-2-60
Preis auf Anfrage
Beispielbild Mitsubishi Electric FR-D720S-042SC-EC
Preis auf Anfrage
Beispielbild Mitsubishi Electric FR-D740-022SC-EC
Preis auf Anfrage
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Wie viele Ein- und Ausgänge besitzt AL2-14MR-D?
Das Hauptgerät besitzt 14 integrierte Ein- und Ausgänge und ist auf 18 Punkte erweiterbar.
Welche Signale verarbeiten die Eingänge?
Die acht 24-V-DC-Eingänge lassen sich digital sowie für analoge Signale von 0 bis 10 V nutzen.
