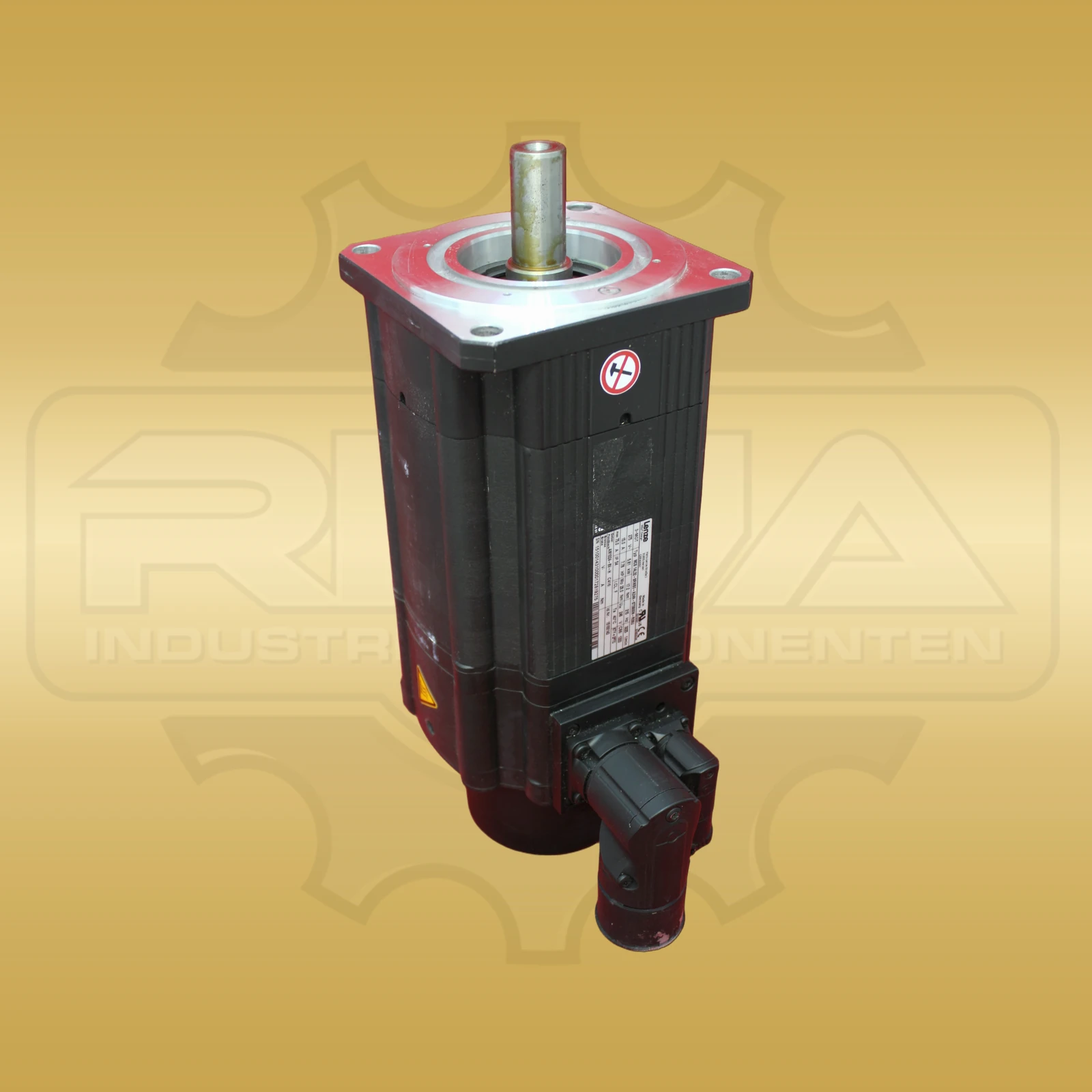

MCS Synchron-Servomotor

Lenze MCS14L32-SRMB0-A24N-ST5S00N-R0SU

Preis auf Anfrage

Preis und Lieferzeit werden individuell kalkuliert.

Produktzustand:
Gebraucht, aus Anlagenrückbau

Die Ware stammt aus einem Anlagenrückbau und wurde von uns weder elektrisch noch vollständig auf ihre Funktion geprüft. Alters-, Gebrauchs-, Einbau- und Demontagespuren sind möglich. 14-tägiges Rückgaberecht bei Defekt. Details in § 11 AGB

  • Voraussichtliche Lieferzeit wird für den konkreten Auftrag bestätigt.
  • Eilt es? Oft sind schnellere Wege wie Direkt- oder Expressversand möglich. Nennen Sie Ihren Wunschtermin bei Anfrage oder Bestellung.

Sie haben noch Fragen?

Persönlicher Service

Wir unterstützen Sie gerne bei Fragen zur Abwicklung, zum Versand oder zu individuellen Angeboten. Kontaktieren Sie uns einfach:

Online und erreichbar Aktuell nicht verfügbar; Sie können eine Nachricht hinterlassen.

Lieferung nach Deutschland

Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.

Produktbeschreibung

Drehmoment- und Drehzahldaten prägen den Lenze MCS14L32-SRMB0-A24N-ST5S00N-R0SU als Synchron-Servomotor der Baureihe MCS. Die Grundausführung MCS14L32 besitzt 28 Nm Stillstandsdrehmoment, 17,2 Nm Nenndrehmoment und 77 Nm maximales Drehmoment. Die Nenndrehzahl beträgt 3.225 min⁻¹, die maximale Drehzahl 6.000 min⁻¹. Daraus ergibt sich eine Nennleistung von 5,8 kW. Der Motor ist permanentmagneterregt und selbstgekühlt; die Baureihe wird in Bauform B5 mit Steckanschlüssen ausgeführt.

Bei den elektrischen Motordaten stehen 24 A Stillstandsstrom, 15 A Nennstrom und 74,5 A maximaler Strom. Die Nennspannung beträgt 275 V, die Nennfrequenz 215 Hz. Das Massenträgheitsmoment liegt bei 23,4 kgcm². Die Drehmomentkonstante beträgt 1,17 Nm/A, der Wirkungsgrad 0,93. Die Statorinduktivität beträgt 5,51 mH. Der Statoranschlusswiderstand liegt bei 0,4 Ω und 20 °C sowie 0,603 Ω und 150 °C. Die Spannungskonstante beträgt 74,5 V je 1.000 min⁻¹ bei 150 °C. Diese Werte gelten für die MCS14L32-Grundgröße bei Versorgung durch einen 400-V-Umrichter. Die genannten elektrischen Größen gehören zur selbstgekühlten Motorvariante.

Die vollständige Typkennung MCS14L32-SRMB0-A24N-ST5S00N-R0SU bezeichnet die konkrete Ausführung innerhalb dieser Motorgröße. Zur MCS-Baureihe gehören Resolver, Absolutwertgeber, Inkrementalgeber und digitale Absolutwertgeber als Rückführungsvarianten. Die elektrische und mechanische Verbindung erfolgt über Steckanschlüsse. Für MCS14L32 betragen die Abmessungen 217,5 mm Höhe, 331 mm Länge und 143 mm Tiefe. Die Masse liegt bei 20,8 kg. Die selbstgekühlte Bauweise kommt ohne Fremdlüfter aus; die Montageform ist B5. Der maximale Stromwert von 74,5 A steht neben 15 A Nennstrom und 24 A Stillstandsstrom.

Technische Daten

Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.

Identifikation

Hersteller Lenze
Produktreihe MCS
Hersteller-/Bestell-/Identnummer MCS14L32-SRMB0-A24N-ST5S00N-R0SU
Geräteart Synchron-Servomotor, permanentmagneterregt

Leistungsdaten

Stillstandsdrehmoment 28 Nm
Nenndrehmoment 17,2 Nm
Maximales Drehmoment 77 Nm
Nenndrehzahl 3.225 min⁻¹
Maximale Drehzahl 6.000 min⁻¹
Nennleistung 5,8 kW
Nennspannung und Nennfrequenz 275 V; 215 Hz

Einbau und Umgebung

Kühlung Selbstgekühlt, ohne Fremdlüfter
Bauform B5

Maße und Gewicht

Abmessungen 217,5 × 331 × 143 mm (H × L × T)
Gewicht 20,8 kg

Weitere Angaben

Motorgrundgröße MCS14L32
Motorströme 24 A Stillstand; 15 A Nennstrom; 74,5 A maximal
