Lenze E70ACMDE0104SA2ETE
Preis auf Anfrage
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

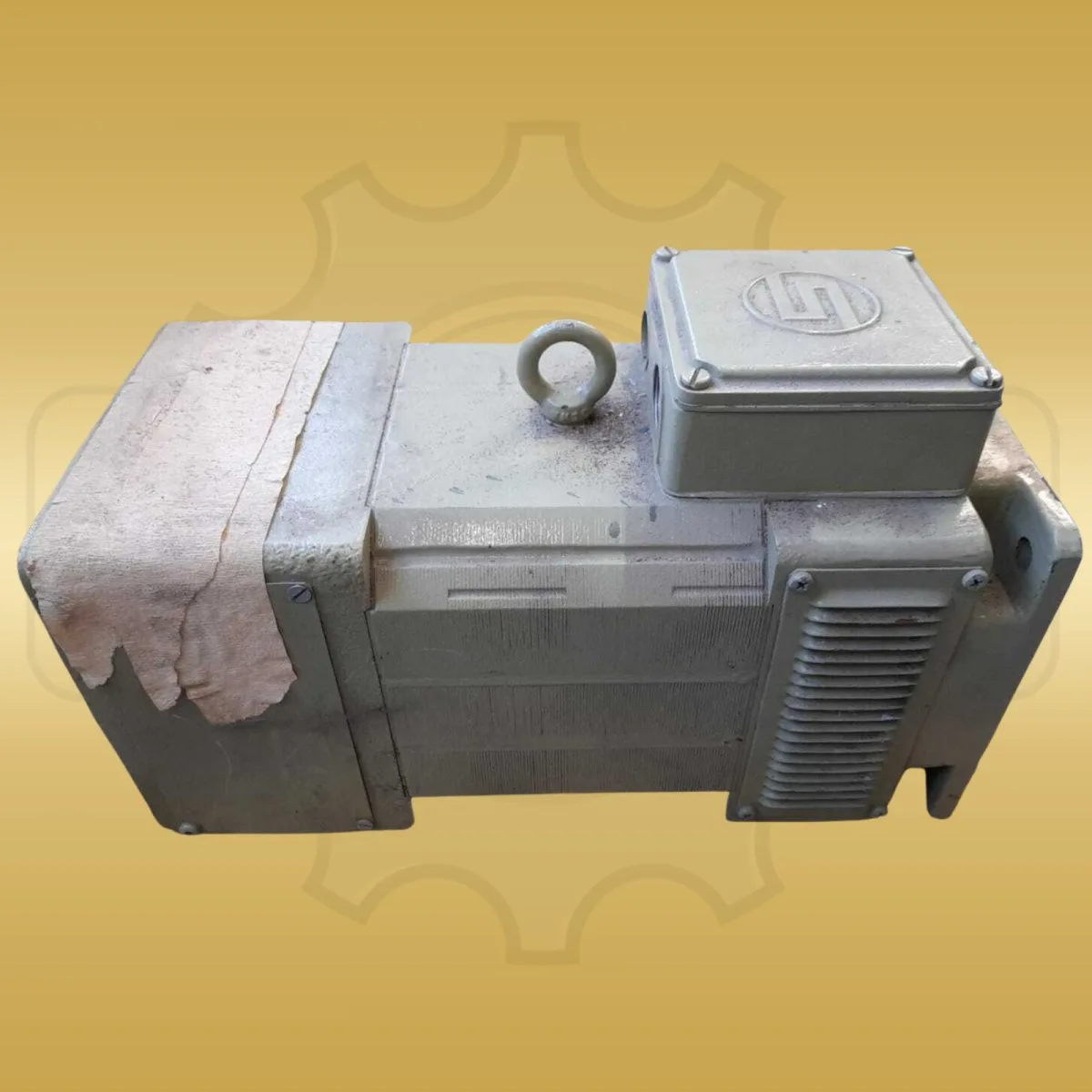

Als vierpoliger Gleichstrom-Nebenschlussmotor gehört der Lenze GFQUTA100-2.2 zur MGFQU-Baureihe. Die Variante besitzt einen analogen Tachogenerator zur Drehzahlerfassung. Die Nenndaten betragen 3,5 kW Leistung und 1000 min⁻¹ Drehzahl. Der quadratische Glattmantelmotor arbeitet in Schutzart IP23S und Isolationsklasse F. Die Zwangskühlung entspricht IC 06 und erreicht einen Kühlluft-Volumenstrom von 350 m³/h. Die Bauform ist IM B35 mit 100 mm Wellenhöhe. Bei der Ausführung mit analogem Tachogenerator beträgt die Gesamtlänge 528 mm. Die maximale Gehäusebreite beträgt 212 mm, die Gesamthöhe einschließlich Lüfteranordnung 379 mm. Damit lauten die vollständigen Außenmaße 528 × 212 × 379 mm. Das produktspezifische Gewicht wird konservativ mit ca. 65 kg angegeben. Weitere Kennwerte sind 0,0237 kgm² Rotorträgheitsmoment und ein Schalldruckpegel von 76 dB(A). Die Ausführung vereint Fremderregung, Tachorückführung und separate Lüftung in einem Motor. Die glatte quadratische Bauform kennzeichnet diese klassische Motorserie eindeutig. Der Motor ist als fremderregte Gleichstrommaschine mit getrennt versorgtem Anker- und Erregerkreis aufgebaut. Der Tachogenerator sitzt auf der rückwärtigen Motorseite und stellt ein analoges Drehzahlsignal bereit. Die separate Lüftereinheit führt Kühlluft unabhängig von der Motordrehzahl durch das Gehäuse. Fuß und Flansch sind in der kombinierten Bauform zusammengefasst. Der Abtrieb besitzt eine zylindrische Welle mit Passfedernut, während der Anschlusskasten oberhalb des Motorgehäuses angeordnet ist. Für die mechanische Zuordnung sind daher neben Leistung und Drehzahl besonders Bauform, Wellenhöhe, Tachovariante sowie der verfügbare Einbauraum relevant.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | MGFQU-Gleichstrommotor |
| Hersteller-/Bestell-/Identnummer | GFQUTA100-2.2 |
| Motortyp | DC-Nebenschlussmotor (fremderregt, 4-polig) |
| Tachogenerator | integriert (Typ TA, analog) |
| Nennleistung | 3,5 kW |
| Nenndrehzahl | 1000 min⁻¹ |
| Wellenhöhe | 100 mm |
| Schutzart | IP 23S |
| Isolationsklasse | F (155°C) |
| Bauform | IMB 35 / IMB 34 |
| Kühlart | Zwangskühlung (IC 06), Axialventilator |
| Kühlluft-Volumenstrom | 350 m³/h |
| Schalldruckpegel | 76 dB(A) |
| Massenträgheitsmoment Rotor | 0,0237 kgm² |
| Abmessungen | 528 × 212 × 379 mm (L × B × H, IM B35 mit Analogtachogenerator) |
| Gewicht | ca. 65 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen hat der Lenze GFQUTA100-2.2?
Die Ausführung IM B35 mit Analogtachogenerator misst 528 × 212 × 379 mm in Länge × Breite × Höhe.
Wie viel wiegt der Lenze GFQUTA100-2.2?
Das produktspezifische Gewicht beträgt ca. 65 kg.
