Lenze EVF8610-E-V013
150,00 €
Lieferung nach Deutschland
Versandart und Kosten werden für den Artikel und den Lieferort im individuellen Angebot ausgewiesen.
Produktbeschreibung

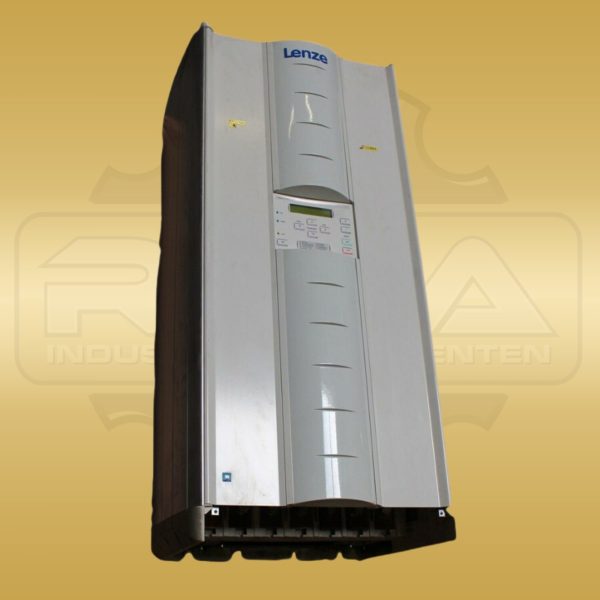

Lenze EVF8232AE ist ein Frequenzumrichter der 8230-Serie. Für Constant Torque beziehungsweise Variable Torque sind 132 kW beziehungsweise 160 kW Nennleistung sowie 257 A beziehungsweise 304 A Nennstrom bei 400 V angegeben. Die Eingangsspannung beträgt 3/PE AC 400 bis 480 V bei 50/60 Hz; der Ausgang reicht bis 480 V und 300 Hz. Die Überlastangaben lauten 1,5-facher Strom für 60 Sekunden im CT-Betrieb und 1,2-facher Strom für 60 Sekunden im VT-Betrieb. Das IP20-Gerät misst 495 × 419 × 1.225 mm, wird zwangsgekühlt und wiegt rund 90 kg. Im Betrieb mit konstantem Drehmoment stellt der Lenze EVF8232AE einen Nennstrom von 257 A bereit und verträgt eine Überlast von 150 % für 60 Sekunden innerhalb eines Zehnminutenzyklus. Bei Applikationen mit variablem Drehmoment steigt der Nennstrom auf 304 A bei 120 % Überlast für dieselbe Zeitdauer. Der sechspulsige Diodengleichrichter am Eingang arbeitet mit den Zwischenkreiskondensatoren des Geräts. Lenze dokumentiert dabei zwei getrennte Größen: Der Leistungsfaktor bei Netzgrundfrequenz beträgt cos φ₁ > 0,97, während der Wirkungsgrad bei Nennleistung separat mit ≥ 0,97 angegeben ist. Über die optionale Encoderschnittstelle lassen sich Inkrementalgeber mit 5 V, 15 V oder 24 V Versorgungsspannung anschließen. Binäre und analoge Ein-/Ausgänge für Sollwertvorgabe, Statusmeldungen und Prozessanbindung sind standardmäßig vorhanden. Der Lenze EVF8232AE wird als Einbaugerät in Schutzart IP20 geliefert und benötigt Zwangskühlung mit einem Kühlluftvolumen von 730 m³/h. Die Bauform der Baugröße 8A misst 495 × 419 × 1225 mm bei einem Gewicht von rund 90 kg.
Geliefert wird ein Artikel mit der angegebenen vollständigen Hersteller- oder Typnummer in der angegebenen Zustandsklasse. Seriennummer, Herstellungsdatum, Etiketten, Farbton, Verpackung und übliche Gebrauchs- oder Lagerspuren können abweichen. Spezifikationen
Soweit nicht ausdrücklich bestätigt, dienen technische Angaben der Einordnung des Gerätetyps. Maßgeblich ist die vollständige Hersteller- oder Typnummer.
| Hersteller | Lenze |
|---|---|
| Produktreihe | 8230-Serie |
| Hersteller-/Bestell-/Identnummer | EVF8232AE |
| Nennleistung (CT/VT) | 132 kW / 160 kW |
| Nennstrom (CT/VT) bei 400 V | 257 A / 304 A |
| Eingangsspannung | 3/PE AC 400–480 V, +10/−15 % |
| Eingangsfrequenz | 50/60 Hz ±5 % |
| Ausgangsspannung | 3/PE AC 0–480 V |
| Ausgangsfrequenz | 0–300 Hz |
| Überlastfähigkeit | 1,5× für 60 s (CT) / 1,2× für 60 s (VT) |
| Leistungsfaktor cos φ₁ | > 0,97 bei Netzgrundfrequenz |
| Wirkungsgrad bei Nennleistung | ≥ 0,97 |
| Schutzart | IP20 |
| Pulsfrequenz | 3 kHz |
| Kühlart | Zwangskühlung (730 m³/h) |
| Abmessungen | 495 × 419 × 1225 mm (B × T × H) |
| Gewicht | 90 kg |
Ähnliche Artikel
Zum Shop
Maschinenstillstand?
Dringende Anfrage
Teilen Sie uns bei einem Maschinenstillstand die vollständige Typnummer, den Lieferort und die Dringlichkeit mit. Wir nennen Ihnen Verfügbarkeit und mögliche Versandoptionen für den konkreten Artikel.
Lieferbarkeit und voraussichtlicher Termin werden im individuellen Angebot bestätigt.
Verfügbarkeit anfragenProduktsicherheit
Hersteller/EU Verantwortliche Person
Welche Abmessungen und welches Gewicht hat Lenze EVF8232AE?
Der Frequenzumrichter der Baugröße 8A misst 495 × 419 × 1225 mm in der Reihenfolge Breite × Tiefe × Höhe und wiegt 90 kg.
Welche Nennleistung ist dokumentiert?
Dokumentiert sind 132 kW bei Constant Torque und 160 kW bei Variable Torque.
Was gilt, wenn ein Artikel innerhalb von 14 Tagen einen Defekt zeigt?
Für die Zustandskategorien „Gebraucht, aus Anlagenrückbau“ und „Neu, Lagerware“ gilt das vertragliche 14-tägige Rückgaberecht bei Defekt. Der Defekt muss innerhalb von 14 Kalendertagen nach Ablieferung auftreten und innerhalb derselben Frist in Textform gemeldet werden.
Voraussetzungen sind insbesondere ein vollständig unbeschädigtes REHA-Manipulationssiegel und unsere RMA-Freigabe vor der Rücksendung. Bei einem berechtigten Fall entscheiden wir zwischen Ersatzlieferung und Kaufpreiserstattung. Details in § 11 AGB.
Welche Versandarten und Lieferzeiten sind möglich?
Versandart, Versandkosten und voraussichtliche Lieferzeit werden für den konkreten Auftrag bestätigt. Je nach Artikel, Versandziel und Dringlichkeit prüfen wir Paket-, Express- oder Speditionsversand sowie eine Abholung.
Ein Liefertermin ist nur verbindlich, wenn wir ihn ausdrücklich als verbindlich bestätigen.
Welche Zahlungsarten gelten?
Es gelten die im Angebot, Bestellvorgang oder in der Auftragsbestätigung genannten Zahlungsbedingungen. Je nach Auftrag und Kunde erfolgt die Zahlung per Vorkasse oder auf Rechnung.
Für Neukunden sowie Lieferungen nach Österreich und in die Schweiz ist grundsätzlich Vorkasse vorgesehen, sofern wir keine andere Zahlungsart bestätigen.
Kann ich einen falsch bestellten oder nicht kompatiblen Artikel zurückgeben?
Nein. Für B2B-Kunden besteht kein allgemeines Rückgabe-, Umtausch-, Stornierungs- oder Widerrufsrecht. Fehl- und Doppelbestellungen sowie mangelnde Eignung oder Kompatibilität mit der Kundenanlage sind nicht vom 14-tägigen Rückgaberecht bei Defekt erfasst. Details in § 12 AGB.
Sind individuelle Preise bei mehreren Artikeln möglich?
Sie können für mehrere Artikel oder größere Mengen ein individuelles Angebot anfragen. Wir prüfen anschließend Verfügbarkeit und Preis für den konkreten Bedarf; ein Anspruch auf einen Mengenrabatt besteht nicht. Schnelle Anfrage öffnen.
Kauft REHA-Industriekomponenten auch Industrie-Ersatzteile an?
Ja, Sie können uns Komponenten aus der Automatisierungs- und Antriebstechnik zum Ankauf anbieten. Senden Sie uns dafür möglichst vollständige Typnummern, Mengen, Zustandsangaben und Fotos.
Nach der Prüfung teilen wir Ihnen mit, ob und zu welchen Konditionen ein Ankauf möglich ist. Mehr zum Ankauf.
